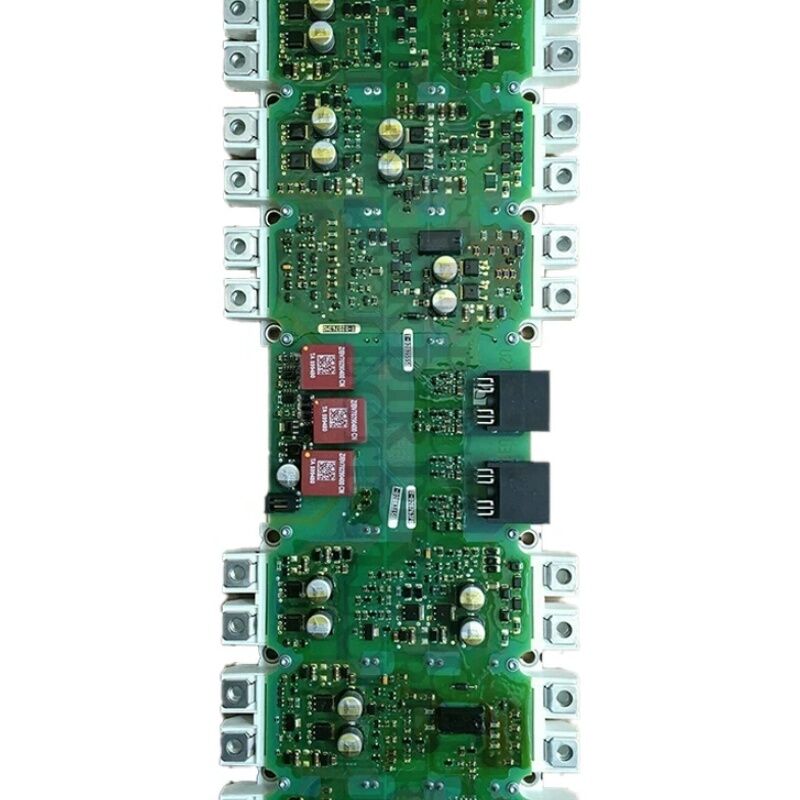

SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714560 A5EOO71456O

Siemens A5E00714560 ∙ SINAMICS IGD2/R4 aandrijving ∙ Power Block Repair voor chassis AC aandrijving Inverter sectie

Deelnummer:A5E00714560

GWE-referentie:GWE:A5E00714560

Vervaardiger:Siemens AG ¥ Gerätewerk Erlangen, Duitsland

Overzicht

De A5E00714560 is het eerste lid van de A5E00714560-serie van de IGD2/R4 SINAMICS-stroomblokfamilie.Het koppelt de tweede generatie IGBT-poortdriver (IGD2) met een overeenkomstige IGBT-module in de R4-vormfactor, en fungeert als de reparatie-assemblage van de omvormers voor SINAMICS G120, G120C en G150 chassis aandrijvingen.

De serie loopt van A5E00714560 tot en met A5E00714563, elk met een specifieke spannings- en stroomcombinatie binnen de SINAMICS chassis aandrijving.De A5E00714560 staat naast zijn directe opvolger A5E36717797 vermeld in de kruisverwijzingsdocumentatie van Siemens over onderdelen. Wanneer de A5E00714560 niet beschikbaar is, is A5E36717797 de aangewezen vervanging van dezelfde functie, bijgewerkte gate driver hardware.

Het IGD2-bord verwerkt drie gelijktijdige functies: het omzetten van de PWM-opdrachten van de besturingseenheid in IGBT-poortpulsen, het conditioneren van motorfase-stroommetingen voor het vectorbesturingsalgoritme,en het implementeren van hardware desaturatie bescherming die reageert in microseconden te onderdrukken defecte schakeling gebeurtenissen.

Belangrijkste specificaties

A5E00714560 Reeks ¢ Raad Familie Context

De A5E00714560-serie van platen zijn allemaal IGD2/R4-assemblages die dezelfde fysieke R4-vormfactor en dezelfde IGD2-poortdriverarchitectuur delen.Elk onderdeelnummer geeft een specifiek vermogen binnen de SINAMICS chassis aandrijving line-up. De opeenvolgende nummers in de reeks A5E00714560, A5E00714561, A5E00714562, A5E00714563 omvatten verschillende spannings- en stroomcombinaties.bevestig altijd het specifieke A5E-nummer op het etiket van het geïnstalleerde bord voordat u bestelt.

De IGD2-poortdriver communiceert via glasvezelverbindingen met de SINAMICS-besturingseenheid en zorgt voor galvanische isolatie tussen de hoogspanningsstroomsectie en de laagspanningsbesturingselektronica.Deze isolatie beschermt de CU van de DC bus schakelen transiënten en zorgt voor veilige diagnostische toegang tot de besturingsfuncties van de aandrijving terwijl de power sectie werkt.

Thermische interface en installatievermelding

Net als alle IGD2/R4 power block assemblies,de A5E00714560 moet worden geïnstalleerd op de aandrijving van de warmteafvoermachine met het juiste thermische interface materiaal (TIM) tussen de IGBT-modulebasisplaat en het oppervlak van de warmteafvoermachineHet weglaten van TIM verhoogt de thermische weerstand bij de IGBT-verwarmingskoppeling en veroorzaakt vroegtijdige overtemperatuurfouten, zelfs wanneer de verwarmingskoppeling zelf koel blijft.Voor het bevestigen van de montage moet TIM worden toegepast volgens de voorgeschreven procedure van Siemens..

Veelgestelde vragen

V1: De aandrijving toont F30021 of F30022 zonder aangesloten motor. Kan de A5E00714560 de oorzaak zijn?

- Ja, dat is het. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Controleer of de fase-stroomweergave van de aandrijving bij stilstand een niet-nulwaarde toont.

Vraag 2: De opvolger A5E36717797 is beschikbaar. Kan hij de A5E00714560 rechtstreeks vervangen?

De A5E36717797 is de door Siemens aangewezen opvolger voor dezelfde aandrijvingstoepassingen.Bevestig dat de firmwareversie van de schijf de elektronische identificatie van het IGD2-bord van de nieuwere generatie ondersteunt voordat deze wordt geïnstalleerd.

V3: Moet de IGBT-module apart worden getest voordat een vervangende A5E00714560 wordt geïnstalleerd?

Als de oorspronkelijke A5E00714560 is uitgevallen door een IGBT-fout, moet de oorzaak worden onderzocht voordat een vervanger wordt geïnstalleerd.en de wisselstroominvoer voor tijdelijke omstandigheden die de oorspronkelijke IGBT-module kunnen hebben belastHet installeren van een nieuwe assemblage zonder de oorzaak aan te pakken, loopt het risico op herhaling van het falen.

V4: De A5E00714560 is verkrijgbaar op de aftermarket, maar zonder GWE-documentatie.

De GWE-platen van Siemens' fabriek in Erlangen geven fabrieksgeassembleerde, gemonteerde gate driver- en IGBT-combinaties aan.Naverkoopplaten zonder GWE-documentatie kunnen gereviseerde eenheden of assemblages van derden zijnVerzoek bij de leverancier om een functionele testcertificaat waarin wordt bevestigd dat alle poortkanalen en stroommetingscircuits vóór installatie zijn gecontroleerd.

V5: Na het installeren van de A5E00714560 draait de schijf maar laat binnen 10 minuten van volle lading A30031 (overtemperatuuralarm) zien.

A30031 kort na installatie met een koele radiator betekent bijna altijd dat het thermische interface materiaal tussen de IGBT-module en de radiator ontbreekt of verkeerd is aangebracht.Verwijder de montage, beide oppervlakken schoonmaken, volgens de voorgeschreven procedure een nieuwe TIM aanbrengen en opnieuw installeren.
