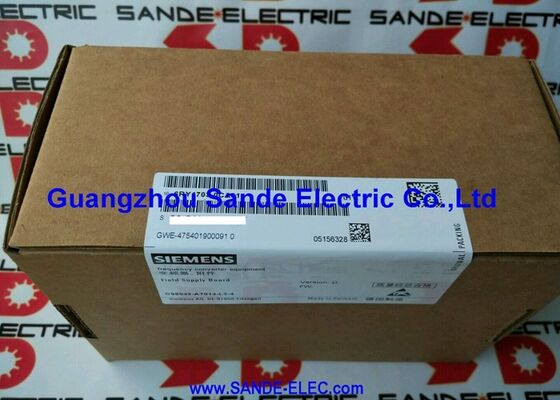

Siemens 6RY1703-0CA01 ∙ SIMOREG DC-MASTER 6RA70 Field Supply Board ∙ C98043-A7014-L2 Excitation Control Card

Marktordernummer:6RY1703-0CA01

Intern onderdeel:C98043-A7014-L2 (variant -4)

Vervaardiger:Siemens AG (Duitsland)

Productsoort:Veldvoorziening Board ¢ Excitation Control Card

Beheersing van het motorisch veld

De 6RY1703-0CA01 is de veldvoeding van de SIMOREG DC-MASTER 6RA70 DC-aandrijving.De veldstroom, ook wel opwindingstroom genoemd, bepaalt de magnetische stroom in de motor.Zonder correcte veldopwinding kan de armaturestroom geen efficiënt koppel produceren en is een veldverzwakking boven de basisversnelling niet mogelijk.

Het bord maakt gebruik van een eenfasige halfgecontroleerde thyristorbrug om de inkomende AC-toevoer om te zetten in een gereguleerde DC-velduitgang.De CUD1 stuurt opdrachten naar het veldvoorzieningsbord.In de veldverzwakkeringsoperatie wordt de veldstroom geleidelijk verminderd naarmate de snelheid boven de basis snelheid stijgt.

Vervoerbereik en toepassing

De 6RY1703-0CA01 (C98043-A7014-L2) bedient 6RA70-aandrijvingen in het stroombereik van 140A tot 510A bij standaard 460V. Kleinere aandrijvingen (15A?? 100A) gebruiken een andere veldvoedingsbordvariant.Zeer grote aandrijvingen (850A en hoger) maken gebruik van een afzonderlijke veldvoedingsplatform voor hoge stroom met een andere componentbenaming C98043-A7004.

Bevestig altijd de nominale stroom van de aandrijflijn van de nominale plaat voordat u een vervangingsbord bestelt.

Belangrijkste specificaties

Veelgestelde vragen

V1: De SIMOREG toont F038 (veldstroom te laag) of de motor draait op hoge snelheid zonder snelheidsbevel.

F038 en ongecontroleerde overspeed zijn beide klassieke symptomen van verloren of verminderde veldopwinding.Bevestig door de werkelijke veldstroom bij de motorterminals met een klemmeter te metenAfwezig of aanzienlijk lage veldstroom met normale veldtoevoerspanning die op de C98043-A7014-L2 wijst.

V2: Is de 6RY1703-0CA01 uitwisselbaar met de veldvoederplaat voor 850A1660A-aandrijvingen?

De 850A1660A aandrijving gebruikt C98043-A7004-L1 (ordenummer 6RY1703-0EA01), een aparte high-current variant.Het opzetten van de verkeerde variant veroorzaakt een onjuiste veldstroomregulatie.

V3: Kan het veldvoorzieningsplatform worden vervangen zonder CUD1-parameters te beïnvloeden?

Ja. Het veldvoedingsplatform slaat de aandrijvingsparameters niet op. Alle instellingen bevinden zich op de CUD1.de CUD1 controleert onmiddellijk het nieuwe bord met behulp van zijn bestaande veld stroom parameter instellingen.

Vraag 4: Het veldvoorzieningsplatform is beschadigd na een storing van de motorisolatie.

Een storing in de motorisolatie kan een kortsluiting veroorzaken in het veldcircuit, waardoor het veldvoedingsbord overbelast kan worden.een isolatieweerstandstest uitvoeren op de motorveldwindingAls de isolatie van de veldwinding is aangetast, kan het herhalen van alleen het bord zonder ook de motorfout aan te pakken, leiden tot herhaalde schade.

V5: Waar komt de 6RY1703-0CA01 vandaan?

SIMOREG DC aandrijving reserveonderdelen specialisten hebben ruil voorraad voor deze veldvoorziening bord.Test met een klemmeter na installatie om na te gaan of de veldstroom binnen de specificaties ligt.
