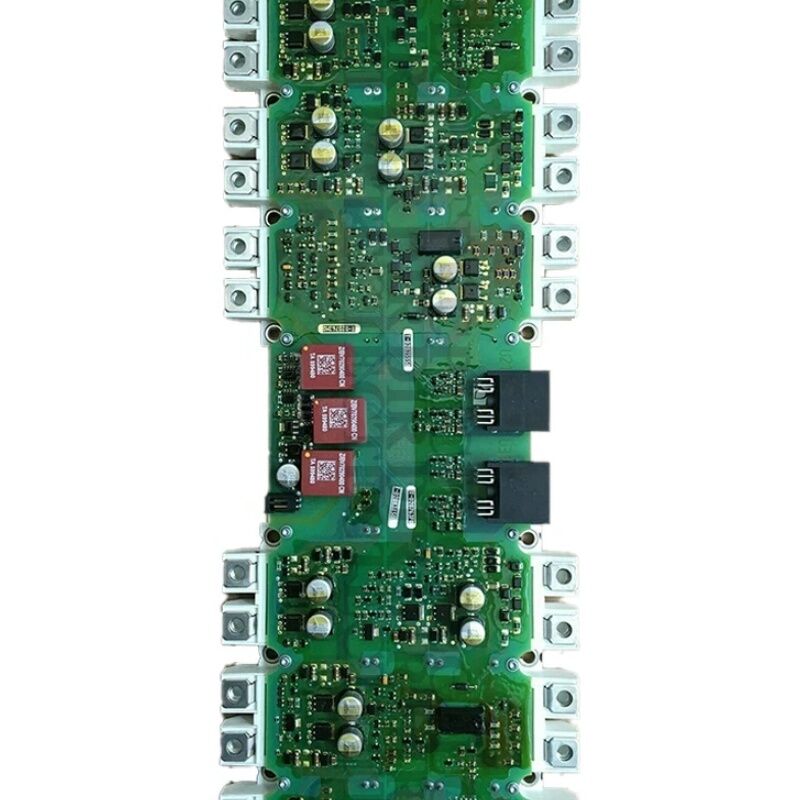

OORIGINALE SIEMENS INVERTER/CONVERTER IGD Trigger Board A5E00714561 A5EOO714561

Siemens A5E00714561 ∙ SINAMICS Power Block Repair ∙ IGD2/R4 480V/380A Gating Driver Board met IGBT module

Deelnummer:A5E00714561

GWE Interne referentie:GWE:A5E00714561

Vervaardiger:Siemens AG ¥ Gerätewerk Erlangen (GWE), Duitsland

Productsoort:Onderdeel voor de reparatie van de stroomvoorziening ¥ IGD2/R4 IGBT-sluitbord met IGBT-module

Overzicht

De A5E00714561 is een SINAMICS Power Block-reparatie-assemblage ¥ het complete IGD2/R4-poortstuurbord dat samen met de 380A IGBT-module (FS300R12KE3-S1) wordt geleverd voor het onderhouden van SINAMICS S120, G120,met een vermogen van niet meer dan 50 W.

Dit is de montage die zowel de intelligentie als het schakelvermogen van de omvormersectie in één vervangbare eenheid bevat: het IGD2/R4-poortstuurbord zorgt voor de poortstuurpulsen,stroommeting, en hardwarebescherming, terwijl de FS300R12KE3-S1 IGBT-module het high-power schakelapparaat is dat DC-busenergie omzet in gereguleerde motorstroom.

De volledige assemblage-aanduiding “IGD2/R4/480V/380A” geeft de spanningsklasse van de aandrijving (480V wisselstroominvoer, ongeveer 650V gelijkstroombus), de nominale uitgangsstroom (380A) aan,en de generatie van de gate driver board (IGD2 IGBT gate driver van de tweede generatie)Bij 480 V en 380 A bedient dit vermogen SINAMICS chassis aandrijving motormodules in de klasse 200~250 kWextruderlijnen, grote ventilatoren en zware industriële procestoepassingen.

The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.

Het voorvoegsel GWE in de interne referentie van het onderdeel bevestigt de oorsprong van het onderdeel in de productiefaciliteit van Gerätewerk Erlangen.

Belangrijkste specificaties

IGD2/R4 Gate Driver Board Functie en architectuur

The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.

Het IGD2/R4-bord vervult drie verschillende functies in het voedingsblok:

Gaten aandrijving generatie.De besturingseenheid (CU320, CU310 of vergelijkbaar) genereert PWM-schakelopdrachten voor de zes IGBT-posities in de driefase-omvormerbrug.Het IGD2 bord ontvangt deze opdrachten en zet ze om in de spanning en stroom pulsen die daadwerkelijk schakelen de IGBT poorten.

De poort aandrijving vereist nauwkeurige timing, correcte poortspanningsniveaus, en gecontroleerde stijgingstijden characteristics die specifiek zijn afgestemd op de FS300R12KE3-S1 IGBT-module.

Stroommeting.Het IGD2-bord verwerkt ook de motorfase-stroommetingssignalen van de sensoren in het voedingsblok.

Deze analoge metingen worden omgezet in digitale gegevens en worden als de huidige feedback voor het vectorbesturingsalgoritme van de aandrijving aan de besturingseenheid doorgegeven.

De nauwkeurigheid hier bepaalt de nauwkeurigheid van de koppelregeling.

Hardwarebescherming.De snelste bescherming in de aandrijving IGBT desaturatie detectie, reageren in microseconden wordt geïmplementeerd op het IGD2 bord.

Wanneer een IGBT wordt ingeschakeld en de collector-emitterspanning (VCE) niet normaal instort, detecteert de IGD2 dit binnen het aanschakelgebeuren en verwijdert onmiddellijk alle poortpulsen.

Geen enkele software-lus kan deze reactiesnelheid evenaren, en bij 380A is deze bescherming de primaire verdediging tegen IGBT-vernietiging bij storingsomstandigheden.

IGBT-module FS300R12KE3-S1

De FS300R12KE3-S1 is een volledige driefase IGBT-brugmodule met een nominale spanning van 300 A (met een piekcapaciteit van 380 A) op een apparatuur met een nominale spanning van 1200 V,geschikt voor 480 V wisselstroom aandrijving waarbij de DC-busspanning ongeveer 650 ∼700 V bedraagt.

De module herbergt alle zes IGBT's van de driefase-omvormer in één fysiek pakket.

Deze IGBT-module is waar de A5E00714561-assemblage omheen is gebouwd.

Het IGD2/R4-poortstuurbord is speciaal ontworpen voor de poortvereisten van de FS300R12KE3-S1 ▌de poortcapaciteit, de vereiste poortspanningsniveaus,en schakelsnelheid kenmerken van deze specifieke IGBT bepalen het ontwerp van de poort driver circuit.

Wanneer het A5E00714561-assemblage is geïnstalleerd, worden zowel de IGBT-module als de bijbehorende poortstuur samen vervangen,ervoor te zorgen dat het poortdrijfcircuit altijd correct is geoptimaliseerd voor het vermogen dat het aandrijft.

Diensten en veiligheidsvereisten

De A5E00714561 was oorspronkelijk bestemd voor installatie door erkende servicepartners van Siemens.

Dit weerspiegelt de veiligheidsvereisten van het werken op het niveau van de krachtblok in een SINAMICS-aandrijving in chassisformaat.

Voor elke onderhoudswerkzaamheden van de elektriciteitsblokken moeten de volgende voorwaarden worden bevestigd: stroomstroomvoorziening is geïsoleerd en afgesloten;DC-bus bevestigd tot onder 50V (minimaal 5 minuten wachten na isolatie), bevestigd door meting); volledige ESD-voorzorgsmaatregelen voor de bediening van het IGD2-poort stuurbord.

Bij de installatie van de vervangende eenheid moet het thermische interfacemateriaal van de IGBT-module volgens de door Siemens gespecificeerde procedure op het contactoppervlak van de verwarmingssink worden aangebracht.Onjuiste of ontbrekende thermische interfacecompound verhoogt de thermische weerstand bij de IGBT-warmteafvoer, wat resulteert in IGBT-overtemperatuur onder belasting, zelfs bij een fysiek correcte installatie.

Veelgestelde vragen

V1: De SINAMICS-aandrijving toont F30022 (IGBT-overtemperatuur) bij volle belasting. De koelbak van de aandrijving wordt bevestigd door aanraking. Kan de A5E00714561 power block assembly de foutbron zijn?

F30022 met een koele radiator suggereert sterk dat de IGBT-temperatuursensor op het IGD2-bord onjuist wordt afgelezen. De sensor zelf of de verbinding met IGD2 is defect.met een kunstmatig hoge temperatuur.

Als alternatief kan het thermische interfacemateriaal tussen de IGBT-module en de verwarmingsafvoer ontbreken of onjuist worden aangebracht,Het creëren van een echte maar gelokaliseerde overtemperatuur die de heatsink lichaam nog niet heeft bereikt.

Controleer de toestand van het thermische interfacemateriaal voordat een sensorfout wordt vastgesteld.

Vraag 2: Na vervanging van het A5E00714561 voedingsblok wordt de aandrijffout F30001 (overstroom) onmiddellijk bij de eerste run zonder belasting geactiveerd.

F30001, onmiddellijk bij de eerste run na vervanging van het voedingsblok, geeft doorgaans een probleem aan met de huidige meetverschuiving op het nieuwe IGD2-bord.

De actuele regeling van de aandrijving gebruikt de gemeten motorstroom als feedback. Een stroommetingsverschuiving op het nieuwe bord zorgt ervoor dat de aandrijving zelfs in stilstand schijnbare stroom ziet.

Controleer de huidige verschuivingsparameters van de schijf en voer de huidige meetkalibratierutine uit als de schijffirmware deze ondersteunt.

Ook bevestig dat de huidige sensor connector op de nieuwe IGD2 bord volledig zit.

V3: De A5E00714561 is als niet meer te produceren vermeld met een opvolgerproduct. Welk opvolgeronderdeel moet worden gebruikt voor vervanging van nieuwe stroomblokken?

Het opvolgeronderdeel voor de reparatie van IGD2/R4 480V/380A-stroomblokken in de SINAMICS-familie behoort tot de A5E36717xxx-reeks van IGD2-reparatieonderdelen,met een vermogen van niet meer dan 50 W,.

Bevestig het exacte opvolger onderdeel nummer tegen het serienummer van de drive en de huidige Siemens reserveonderdelen database,de opvolger mapping is afhankelijk van de specifieke productietoestand van de geïnstalleerde aandrijving.

Vraag 4: Kan de A5E00714561 power block assembly worden gebruikt in elke SINAMICS chassis aandrijving bij 380A/480V, of is deze specifiek voor bepaalde motor module varianten?

De A5E00714561 is specifiek voor SINAMICS Motor Module-varianten met de FS300R12KE3-S1 IGBT-module in de R4-vormfactor.

Niet alle 380A/480V SINAMICS-motormodules gebruiken hetzelfde IGBT-module-type of dezelfde R4-vormfactor.

Voor de installatie moet altijd het serienummer en de productietoestand van de geïnstalleerde motormodule worden vergeleken met de toepasbaarheidstabel van de A5E00714561.

V5: De IGBT-module in de aandrijving is als gevolg van een kortsluiting uitgevallen. Kan het IGD2-poortstuurbord ook beschadigd raken en moet het samen met de IGBT worden vervangen?

Als een IGBT als een kortsluiting uitvalt, omvat het foutstroompad het hekcircuit.die de gate driver-IC's kunnen beschadigen, optocouplers of poortweerstanden, zelfs als het bord onbeschadigd lijkt.

Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.

De A5E00714561 doet dit correct door beide componenten samen te leveren als een reparatie-assemblage.
