| Plaats van herkomst | Duitsland |
| Merknaam | SIEMENS |
| Certificering | CE ROHS |
| Modelnummer | A5E36717797 |
Deelnummer:A5E36717797
Vervaardiger:Siemens AG (Duitsland)

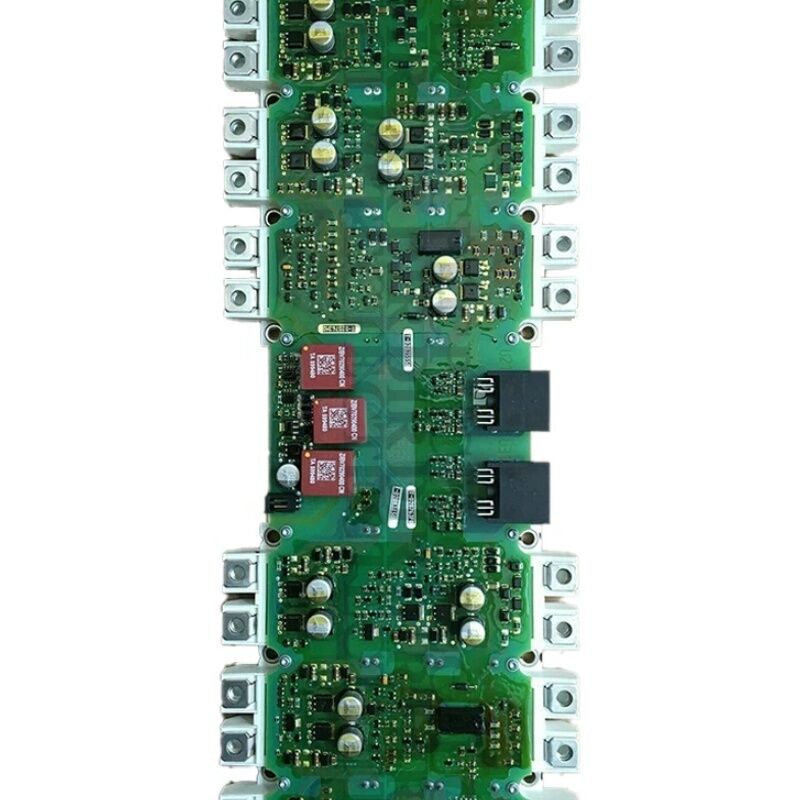

Productsoort:IGD2/R4 Power Block Gate Drive Board (Ontvangsteel ¢ TIM-type)
Productenfamilie:SINAMICS S120
The A5E36717797 is a Siemens SINAMICS S120 IGD2/R4 power block gate drive board — the second-generation IGBT gate drive and power interface PCB for SINAMICS S120 chassis Motor Module assemblies rated at 310A and designed for 480V AC supply (650V DC bus).
Dit bord bevindt zich in de power block assembly van de S120 Motor Module, direct aansluitend op de IGBT module.
Het genereert en levert de poort aandrijving pulsen die de IGBT transistors schakelen, verwerkt de huidige feedback van de shunt sensing circuits in het vermogen blok,en implementeert de hardware-niveau bescherming logica die de IGBT's uitschakelt in geval van overstroom, overspanning of IGBT-verzadigingsfouten.
De SINAMICS S120 is Siemens' hoogwaardige modulaire aandrijvingsplatform voor servo- en vectorbesturing op meerdere en eenassige basis.
In het chassisformaat herbergt de motormodule de IGBT-omvormerstap die DC-busvermogen omzet in de variabele frequentie, variabele spanning AC-toevoer die nodig is om de motor aan te drijven.
De dynamische prestaties van de motor, de snelheidsnauwkeurigheid, het koppelrespons en de positioneringsnauwkeurigheid zijn rechtstreeks afhankelijk van de kwaliteit van de door dit bord gegenereerde poortdrijfsignalen.Onjuiste schakeltijd verhoogt het verlies en vermindert de nauwkeurigheid van de motorbesturing.
De aanduiding IGD2/R4 identificeert dit als de tweede generatie IGD (Inverter Gate Driver) board in de R4-vormfactor.
De TIM-aanduiding geeft het assemblagetype van het thermische interface-materiaal aan, waarbij de assemblageconfiguratie binnen het S120-vermogenskoppelstuk wordt bevestigd.
Bij 310A bedient dit bord motormodules in het bereik van 160kW op een 400V-systeem ‡ aandrijvingen in grote werktuigmachines, extruderlijnen, papiermachines en zware procestoepassingen.
| Parameter | Waarde |
|---|---|
| Deelnummer | A5E36717797 |
| Vervaardiging | Siemens AG |
| Productsoort | IGD2/R4 Power Block Gate Drive Board |
| Productenfamilie | SINAMICS S120 |
| Voedingsspanning | 480 V wisselstroom |
| DC-busspanning | 650 V gelijkstroom |
| Nominale stroom | 310A |
| Type van het bord | TIM (Thermal Interface Material assembly) |
| Land van oorsprong | Duitsland |
De IGD-benaming identificeert de IGBT-poort aandrijving functie binnen Siemens' S120 power block architectuur.
De tweede generatie IGD2 introduceerde ontwerpverbeteringen die vooruitgang in IGBT-technologie en poortschakelvereisten bij hogere stroomniveaus weerspiegelen.
Een gate drive board werkt op de grens tussen laagspanningsregelsignalen en hoogspanningsstroomschakeling.
De besturingseenheid genereert een digitaal PWM-schakelpatroon ∙ een reeks aan/uit commando's bij verschillende kilohertz ∙ voor elk van de zes IGBT's in de driefasige omvormerbrug.De A5E36717797 ontvangt deze opdrachten en vertaalt ze in de poort aandrijving pulsen die daadwerkelijk schakelen de IGBTs.
Deze vertaling is niet triviaal.Een IGBT-poort vereist een specifieke lading om aan te schakelen de poortdrive moet deze lading snel genoeg opwekken om de gewenste schakelingssnelheid te bereiken zonder overmatige spanningsoverschrijding te veroorzakenBij uitschakeling moet de poortdrive de poortlading met een gecontroleerde snelheid verwijderen, te snel, en de spanning van de verzamelaar-emitter piekt gevaarlijk; te langzaam, en de schakelverliezen nemen toe.
De gate drive-circuits van het IGD2/R4-bord zijn specifiek geoptimaliseerd voor de 310A IGBT-module waarmee het interfaces maakt, waardoor deze concurrerende vereisten voor de werkelijke apparaatkenmerken worden afgewogen.
Naast de poort aandrijving, de A5E36717797 behandelt de motor fase stroommeting.Stroomsensoren in het vermogen blok produceren analoge signalen proportioneel aan de momentane motor stroom in elke fase.
Het bord verwerkt deze signalen, voert de ADC-omzetting uit en zendt de digitale stroomwaarden naar de besturingseenheid.Deze feedback is het hart van de CNC-stroombesturingssluiting de controller gebruikt het om de koppelproducerende stroomcomponent van de vectorbesturing te berekenen.
Het bestuur implementeert ook IGBT-bescherming op hardwareniveau.
When an IGBT turns on and the voltage across it (VCE) does not collapse to near zero — indicating a short-circuit or overload condition — the board detects this within microseconds and asserts a hardware shutdown.
Deze ontzadigingsbescherming reageert sneller dan welke software dan ook, waardoor de poortsignalen worden afgesneden voordat de IGBT uitvalt.
De beveiligingscircuits van de A5E36717797 zijn een veiligheidsrisico.
De TIM-aanduiding in de beschrijving van de A5E36717797 verwijst naar het thermische interfacetypus dat in deze variant van de kragblok wordt gebruikt.De IGBT-module genereert aanzienlijke warmte tijdens de werking at 310A, is de thermische belasting op de radiator en de thermische interface tussen de IGBT-module en de radiator aanzienlijk.
De TIM-assemblage zorgt ervoor dat de thermische interface tussen de IGD-bordassemblage en de IGBT-module een consistent thermisch contact onderhoudt.
Bij de vervanging van de A5E36717797 moet het thermisch interface materiaal correct worden aangebracht volgens de service-instructies van Siemens voor dit type voedingsblok.
Onjuiste toepassing van TIM beïnvloedt de thermische weerstand op de IGBT-to-heatsink-interface en kan zelfs bij een goed functionerend bord tot vroegtijdige thermische storingen leiden.
De veiligheidsmaatregelen voor dit werk zijn dezelfde als voor elke S120-chassis aandrijving: volledige isolatie van het wisselstroomnet, minimale wachttijd van vijf minuten voor DC-busontlading,bevestiging van gelijkstroombus onder 50 V vóór toegang, en ESD-handhaving voor de poort aandrijflijn.
V1: De S120 chassis motor module bij 310A laat een herhaalde F30001 overstromingsfout bij gedeeltelijke belasting zien. De motor en kabels zijn gezond bevestigd. Kan de A5E36717797 de oorzaak zijn?
F30001 bij gedeeltelijke belasting met een gezonde motor en kabels wijst ofwel op een drift van de stroomopname op het IGD2/R4-bord,of een onevenwichtige IGBT-poort aandrijving die leidt tot een ongelijke stroomverdeling tussen parallelle IGBT-apparaten (indien gemonteerd).
Een stroomdetectiefout veroorzaakt een kunstmatig hoge gemeten stroom die de trip in gang zet voordat de werkelijke stroom de limiet bereikt.Controleer de stroom sensor connectoren van het bord en probeer de fout met geen motorbelasting te resetten indien F30001 blijft bij nul stroom, is het huidige sensorafdeling van de A5E36717797 niet in orde.
Vraag 2: Na vervanging van het A5E36717797 bord geeft de S120 motormodule een F30015 (fasefout) alarm bij opstarten.
F30015 na vervanging van een IGD-bord geeft doorgaans aan dat een van de aansluitingen van de poort aandrijving tussen het nieuwe IGD2/R4-bord en de IGBT-module niet volledig is bevestigd.De gate drive-uitgang voor één fase ontbreekt of is intermitterend, waardoor een onevenwichtige uitslag ontstaat die door de regelaar wordt gedetecteerd als een fasefout.
Zet de stroom uit, ontlaad de DC-bus en controleer elke connector tussen de A5E36717797 en de IGBT-poortterminals.
Controleer ook de huidige zitplaatsen van de sensorconnectoren.
V3: Wat is het functionele verschil tussen de A5E36717797 (310A) en het nabijgelegen deel A5E36717799 (380A)?
De 310A- en 380A-platen verschillen in poortdrijvingsparameters: poortweerstandswaarden, poortspanningsniveaus,en desaturatiedrempelwaarden die zijn geoptimaliseerd voor de verschillende IGBT-apparaten die bij elke huidige rating worden gebruiktHet installeren van een 380A gate drive board in een 310A power block zou leiden tot onjuist schakelgedrag, verhoogde schakelverliezen en mogelijk onjuiste beschermingsdrempels.
Alleen de A5E36717797 mag worden gebruikt in de motormodule 310A.
Vraag 4: De A5E36717797 wordt als een TIM-type beschreven. Wat betekent dit voor de installatie in vergelijking met niet-TIM-kernblokvarianten?
De aanduiding TIM (Thermal Interface Material) geeft aan dat de thermische interface tussen de IGD-platte-assemblage en de IGBT-module een specifieke thermische verbinding of padconfiguratie gebruikt.
Tijdens de installatiehet oude thermische materiaal moet volledig van het oppervlak van de IGBT-module worden verwijderd en het nieuwe bord moet worden gemonteerd met nieuw thermisch interface-materiaal dat volgens de serviceprocedure van Siemens is aangebracht.
Onvoldoende of onjuist aangebrachte TIM verhoogt de thermische weerstand tussen de IGBT en de radiator.die zelfs bij een goed functionerend bord voortijdige overtemperatuurfouten onder belasting kunnen veroorzaken.
V5: De motormodule van het S120-chassis bij 310A heeft herhaaldelijk een IGBT-fout ondervonden.
Ja. IGBT-storingen met name die veroorzaakt door overstroom of IGBT-desaturatiefouten brengen de gate-aandrijvingsaandrijving bloot aan hetzelfde elektrische stressgebeurtenis dat de IGBT heeft beschadigd.
Het ontzadigingsbeschermingscircuit op de A5E36717797 kan de fout hebben gedetecteerd en correct zijn uitgeschakeld.maar de voorbijgaande energie tijdens een storing kan schade veroorzaken aan componenten op de gate drive board die niet onmiddellijk een zichtbare storing veroorzaken.
Replacing both the IGBT module and the A5E36717797 gate drive board simultaneously is the correct practice — it ensures that the new IGBT is not subjected to potentially compromised gate drive waveforms from a damaged board.
