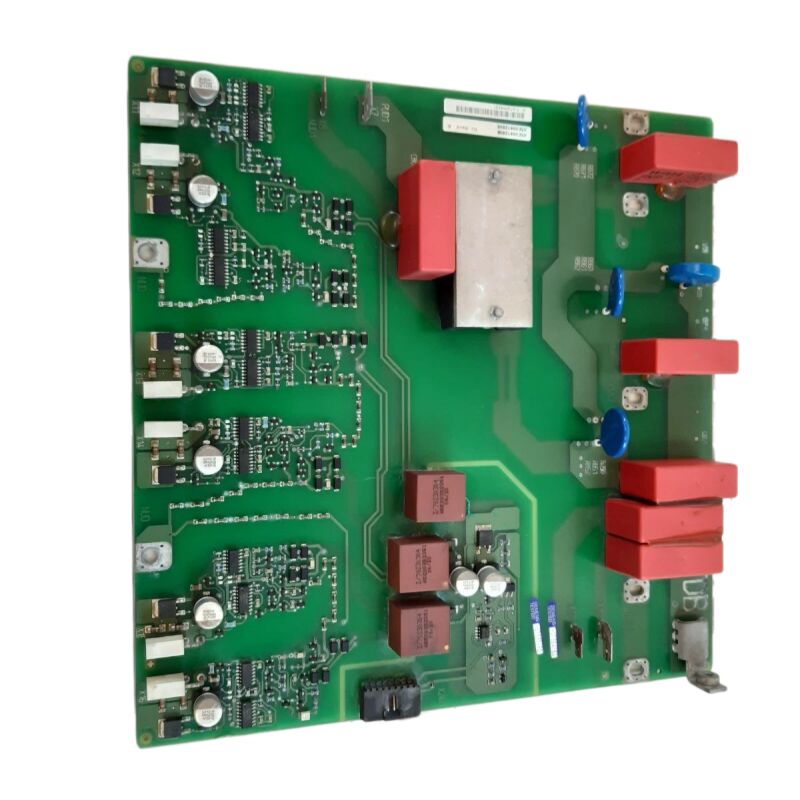

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 ∙ TDB Rectifier Trigger Board ∙ 480V AC/DC Thyristor Drive Board voor converter module

Deelnummer:A5E02822120

Vervaardiger:Siemens AG (Duitsland)

Productsoort:TDB Thyristor Drive Board / Rectifier Trigger Board (geassembleerd PCB)

Productenfamilie:SINAMICS G120 / S120 series omvormer en chassis aandrijving

Overzicht

De A5E02822120 is de TDB (Thyristor Drive Board / Trigger Drive Board) the rectifier trigger board voor Siemens SINAMICS G120 en S120 converter module assemblies.De functie is de generatie en distributie van poort ontsteking pulsen voor de thyristor (SCR) apparaten in de aandrijving rechtgever input fase.

Op dit niveau van de SINAMICS-aandrijfarchitectuur verrekent de omvormermodule de inkomende 480 V wisselstroomdriefasevoeding in de DC-busspanning die de omvormersectie voedt.De A5E02822120 is het besturings-PCB dat elke thyristor in die rechtgever brug precies vertelt wanneer om te schakelen.

De aanduiding "TDB" staat op het etiket van het bord en in de documentatie van Siemens het identificeren van het kerndoel van het bord binnen de krachtomzetarchitectuur van de aandrijving.

De TDB is verschillend van de IGBT-poortstuurborden (IGD-serie) die de uitgangssectie van de omvormer bedienen: de IGD-borden verzorgen de snelle PWM-schakeling van de motorstroom,terwijl de TDB de langzamere afhandelt, fase-synchroniseerde thyristorschakeling van de rectificatie-invoer.

De A5E02822120 maakt deel uit van een bordfamilie die ook A5E02822121 en zijn subvarianten omvat.

Deze platen zijn geschikt voor verschillende modules van de SINAMICS-serie,met een vermogen van niet meer dan 50 W,.

Belangrijkste specificaties

TDB-functie Thyristor rectifier control

De SINAMICS G120 en S120 chassis aandrijvingen in het hogere vermogen bereik gebruiken een thyristor (SCR) gecontroleerde rechtgever in de invoer converter sectie, in plaats van een eenvoudige ongecontroleerde diode brug.

Deze gecontroleerde rechtgever geeft de aandrijving de mogelijkheid om de DC-busspanning op te bouwen tijdens het voorladen, om een zachte start van de DC-buscondensatoren te implementeren zonder binnenstroombeschadiging,en in sommige configuraties, om regeneratieve terugkoppeling van de remenergie terug in de wisselstroomtoevoer mogelijk te maken.

De A5E02822120 TDB genereert de poort-afvuurpulsen voor de thyristoren in deze rechtgeverbrugging.

Het monitort continu de driefasige wisselstroomtoevoerspanning om nulovergangen te detecteren, de fasereferentie van waaruit de ontstekingshoeken worden berekend.

Het genereert vervolgens poortpulsen bij de opgedragen ontstekingshoek voor elke thyristorpositie in de zes-impulsbrug. De ontstekingshoek bepaalt hoeveel van elke AC-halfcyclus wordt omgezet in DC:een kleine ontstekingshoek (nabij de nulkruising) produceert bijna maximale DC-uitgangEen grote afvuurhoek zorgt voor een verminderd DC-uitgang.

Tijdens normale werking houdt de TDB de ontstekingshoek bij de waarde die de DC-busspanning binnen het werkvenster van de SINAMICS-aandrijving handhaaft.

Tijdens het voorladen wordt de ontstekingshoek geleidelijk verlaagd van maximaal naar minimaal om de DC-busspanning met een gecontroleerd tempo te verhogen.

Tijdens een regeneratief remmevenement (in aandrijvingen met regeneratieve rechtstellers) beweegt de ontstekingshoek in het inversieregebied, waardoor gelijkstroombusenergie als wisselstroom terugstroomt naar de voeding.

TDB-bord in de SINAMICS Drive Architectuur

De SINAMICS G120 en S120 chassis aandrijving architectuur scheidt de besturings-elektronica in verschillende boards: de belangrijkste Control Unit (CU320 of vergelijkbaar), de Power Module control board,en de TDB voor eenheden met een omvormerDe A5E02822120 bevindt zich tussen de AC-toevoerterminals en de DC-bus en werkt onder commando's van het controlebord op hoger niveau.

Het gewicht van de plaat (~ 550 g) weerspiegelt een substantiële PCB met energiebeheercomponenten, pulstransformatoren voor galvanisch isoleren van de pulsen van de thyristorpoorten,het zero-crossing detectie netwerk voor alle drie de leveringsfasen, gate driver IC's en de regelgevende elektronica die vuurhoekcommandos genereren van het DC-busspanningsfeedbacksignaal.

De MV27 / UL 94V-0-substraatclassificatie bevestigt dat het PCB-materiaal van het bord voldoet aan de hoogste standaard in de verticale verbrandingsclassificatie van UL.

In een aandrijfkast waar thyristors met hoge stroom, DC-buscondensatoren en koelventilatoren een afgesloten ruimte delen, is een niet-vlamverspreidende PCB-substraat een belangrijke passieve veiligheidseigenschap.

Gerelateerde varianten van het bestuur

De A5E02822120 is de basisvariant van zijn bordfamilie.

A5E02822121- een nauw verwante TDB-variant voor verschillende convertormoduleconfiguraties of herziene productietoestanden.

De achtervoegsels A5E02822121A en B wijzen op verdere productieherzieningen van dit basisontwerp.

A5E02822104-001- een onderassemblage of variant van een bord dat is gekoppeld aan dezelfde TDB-familie; sommige servicedocumentatie verwijst naar dezelfde aandrijvingstoepassingen.

A5E01105817- de SINAMICS V50 SCR-afvuurkaart, die een vergelijkbare thyristor-aanschakelfunctie heeft in het rechtstellergedeelte van het V50-platform, anders dan de SINAMICS G120/S120 TDB-familie.

Om de correcte variant voor een specifieke schijf te bevestigen, moet het exacte A5E-nummer van de geïnstalleerde plattegrond worden gekruist met de interne hardware-documentatie van de schijf.

Veelgestelde vragen

V1: De SINAMICS G120 chassis aandrijving toont een DC bus onderspanning alarm onmiddellijk bij opstarten.Kan de A5E02822120 de oorzaak zijn?

DC-busonderspanning met bevestigde AC-toevoerpunten rechtstreeks naar de TDB.de SCR-brug de AC-toevoer niet corrigeert en de DC-bus niet oplaadt.

Als alternatief kan het zijn dat het fase-synchronisatiecircuit van de TDB de vergrendeling van de voedingsfrequentie heeft verloren, waardoor ontstekingspulsen op onjuiste timing worden gegenereerd en een zeer laag gerectificeerd gelijkstroomvermogen wordt geproduceerd.

Voordat u concludeert dat het bord heeft gefaald, moet u controleren of de verbindingen van het voedingsspanningssensorcircuit naar de TDB intact zijn ̇ beschadigde sensorkoppelingen veroorzaken hetzelfde symptoom.

V2: Het A5E02822120-bord heeft een MV27 / UL 94V-0-classificatie op zijn PCB-substraat.

UL 94V-0 is de hoogste classificatie in UL's verticale vlamverbrandingstestserie.

In de praktijk betekent dit voor een aandrijfkast dat het PCB geen brand zal verdragen of de verbranding niet zal verspreiden naar aangrenzende onderdelen in geval van een plaatselijke storing van een onderdeel dat warmte genereert.

Dit maakt het bord niet brandwerend, maar het vermindert het risico dat een onderdeel uitvalt en een kast brandt.het is een certificaat dat bevestigt dat het bord voldoet aan industriële brandveiligheidstandaarden.

V3: De A5E02822120 wordt niet meer geproduceerd. Kan de A5E02822121 (of de A/B-herziening ervan) als rechtstreekse vervanging worden gebruikt?

De A5E02822121 en haar herziening varianten zijn nauw verwant aan de A5E02822120 in dezelfde TDB bord familie en dienen overlappende aandrijving toepassingen.In veel gevallen worden zij als functioneel gelijkwaardig aangeduid..

Voordat A5E02822121 echter wordt geïnstalleerd in een aandrijving die oorspronkelijk is uitgerust met A5E02822120, confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

V4: De SINAMICS-aandrijving toont onevenwichtige driefase-invoerstromen bij gedeeltelijke belasting. De invoervoorziening is bevestigd in evenwicht. Is de A5E02822120 TDB waarschijnlijk de oorzaak?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

Deze asymmetrie kan het gevolg zijn van een gedreven timingcomponent in het brandnet van de TDB of van een beschadigd fase-synchronisatiecircuit voor één voedingsfase.

Met een oscilloscoop meet u de poortpulsstimming van elk thyristorpoortsignaal en vergelijkt u de vuurhoeken tussen de drie fasen.

V5: Is het mogelijk om de A5E02822120 op onderdeelniveau te repareren in plaats van het hele bord te vervangen?

Op de A5E02822120 zijn de meest kwetsbare onderdelen:pulstransformatoren (die onder aanhoudende thermische spanning kortsluitingen tussen de wikkels kunnen maken), optocouplers en gate driver IC's in het ontstekingscircuit, en passieve componenten in het zero-crossing detectienetwerk.

Een gespecialiseerd aandrijvingsreparatiebedrijf met ervaring in SINAMICS TDB kan vaak het kapotte onderdeel uit de foutverschijnselen identificeren en vervangen, waardoor het bord weer volledig functioneert.Wanneer de fout een beschadigd PCB-spore is of een kapotte IC waarvoor geen vervanging op componentenniveau bestaat, is een volledige vervanging van het onderhoud vereist.
