| Plaats van herkomst | Duitsland |
| Merknaam | SIEMENS |
| Certificering | CE ROHS |
| Modelnummer | A5E00714563 |
Onderdeelnummer: A5E00714563
Fabrikant: Siemens AG (Duitsland)
Producttype: SINAMICS Power Block Drive Board — IGD2 Gate Driver Serie
Productfamilie: SINAMICS Inverter Power Block Reparatieonderdelen (A5E00714560 serie)
Gate Driver Generatie: IGD2 (tweede generatie IGBT gate driver)

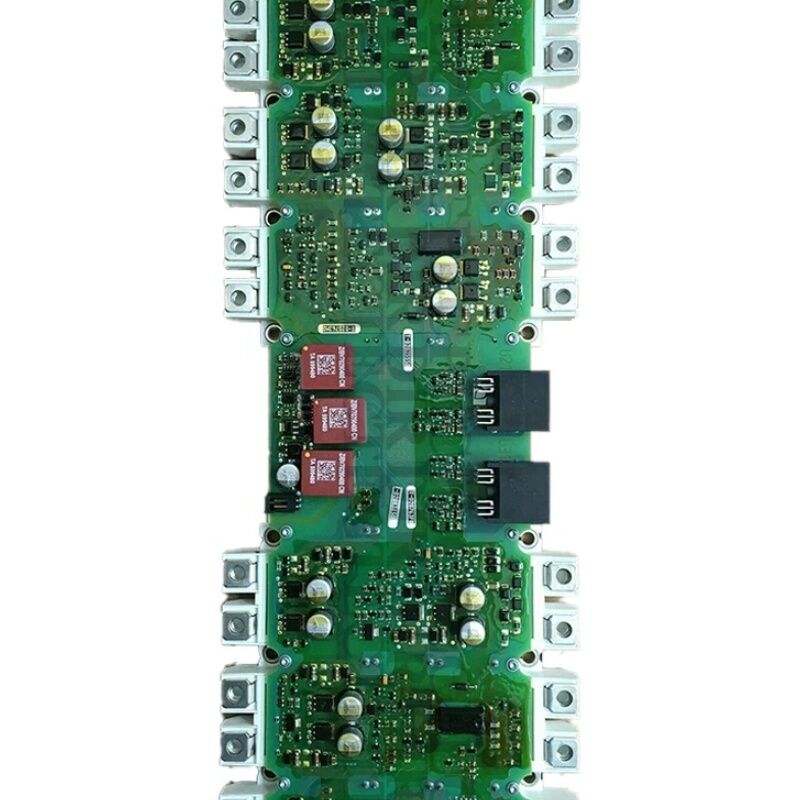

De A5E00714563 is een SINAMICS power block drive board uit de A5E00714560 serie — de familie van tweede generatie IGBT gate driver (IGD2) reparatieassemblages die Siemens produceerde voor de SINAMICS G120, G120C, G150 en S120 chassis drive platforms.
Deze serie omvat de A5E00714560, A5E00714561, A5E00714562 en A5E00714563, die elk een specifieke spanningsklasse en stroomsterkte combinatie aanpakken in het SINAMICS chassis drive productassortiment.
De A5E00714563 is een door Siemens geproduceerd reparatieonderdeel bedoeld om het inverter power block van SINAMICS chassis drives te herstellen wanneer de gate driver board of de bijbehorende IGBT module defect is geraakt.
Net als alle leden van de A5E00714560 serie, integreert de assemblage de IGD2 gate driver board met de IGBT output module als een gematcht paar — zodat de gate drive kenmerken precies overeenkomen met de schakelvereisten van het specifieke gebruikte IGBT apparaat.
De A5E00714560-serie boards vertegenwoordigen een aparte generatie van de IGD1-gebaseerde power blocks die in MICROMASTER drives werden gebruikt.
De IGD2 bevatte snellere glasvezelinterfaces compatibel met de SINAMICS Control Unit (CU320, CU310 en vergelijkbaar), verbeteringen in de detectie van gate desaturatie respons, en een stroommeetarchitectuur die overeenkwam met de gesloten-lus stroomregelingseisen van SINAMICS vector control.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A5E00714563 |
| Fabrikant | Siemens AG |
| Producttype | IGD2 Power Block Drive Board |
| Productfamilie | SINAMICS A5E00714560 Serie |
| Gate Driver Generatie | IGD2 |
| Drive Platform | SINAMICS G120, G120C, G150, S120 |
| Productiestatus | Niet meer in productie |
| Land van herkomst | Duitsland |
De A5E00714560 serie omvat meerdere boards die verschillende spannings- en stroomcombinaties dekken binnen het SINAMICS chassis drive assortiment. In de 480V spanningsklasse omvat de serie boards met stroomsterktes van 380A en 490A, elk gekoppeld aan de specifieke IGBT module die bij dat vermogensniveau past.
De A5E00714563 breidt de serie uit om specifieke configuraties binnen de SINAMICS drive line-up aan te pakken die niet worden gedekt door de direct aangrenzende onderdeelnummers.
Elk board in deze serie deelt dezelfde fundamentele IGD2 gate driver architectuur: glasvezel PWM commando-ontvangst van de SINAMICS Control Unit, zes-positie gate pulsgeneratie en distributie naar de IGBT brugposities, hardware desaturatie detectie, en bidirectionele stroommeting terug naar de control unit.
De verschillen tussen individuele onderdeelnummers in de serie weerspiegelen verschillen in de IGBT module specificatie (verschillende stroomsterktes, verschillende spanningsklassen) en in de specifieke gate drive weerstandswaarden en driver stroomcapaciteiten die voor elk IGBT apparaat zijn gekalibreerd.
De IGD2 generatie introduceerde verschillende verbeteringen ten opzichte van de IGD1 die in MICROMASTER 440 drives werd gebruikt. De glasvezelinterface op de IGD2 ondersteunt hogere datasnelheden die compatibel zijn met de snellere control cycle tijden van het SINAMICS platform.
Waar MICROMASTER 440 een relatief conservatieve PWM control cycle gebruikt, vereist SINAMICS vector en servo control kortere control cycle tijden — tot 125 microseconden in sommige configuraties — wat een snellere gate driver respons en hogere-getrouwheid stroomfeedback vereist.
Het desaturatie detectiecircuit in de IGD2 werkt ook met verbeterde snelheid en gevoeligheid.
In geval van een IGBT kortsluitfout detecteert de IGD2 de mislukte inschakeling tijdens het geleidende event van de IGBT en initieert een zachte uitschakeling — waardoor de stroomval snelheid wordt verminderd om overspanningspieken van strooi-inductanties te voorkomen. Deze zachte uitschakelingsbeveiliging is bijzonder belangrijk in het vermogensbereik van de SINAMICS chassis drives, waar de IGBT stromen en de bijbehorende di/dt tijdens het uitschakelen aanzienlijke inductieve spannings transienten genereren.
Het vervangen van een IGD2 power block in een SINAMICS chassis drive vereist werkzaamheden binnen het power gedeelte van de drive, waarbij de DC bus bevestigd ontladen en vergrendeld is. Het SINAMICS platform bevat een DC bus indicator LED — deze indicator moet uit zijn voordat er werkzaamheden aan het power gedeelte beginnen. Na isolatie van de AC voeding moet een minimale ontlaadtijd (meestal vijf minuten) in acht worden genomen, gevolgd door directe meting van de DC bus spanning met een gekalibreerde voltmeter om veilige spanningsniveaus te bevestigen voordat er componenten van het power gedeelte worden aangeraakt.
De A5E00714563 assemblage wordt op de heatsink van de drive gemonteerd, met de basisplaat van de IGBT module in thermisch contact met het heatsink oppervlak.
Thermisch interface materiaal moet tijdens de installatie op dit contactoppervlak worden aangebracht. Na installatie, sluit de glasvezelkabels weer aan op de juiste posities — de individuele kabels zijn polariteitsonafhankelijk, maar moeten de juiste drive as verbinden met de juiste gate driver board positie.
V1: Hoe wordt de juiste A5E00714563 bevestigd voor een specifieke SINAMICS drive vóór bestelling?
Het etiket op de geïnstalleerde power block board bevat het A5E onderdeelnummer dat oorspronkelijk voor die drive was gespecificeerd. Controleer het etiket op het defecte board — het A5E nummer op dat etiket is de definitieve referentie voor de vervanging.
Noteer ook de volledige typeaanduiding van de drive van het typeplaatje.
Siemens' documentatie voor reserveonderdelen kruisverwijst drive type naar power block onderdeelnummer — het bevestigen van zowel het board etiket als het drive type tegen deze documentatie verwijdert elke ambiguïteit vóór bestelling.
V2: Een SINAMICS G120 drive tripte op F30022 (aardfout gedetecteerd) zonder belasting aangesloten. Zou het A5E00714563 power block een valse fout kunnen genereren?
F30022 wordt gegenereerd wanneer de SINAMICS Control Unit een significante onbalans in de driefasige uitgangsstromen detecteert, consistent met een aardfout. Het stroommeetcircuit van het power block levert de fase stroomgegevens die voor deze detectie worden gebruikt.
Een defect stroommeetkanaal in de IGD2 board produceert een schijnbare stroomonbalans, zelfs zonder belasting, wat F30022 triggert. Bevestig door te controleren of de drie uitgangsstroommetingen in het diagnostische display van de drive een realistische nulstroomconditie tonen — een niet-nul meting op één kanaal met de drive in stilstand bevestigt een stroommeetfout op het power block.
V3: De drive toonde F30021 (IGBT overstroom) en vervolgens werd het power block met een fysiek beschadigde IGBT module aangetroffen. Moeten de Control Unit of andere boards worden gecontroleerd voordat de vervangende A5E00714563 wordt geïnstalleerd?
Ja. Een IGBT kortsluiting veroorzaakt een spannings transient op de DC bus die zich door de interne bedrading van de drive voortplant. De spanningsvoorziening filtering van de Control Unit biedt enige bescherming, maar ernstige foutgebeurtenissen kunnen de spanningsvoorziening componenten van de Control Unit belasten.
Voordat het vervangende power block wordt geïnstalleerd, schakel de drive in met het power block losgekoppeld (indien mogelijk) om te verifiëren dat de 24V voeding van de Control Unit binnen de specificatie valt. Controleer ook het pre-charge circuit, de DC bus zekeringen en eventuele snubber condensatoren die mogelijk aan de fout transient zijn blootgesteld.
V4: De A5E00714563 staat vermeld als niet meer in productie. Is de A5E36717xxx serie een bevestigde opvolger?
De A5E36717xxx serie vertegenwoordigt de volgende generatie SINAMICS power block assemblages en dient als de opvolgerfamilie van de A5E00714560 serie. Specifieke opvolger mapping — welk A5E36717xxx nummer vervangt specifiek A5E00714563 — moet worden bevestigd tegen Siemens' documentatie voor de migratie van reserveonderdelen voor het specifieke drive type en de productiestatus.
De opvolger integreert de volgende generatie IGD2 gate driver board, terwijl de functionele compatibiliteit met dezelfde SINAMICS drive familie behouden blijft.
V5: Kan de A5E00714563 vóór installatie worden getest om te verifiëren dat deze niet beschadigd is?
Een basisfunctietest van een IGD2 power block zonder het drive chassis is niet eenvoudig, aangezien de board de SINAMICS glasvezelinterface en voedingen vereist om te functioneren.
De meest betrouwbare aanpak voor een aftermarket board is om aan te schaffen bij een leverancier die functionele testdocumentatie aanbiedt — die bevestigt dat het board is ingeschakeld op een SINAMICS-compatibele testopstelling en dat alle gate kanalen actief zijn geverifieerd.
Dit biedt redelijke zekerheid vóór installatie in een productiedrive.
