| Plaats van herkomst | Duitsland |
| Merknaam | SIEMENS |
| Certificering | CE ROHS |
| Modelnummer | A5E00825001 |
Deelnummer:A5E00825001
GWE Interne referentie:GWE:A5E00825001
Vervaardiger:Siemens AG ¥ Gerätewerk Erlangen (GWE), Duitsland

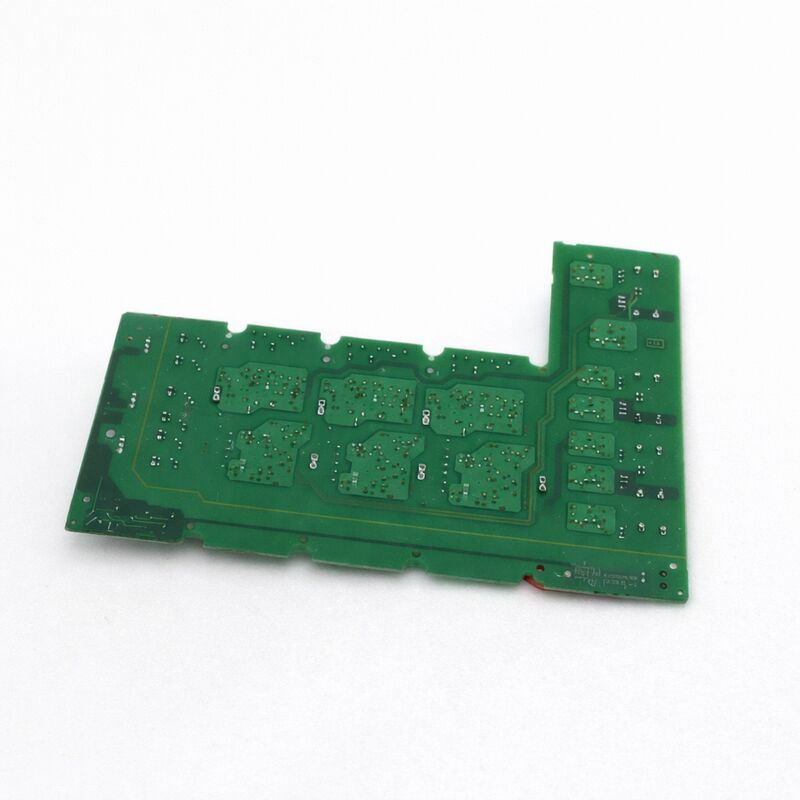

Productsoort:IGBT-aandrijfwagen √ IGD1/R3 Power Block Repair Assembly
De A5E00825001 is de IGD1/R3 IGBT-aandrijflijn voor de Siemens MICROMASTER 440 en MICROMASTER 430 wisselstroom aandrijvingen in de vermogensklasse van 90?? 132 kW.
Het gaat om een complete reparatie-assemblage: het IGBT Gate Driver-bord (IGD1) van de eerste generatie wordt geleverd samen met de IGBT-kernmodule FS300R12KE3-S1,het leveren van alles wat nodig is om de omvormer van de aandrijving in één vervanging te herstellen.
Siemens heeft deze montage in de installatie van Gerätewerk Erlangen geproduceerd de voorvoegsel GWE in de interne referentie bevestigt deze oorsprong.
De onderdelen die onder GWE vallen, vertegenwoordigen Siemens' eigen productie van aandrijflijnen, in tegenstelling tot onderdelen van derden die door Siemens voor de assemblage worden aangekocht.
Deze interne productie lijn wordt weerspiegeld in de nauw aansluitende gate driver en IGBT kenmerken die de A5E00825001 een fabriekskwaliteit vervanging in plaats van een generieke alternatief maken.
Het bord werd op 30 april 2016 stopgezet omdat het MICROMASTER 440/430-platform zijn levenscyclus aan het einde van de levensduur doormaakte.Voor de vele locaties die MM440 en MM430-aandrijvingen in het bereik van 90~132 kW blijven draaien, blijft de aftermarket de enige leverancier.
Speciaal in aandrijvingsreparaties werkende bedrijven hebben geteste vervangingsassemblages en het onderdeel wordt meer dan tien jaar na de stopzetting ervan nog steeds actief verhandeld op de markt voor industriële reserveonderdelen.
| Parameter | Waarde |
|---|---|
| Deelnummer | A5E00825001 |
| GWE-referentie | GWE:A5E00825001 |
| Vervaardiging | Siemens AG (GWE Erlangen) |
| Draaier van de poort | IGD1 (eerste generatie) |
| Vormfactor | R3 |
| Huidige rating | 210A |
| Standaardspanning | 400V AC / 650V DC bus |
| Inclusief IGBT | FS300R12KE3-S1 (300A / 1200V) |
| Fysieke grootte | ~410 × 220 × 60 mm |
| Applicatie van de schijf | MM440 / MM430, 90·132 kW |
| Afgesloten | 30/04/2016 |
| Land van oorsprong | Duitsland |
The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.
Het IGD1-poortstuurbord wordt rechtstreeks op de IGBT-module FS300R12KE3-S1 gemonteerd en de gecombineerde montage wordt aan de aluminiumverwarmingsbak van de aandrijving bevestigd.met een vermogen van meer dan 50 W.
Bij 210A continu vermogen bedient de A5E00825001 de FS300R12KE3-S1 met een significante verlaging onder de piekstroomcapaciteit van 300A.
De nominale uitgangsstroom van de aandrijving bij 400 V wisselstroom-invoer komt overeen met het motorbereik van 90132 kW, en het thermisch vermogen van het aandrijfschassisde koelluchtstroom, stelt de omgevingstemperatuuromhulsel de praktische grens voor aanhoudende stroom onder de absolute piek van de IGBT-module.
De afschrijving biedt ook een marge voor de 150% overbelasting van de MM440 (tot 60 seconden) zonder de IGBT-modules in thermische stress te brengen.
De FS300R12KE3-S1 is de volledige driefase IGBT-brug van Infineon in een enkel modulepakket, met een nominale collectie-stroom van 300A en een breukspanning van 1200V collectie-emitter.
De 1200V-kwaliteit van het apparaat biedt een adequate veiligheidsmarge voor een 650V gelijkstroombusspanning, die voortvloeit uit het rectificeren van een 400V wisselstroomdriefasige voeding.
De single-package-constructie alle zes IGBT's van de driefasebridge in één module vermindert het aantal thermische interfaces en interne busverbindingen in de aandrijving,Verbetering van zowel de fabricagebetrouwbaarheid als de vereenvoudiging van de velddienst.
Aangezien Siemens de productie in april 2016 heeft beëindigd, hebben locaties die nog steeds op MM440- of MM430-aandrijvingen op dit vermogenniveau vertrouwen, twee mogelijkheden voor de aftermarket:de inkoop van een geteste vervangingsassemblage bij een handelaar van industriële onderdelen, of een gespecialiseerd aandrijflijnreparatiebedrijf inhuren voor reparatie van de mislukte A5E00825001.
Een reparatie op bordniveau is haalbaar wanneer de IGBT-module zelf intact is en de storing in de IGD1-poortdrivercircuits is ∙ mislukte optocouplers, beschadigde desaturatie detectiecomponenten,of beschadigde glasvezel-interface circuits zijn alle component-niveau fouten die opgeleide aandrijving reparatie technici kunnen oplossen.
Wanneer de IGBT-module zelf is uitgevallen (kortsluiting of open circuit), moet de volledige montage worden vervangen.
V1: De MM440 GX-frame 110kW toont fout F0022 onmiddellijk bij het opstarten, voordat een run commando wordt gegeven.
F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.
Controleer eerst alle glasvezelkabels tussen de A5E00825001 en het bedieningspaneel van de aandrijving, inclusief de aansluitingen aan beide uiteinden.
De meest voorkomende oorzaak is een gebarsten of verontreinigde vezel.
V2: De A5E00825001 (210A) staat naast de A5E00825002 (260A) voor hetzelfde MM440/MM430-platform.
De A5E00825001 op 210A bedient de 90 ‰ 132 kW modellen,terwijl de A5E00825002 bij 260A de 110 kW en hoger modellen in een grotere GX-frameconfiguratie bedient waar een hogere gelijkstroombusstroom nodig is.
Het vereiste specifieke bord wordt bepaald door het volgnummer van de aandrijving
Bevestig altijd het A5E-nummer van het geïnstalleerde bord op het eigen etiket voordat u een vervangend bord bestelt.
V3: Is het bij vervanging van de A5E00825001 noodzakelijk om de aandrijfparameters opnieuw te kalibreren?
De A5E00825001 slaat geen aandrijfparameters op. De aandrijfparameters MM440/MM430 worden opgeslagen op het bedieningspaneel.de aandrijving normaal opstart en leest zijn parameters van het bedieningspaneel zonder enige herkalibratiestap.
Maar...controleert of de glasvezelverbindingen correct zijn geplaatst en voert een korte loop zonder belasting uit om te controleren of de vervangingsplaat correcte uitgangsfase-stromen genereert voordat de productie met de belasting wordt hervat.
V4: De A5E00825001 is vervangen, maar de aandrijving toont nu binnen enkele minuten F0004 (overtemperatuur) bij volle belasting.
F0004 kort na een vervanging van een voedingsblok bij volle belasting is bijna zeker onjuist of ontbreekt thermisch interface materiaal (TIM) tussen de basisplaat van de FS300R12KE3-S1-module en de koelbak.
Zonder correcte TIM-toepassing is de thermische weerstand van de IGBT-koppeling tot de heat sink verscheidene malen hoger dan de ontwerpwaarde,en de IGBT-koppeling bereikt overtemperatuur onder belasting, zelfs terwijl de radiator voelt alleen matig warm.
Verwijder de montage, reinig beide oppervlakken en breng TIM opnieuw op volgens de installatieprocedure van Siemens.
Vraag 5: Met de A5E00825001 die sinds 2016 is stopgezet, is er een SINAMICS-equivalent voor een site die van MM440 naar SINAMICS G120 wordt geüpgraded?
In het SINAMICS G120-platform wordt de gelijkwaardige vermogensfunctie geleverd door de G120-vermogensmodule, de PM240, PM250 of PM260, afhankelijk van de toepassing.
Er is geen afzonderlijk IGD1-bord aan de bron; de G120 Power Module wordt vervangen als een complete eenheid.
Voor locaties die migreren van een MM440 van 90 ‰ 132 kW naar SINAMICS G120, moet de G120-vermogenmodule in de juiste rating (meestal PM240-2 of PM250-2 bij 90 kW of 110 kW),400V) biedt een gelijkwaardige motorbesturing met de huidige SINAMICS firmware en hardware ondersteuning.
