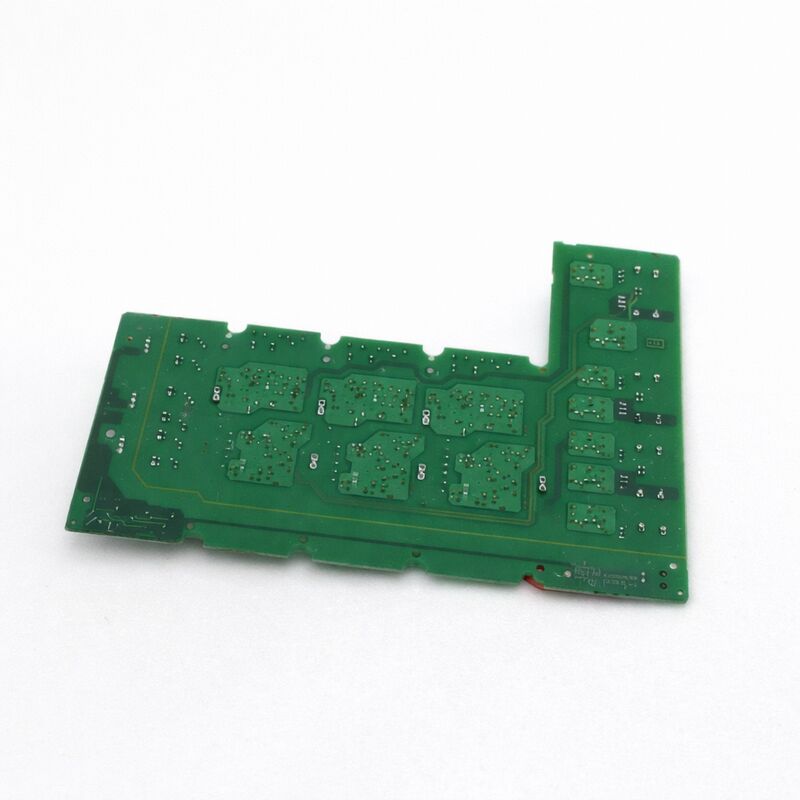

SIEMENS 430/440 INVERTER/CONVERTER DRIVER BOARDTrigger board A5E00825002 A5EOO825OO2

Siemens A5E00825002 | IGD1/R3-BGR Aansturingskaart met IGBT-uitgangsmodules — 480V / 650V DC / 260A

Onderdeelnummer: A5E00825002

Fabrikant: Siemens AG (Duitsland)

Producttype: Aansturingskaart — IGD1/R3-BGR IGBT Gate Driver met Uitgangsmodules

Productfamilie: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

Overzicht

De A5E00825002 is de IGD1/R3-BGR aansturingskaart — de eerste generatie IGBT gate driver-assemblage compleet met IGBT-uitgangsmodules — voor Siemens MICROMASTER 440 en MICROMASTER 430 AC-aandrijvingen in de klasse van 110 kW.

De kaart is het hart van het powergedeelte van de MM440 op dit vermogensniveau: het bevat de gate driver-circuits die de inverter IGBT's aansturen, het stroommeetpad dat terugvoert naar het vectorregelalgoritme van de aandrijving, en de IGBT-modules zelf die de daadwerkelijke hoogvermogen AC-schakeling uitvoeren.

De MICROMASTER 440 van 110 kW (6SE6440-2UD41-1FA1 en vergelijkbaar) wordt aangetroffen in enkele van de meest veeleisende industriële toepassingen voor continu bedrijf — grote compressoren, zware transportbanden, centrifuges, industriële ventilatoren en procespompen waar de aandrijving gedurende langere perioden dicht bij het nominale vermogen draait.

Op dit vermogensniveau neemt de fysieke grootte van de IGBT gate driver en module-assemblage aanzienlijk toe in vergelijking met MM440-varianten met een lager vermogen.

De A5E00825002 weerspiegelt dit: de R3-BGR vormfactor is een grotere, substantiëlere assemblage dan de R-serie kaarten die in kleinere framegroottes worden gebruikt.

De suffix "BGR" in de R3-BGR-aanduiding identificeert de specifieke revisie van de kaart voor deze IGBT- en stroomclassificatiecombinatie.

Het onderscheidt deze kaart van de nauw verwante A5E00825001 — die de 210A-variant bedient bij dezelfde 480V/650VDC-bus — en bevestigt dat de 260A-classificatie specifiek is voor de A5E00825002 en dat de twee kaarten niet uitwisselbaar zijn.

Belangrijkste specificaties

IGD1 — Eerste Generatie IGBT Gate Driver

De IGD1-aanduiding identificeert deze kaart als behorend tot de eerste generatie van Siemens' IGBT gate driver (IGD) serie voor SINAMICS en MICROMASTER aandrijvingen.

De IGD1-generatie legde de fundamentele architectuur vast die later evolueerde naar de IGD2 die wordt gebruikt in de SINAMICS S120 en SINAMICS G120 chassisplatforms.

De IGD1 functioneert op dezelfde manier als latere generaties: het ontvangt PWM-schakelcommando's van de besturingseenheid van de aandrijving via glasvezelverbindingen, genereert de gate-pulsen voor elke van de zes IGBT-posities in de driefasige brug, en bewaakt elke IGBT op desaturatie (overstroomdetectie) via het feedbackpad van de gate driver.

De glasvezelverbinding tussen de besturingskaart en de IGD1 zorgt voor galvanische scheiding tussen de laagspanningsbesturingselektronica en het hoogspanningsgedeelte — bij een 650V DC-bus is deze scheiding essentieel voor de veiligheid en om te voorkomen dat hoogfrequente schakelruis terugpropageren naar de besturingselektronica.

De A5E00825002 integreert de glasvezelinterface voor dit communicatiepad als onderdeel van zijn PCB-assemblage.

FS450R12KE3-S1 IGBT-module bij 260A

De FS450R12KE3-S1 is een complete driefasige IGBT-brugmodule met een nominale waarde van 450A continu (1200V VCES), gebruikt in de A5E00825002 bij een gereduceerde bedrijfstroom van 260A. Deze reductie is opzettelijk — het bedrijf van de module onder zijn piek-stroomclassificatie verlengt de thermische levensduur, vermindert de temperatuurschommelingen van de junctie tijdens belastingswisselingen en biedt marge tegen momentane overbelastingen tijdens de 150% overbelastingscapaciteit van de MM440 met intervallen van 60 seconden.

Bij 480V AC-ingang bevindt de DC-bus zich op ongeveer 650V DC.

De 1200V VCES van de FS450R12KE3-S1 biedt voldoende spanningsmarge bij deze busspanning, rekening houdend met de uitschakelspanningspieken die worden gegenereerd door de uitgangsreactor van de aandrijving en kabelinductanties.

Siemens specificeerde het 1200V-apparaat voor deze busspanning precies omdat de veiligheidsmarge bij de nominale uitgangsomstandigheden van de aandrijving vereist is voor een lange levensduur van de IGBT.

F022 Fout en de A5E00825002

De MM440 foutcode F022 — die een glasvezelinterfacefout aangeeft tussen de besturingskaart en de IGD-kaart — is een van de meest voorkomende foutcodes die geassocieerd worden met de A5E00825002 in gebruik.

Wanneer deze fout optreedt in een 110kW MM440, heeft de besturingskaart van de aandrijving de communicatie met de gate driver-kaart via de glasvezelverbinding verloren. Inspecteer vóór het vervangen van de kaart de glasvezelkabels tussen de A5E00825002 en de besturingskaart: controleer op gebroken vezels, vervuilde connectoren of kabels die zo strak zijn gebogen dat de vezel is gebroken.

Een beschadigde vezel is veel vaker de oorzaak van F022 dan een daadwerkelijke kaartfout.

Als de glasvezelverbindingen intact zijn en F022 aanhoudt, is de gate driver-circuits op de A5E00825002 zelf defect en is kaartvervanging vereist.

Veelgestelde vragen

V1: De MM440 110kW aandrijving toont F022 (glasvezelkaartfout). De A5E00825002 is visueel geïnspecteerd en er is geen fysieke schade zichtbaar. Wat moet worden gecontroleerd voordat de kaart wordt vervangen?

F022 zonder zichtbare fysieke schade is bijna altijd een probleem met de glasvezelkabel in plaats van een kaartfout. Verwijder elke glasvezelkabel uit de connectoren van de A5E00825002 en uit de connectoren van de besturingskaart. Inspecteer de kabeluiteinden onder fel licht — let op vervuiling, barsten in de plastic vezelmantel of verkleuring aan de punt.

Test de transmissie van elke kabel met een eenvoudige LED-bron en detector indien beschikbaar. Vervang elke verdachte kabel. Sluit opnieuw aan en schakel in voordat u concludeert dat de A5E00825002 kaart defect is.

V2: De A5E00825002 is geclassificeerd op 260A, maar de FS450R12KE3-S1 IGBT is geclassificeerd op 450A. Waarom is er zo'n groot verschil?

De 450A-classificatie van de IGBT is zijn piek- of absolute maximale collectorstroom onder gepulste omstandigheden bij een gecontroleerde kastemperatuur. In de continue, thermisch beperkte omgeving van een afgesloten aandrijfkast, met de schakelverliezen van PWM op de draaggolffrequentie van de aandrijving en de overbelastingscapaciteit van de aandrijving meegerekend, is de praktische continue stroom van deze module aanzienlijk lager.

De 260A continue classificatie van de A5E00825002 is de thermisch duurzame output onder nominale omgevingsomstandigheden voor het MM440 aandrijfkast, rekening houdend met al deze factoren. De marge tussen 260A en 450A biedt de ruimte voor de 150% overbelasting van de aandrijving en voor de levensduur van de module.

V3: Kan de A5E00825002 (260A) kaart worden gebruikt in een MM440 die oorspronkelijk de A5E00825001 (210A) kaart had?

Nee — de twee kaarten bedienen verschillende aandrijvingsclassificaties (110 kW versus de lager geclassificeerde aandrijving die geassocieerd wordt met 210A). De fysieke montage kan er vergelijkbaar uitzien, maar de gate drive-configuratie, de kalibratie van de stroomsensor en de parameters van de besturingsinterface zijn afgestemd op de specifieke aandrijving die ze bedienen.

Het installeren van een 260A kaart in een aandrijving die is ontworpen voor de 210A kaart introduceert een mismatch in de stroommeting — de stroomschaling van de besturingskaart zal onjuist zijn, wat resulteert in onjuiste stroombegrenzing, valse overstroomfouten of onderbeschermde IGBT-werking. Bevestig altijd het exacte A5E-nummer aan de hand van het etiket van de geïnstalleerde kaart voordat u een vervanging bestelt.

V4: Is het bij het vervangen van de A5E00825002 noodzakelijk om ook thermisch interface materiaal aan te brengen tussen de IGBT-module en de koellichaam?

Ja, zonder uitzondering. De IGBT-module maakt nauw contact met het aluminium koellichaam van de aandrijving over zijn basisplaat.

Het thermisch interface materiaal — typisch een faseveranderende compound of pad — vult de microscopische luchtspleten tussen de twee oppervlakken, waardoor de thermische weerstand van IGBT-junctie naar koellichaam drastisch wordt verminderd.

Zonder correct TIM kunnen de IGBT-junctietemperaturen onder volledige belasting tientallen graden hoger zijn dan de koellichaamtemperatuur, gemakkelijk de absolute maximale junctietemperatuur van de module bereikend.

Een overtemperatuurfout (F0004 in MM440) of voortijdige IGBT-uitval zal het gevolg zijn. Volg Siemens' gespecificeerde TIM-toepassingsprocedure tijdens installatie.

V5: De aandrijving draaide voorheen op volle 110kW belasting zonder problemen. Na een stroomuitval toont de aandrijving nu F0001 (overstroom) bij elke belasting boven 50%. Is dit de A5E00825002?

Een overstroomdrempel die daalt na een stroomgebeurtenis — met name bij een specifiek belastingspercentage — duidt er doorgaans op dat één IGBT-positie in de A5E00825002 gedeeltelijk beschadigd is.

De IGBT kan nog steeds geleiden en schakelen, maar met een verslechterde VCE(sat)-karakteristiek, waardoor deze bij een lagere stroom dan voorheen desatureert. Het desaturatiedetectiecircuit van de gate driver triggert F0001 wanneer het deze abnormale VCE(sat) detecteert.

Volledige belasting onthult de fout omdat de stroom hoog genoeg is om de verslechterde beschermingsdrempel te activeren.

Een oscilloscoopmeting van de drie motorfase stromen tijdens de fout zal doorgaans asymmetrie in één fase vertonen — wat wijst op de specifieke beschadigde IGBT-positie voordat wordt besloten tot volledige kaartvervanging.
