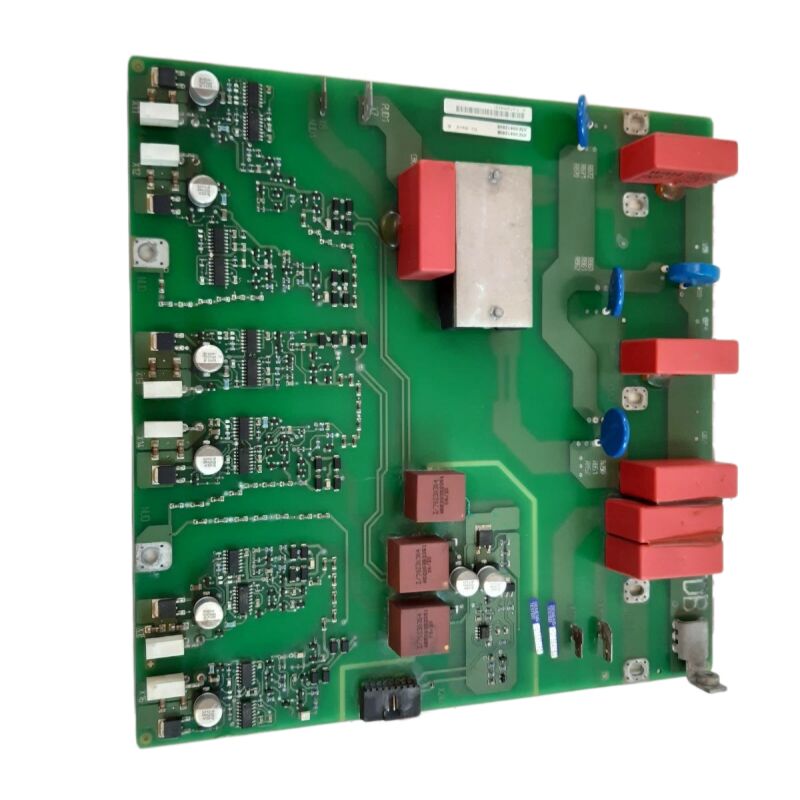

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board Board A5E01105817 A5EO11O5817

Siemens A5E01105817 | SINAMICS V50 SCR Firing Card — Analoge Thyristor Triggerprintplaat voor Waterpomp Aandrijving

Onderdeelnummer: A5E01105817

Fabrikant: Siemens AG (Duitsland)

Producttype: SCR Firing Card — Analoge Triggerprintplaat (Thyristor Gate Drive)

Productfamilie: SINAMICS V50

Toepassing: Waterpomp, ventilator en HVAC/W/WW infrastructuuraandrijvingen

Overzicht

De A5E01105817 is de SCR firing card — de thyristor trigger- en analoge signaalverwerkingskaart — voor de Siemens SINAMICS V50 aandrijving. De V50 was Siemens' infrastructuuraandrijvingsplatform, speciaal ontworpen voor water- en afvalwater-, HVAC- en pomptoepassingen in het vermogensbereik van 37 kW tot 250 kW (50 tot 400 pk).

Dit zijn de aandrijvingen die waterleidingsystemen, pompen van zuiveringsinstallaties, grote circulatieventilatoren en koeltoreninstallaties aansturen — belastingen waarbij variabele snelheid aanzienlijke energiebesparingen oplevert in vergelijking met bedrijf met vaste snelheid en mechanische flowregeling.

De A5E01105817 bekleedt een cruciale positie in de vermogensconversieketen van de V50.

Het AC-ingangsstadium van de aandrijving gebruikt een thyristorgelijkrichter (SCR) — een bank siliciumgestuurde gelijkrichters — om de binnenkomende driefasige AC-voeding om te zetten in de DC-linkspanning die de invertersectie voedt.

In tegenstelling tot een passieve diodegelijkrichter, is de thyristorgelijkrichter fasegestuurd: de vuurhoek van elke thyristor wordt aangepast om de DC-busspanning te regelen en de voorlading van de DC-linkcondensatoren tijdens het opstarten te beheren.

De A5E01105817 genereert deze thyristor vuurpulsaties en verzorgt de analoge signaalconditioneringsfuncties die verband houden met de AC-ingangs- en voorladingscircuits.

De aanduiding "analoge kaart" die op deze printplaat van toepassing is, weerspiegelt de rol ervan bij het verwerken van de analoge meet- en regelsignalen in de vermogensconversie-voorkant van de V50 — spanningsmetingen, stroomdetectie en de fasegesynchroniseerde timing-signalen die bepalen wanneer elke thyristor in de gelijkrichterbrug wordt geactiveerd.

Dit zijn fundamenteel analoge functies die zich vóór de digitale besturingsprocessor van de aandrijving bevinden.

Belangrijkste specificaties

SCR Ontsteking — Fasehoekregeling in de V50 Gelijkrichter

Een thyristor (SCR) is een halfgeleiderapparaat dat stroom geleidt na ontvangst van een gatepuls en blijft geleiden totdat de stroom erdoor nul wordt. In een driefasige converterbrug zijn zes thyristors zo gerangschikt dat elk geleidt tijdens het deel van de AC-golfcyclus dat aan zijn positie is toegewezen.

Door de vuurhoek — het punt in de AC-cyclus waarop de gatepuls wordt geleverd — te variëren, kan de gemiddelde DC-uitgangsspanning van de gelijkrichter worden geregeld.

De A5E01105817 beheert deze vuurhoekregeling.

Het detecteert de nuldoorgangen van alle drie de AC-voedingsfasen — waardoor de faseverwijzing voor elke thyristorpositie wordt vastgesteld — en genereert vuurpulsaties op de bevolen hoek ten opzichte van deze verwijzingen.

De vuurhoek wordt ingesteld door de hoofdregelings-elektronica van de aandrijving op basis van de DC-busspanningssetpoint. Tijdens normale werking wordt de vuurhoek beheerd om de DC-linkspanning binnen het werkingsbereik te houden. Tijdens de voorlading bij het opstarten wordt de vuurhoek geleidelijk geavanceerd om de DC-busspanning geleidelijk op te bouwen zonder de condensatoren te belasten.

Het fase-synchronisatiescircuit van de printplaat moet gedurende de gehele werking vergrendeld blijven met de AC-voedingsfrequentie.

Verlies van synchronisatie — door een tijdelijke voedingsstoring of een printplaatfout — genereert een vuurpulsatietimingfout die onmiddellijk de gecontroleerde uitgang van de gelijkrichter verstoort.

Analoge Signaalverwerkingsfuncties

Naast SCR-ontsteking voert de A5E01105817 analoge signaalconditionering uit voor de ingangsmetingen van de V50. AC-spanningsmetingen van de voedingsklemmen worden verwerkt via de signaalconditioneringscircuits van de printplaat om de spanningsfeedbacksignalen te produceren die worden gebruikt door de DC-busspanningsregelaar.

De magnitude en symmetriegegevens van de fasenspanning van de voeding worden uit deze metingen geëxtraheerd en vergeleken met de drempelparameters van de aandrijving — de detectie van voedingsfouten is afhankelijk van dit pad.

De printplaat conditioneert ook de ankerstroommeting van het gelijkrichtercircuit.

Deze stroomfeedback voedt zowel de stroombegrenzingsfunctie van de gelijkrichter als het aardfoutdetectie-algoritme.

Nauwkeurige stroommeting via de A5E01105817 is daarom niet alleen cruciaal voor normale regeling, maar ook voor het beschermingsgedrag van de aandrijving.

SINAMICS V50 Platform Context

De SINAMICS V50 richtte zich op een specifiek marktsegment: grote water-, afvalwater- en HVAC-installaties waar aandrijfvermogens van 37 kW tot 250 kW typisch zijn, en waar het toepassingsprofiel — lange draaiperiodes bij variabele belasting, relatief infrequent start-stop cycli, pompspecifieke besturingsfuncties — een speciaal gebouwde oplossing vereiste in plaats van een algemene aandrijving.

De V50 bevatte ingebouwde pompspecifieke functies: multi-pomp cascadebesturing, leidingvulroutines om waterslag te voorkomen, droogloopdetectie en energiebewaking afgestemd op het bedrijfsprofiel van waterinfrastructuur.

Toen het V50-platform niet meer werd geproduceerd, verwees Siemens voor dit toepassingssegment naar de SINAMICS G120X voor vervanging.

De G120X zet de toepassingsfocus van de V50 voort — pomp- en ventilatorgeoptimaliseerd, ingebouwde energiebesparende functies — maar gebruikt IGBT-gebaseerde gelijkrichting in plaats van thyristorgelijkrichting, en gebruikt de huidige SINAMICS G-besturingsarchitectuur in plaats van de interne architectuur van de V50.

Veelgestelde vragen

V1: De SINAMICS V50 toont een onderspanningsfout op de DC-bus bij het opstarten, maar de AC-voeding is binnen de specificaties bevestigd. Zou de A5E01105817 de oorzaak kunnen zijn?

Onderspanning op de DC-bus bij het opstarten met een bevestigde gezonde AC-voeding wijst direct op een probleem in het gelijkrichtergedeelte of de ontsteking ervan.

De A5E01105817 is de meest waarschijnlijke foutbron — een defecte ontsteking betekent dat de thyristors in de gelijkrichterbrug niet worden geactiveerd, zodat er geen DC-busspanning opbouwt ondanks de aanwezige AC-voeding. Controleer of er thyristor voorladingsfouten worden geregistreerd voordat de onderspanningsfout verschijnt.

Verifieer ook of de AC-fase-synchronisatie-ingangen naar de printplaat intact zijn — beschadigde synchronisatiesignaalverbindingen produceren onjuiste vuurhoeken die resulteren in een lage of geen gelijkgerichte DC-uitgang.

V2: Kan de A5E01105817 SCR firing card op printplaatniveau worden gerepareerd in plaats van vervangen?

Componentniveau reparatie is haalbaar voor printplaten zoals de A5E01105817 waar de storing gelokaliseerd is tot identificeerbare componenten — pulstransformatoren, optocouplers, nuldoorgangsdetectie IC's, of passieve componenten in de RC-timingnetwerken.

Een gespecialiseerd reparatiebedrijf voor aandrijvingen met ervaring met Siemens analoge triggerkaarten kan vaak het defecte component identificeren en vervangen voor een fractie van de kosten van het verkrijgen van een vervangende printplaat.

Reparatie is met name aantrekkelijk voor niet meer geproduceerde onderdelen waar de levering van vervangende printplaten uit de aftermarket beperkt of onzeker is.

Vraag altijd om een functionele belastingsproef na reparatie om te bevestigen dat alle zes ontstekingkanalen correct functioneren.

V3: De V50 aandrijving vuurt de SCR-brug, maar toont ongebalanceerde fase-stromen aan de ingang. De voeding is bevestigd gebalanceerd. Veroorzaakt de A5E01105817 dit waarschijnlijk?

Ongebalanceerde ingangsstromen met een bevestigde gebalanceerde voeding is een klassiek teken van niet-uniforme vuurhoeken over de zes SCR-posities — één of meer kanalen op de A5E01105817 leveren zijn vuurpuls op een andere fasehoek dan de andere.

Dit kan het gevolg zijn van een verschoven RC-component in het timingnetwerk voor één kanaal, of van een verslechterde pulstransformator.

Verifieer door de fasehoek van elke thyristor gatepuls te meten ten opzichte van zijn corresponderende AC-nuldoorgang, met behulp van een oscilloscoop.

Niet-uniforme hoeken bevestigen een probleem met de ontstekingkaart.

V4: Een vervangende A5E01105817 is geïnstalleerd en de aandrijving start zonder storing, maar de voorlaadtijd lijkt langer dan voorheen. Is dit normaal?

Een iets langere voorlaadtijd na een printplaatvervanging kan optreden als de voorlaad-vuurhoek-ramp parameters van de nieuwe printplaat verschillen van de componenttoleranties van de originele printplaat.

In de meeste gevallen is dit ongevaarlijk en werkt de aandrijving normaal na voltooiing van de voorlading.

Als de voorlaadtijd aanzienlijk langer is — meerdere minuten in plaats van seconden — verifieer dan of de DC-busspanning daadwerkelijk met een redelijke snelheid opbouwt tijdens de voorlading.

Overmatig langzame opbouw met een functionele ontstekingkaart kan duiden op een probleem met de voorlaadweerstand of contactor dat losstaat van de SCR-ontstekingkaart.

V5: De SINAMICS V50 heeft het einde van zijn levensduur bereikt en er wordt een vervangende aandrijving gepland. Wat is het aanbevolen migratiepad?

Voor pomp- en ventilator-toepassingen in het vermogensbereik van de V50 is de SINAMICS G120X Siemens' huidige opvolgerplatform. Het dekt hetzelfde 37–250 kW bereik met pompspecifieke besturingsfuncties, energieoptimalisatie en veldbusconnectiviteit.

In tegenstelling tot de thyristorgelijkrichter van de V50, gebruikt de G120X een IGBT-gebaseerde actieve front-end optie voor verbeterde stroomkwaliteit, of een passieve diodegelijkrichter in de standaardconfiguratie. Migratieplanning moet rekening houden met de verschillen in regelingsbedrading, parametrisering en veldbusconfiguratie tussen de twee platforms.

Siemens biedt toepassingsspecifieke migratie-ondersteuningsdocumentatie voor V50-naar-G120X-overgangen.
