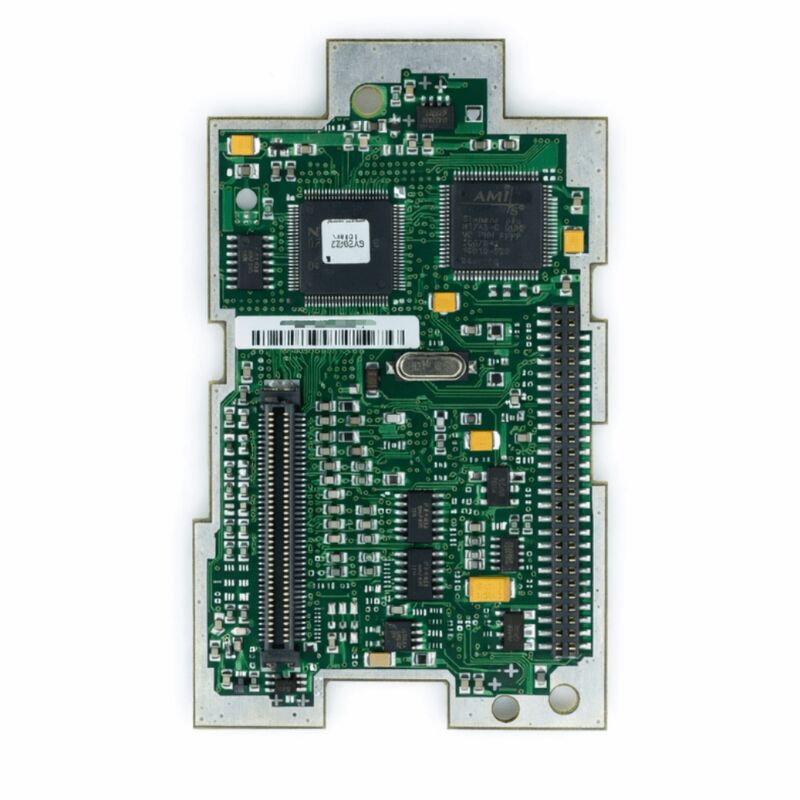

ORIGINALE SIEMENS MM430 INVERTER/CONVERTER CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 | Inverter CPU / IO Besturingskaart — Industriële Variabele Frequentie Aandrijfsystemen

Onderdeelnummer: MC00160783M01

Producttype: Inverter CPU / IO Besturingskaart (Geïntegreerde Besturingsprintplaat)

Functie: Centrale CPU en input/output interface besturingskaart voor industriële frequentieomvormer / inverter systemen

Toepassing: Industriële AC-motor aandrijvingen met variabele snelheid, frequentieomvormers, automatiseringsaandrijfsystemen

Overzicht

De MC00160783M01 is een geïntegreerde CPU en I/O besturingsprintplaat ontworpen voor industriële variabele frequentieaandrijving (VFD) en inverter systemen. In de architectuur van een moderne industriële inverter is de CPU IO besturingskaart de operationele kern: het brengt de processor van de aandrijving samen — die de motorbesturingsalgoritmen, parameterbeheer en communicatieprotocollen uitvoert — met de input/output interface circuits die de aandrijving verbinden met het bredere automatiseringssysteem.

Op één printplaat beheert de CPU IO besturingskaart de realtime berekeningen die nodig zijn voor motorbesturing en beheert tegelijkertijd de discrete en analoge signalen die de aandrijving verbinden met sensoren, actuatoren, PLC's en bedieningspanelen.

Industriële frequentieomvormers vertrouwen op de CPU IO kaart als hun besluitvormingscentrum.

Snelheidsreferenties komen binnen vanuit het fabrieksbesturingssysteem. Terugkoppelingssignalen van motorstroomsensoren, encoderfeedback en temperatuurmonitors worden verwerkt. Besturingsuitgangen voor start, stop, vooruit, achteruit en foutrelais gaan via de IO-interface naar buiten. Dit alles passeert de MC00160783M01.

Wanneer deze kaart defect raakt, verliest de aandrijving doorgaans alle operationele capaciteit — deze kan inschakelen maar geen commando's accepteren, of de zelftestreeks helemaal niet voltooien.

De versieaanduiding M01 van de MC00160783M01 identificeert dit als de eerste versie van deze specifieke kaart, wat de rol ervan in de configuratiebasislijn van de aandrijving vastlegt.

Industriële besturingskaarten van dit type zijn ontworpen volgens strenge betrouwbaarheidsnormen — ze moeten continu en zonder onderbreking werken in industriële omgevingen waar trillingen, temperatuurvariaties en elektromagnetische ruis routine zijn.

Belangrijkste specificaties

Geïntegreerde CPU en IO Architectuur

De MC00160783M01 integreert twee functies die in eerdere aandrijvingsgeneraties vaak aparte printplaten innamen: de CPU en de IO-interface. Het CPU-gedeelte voert het motorbesturingsalgoritme uit — in moderne aandrijvingen is dit doorgaans een vectorbesturings- of direct-koppelbesturingsalgoritme dat precieze timing en hoge bemonsteringsfrequenties vereist.

Het algoritme berekent de benodigde spanningsvectoren die op de motor moeten worden toegepast op basis van de bevolen snelheid of koppel en de gemeten motorstromen.

Het genereert de PWM-schakelcommando's die naar de IGBT-gate-drivers van de aandrijving gaan, en dat doet het met een cyclustijd gemeten in microseconden.

Het IO-gedeelte beheert de langzamere maar even belangrijke taak van het koppelen van de aandrijving aan de fabrieksomgeving.

Digitale ingangen ontvangen signalen van externe bronnen: het PLC startcommando, het foutbevestigingssignaal, de ingang van de thermische motorbeveiliging, de noodstoplus. Digitale uitgangen sturen statusignalen terug naar de PLC: aandrijving draait, op snelheid, fout, gereed.

Analoge ingangen nemen snelheidsreferenties van het procesbesturingssysteem — typisch 4–20mA stroomsignalen of 0–10V spanningssignalen.

Analoge uitgangen rapporteren de werkelijke motorsnelheid of het koppel terug naar het DCS- of SCADA-systeem.

Het combineren van beide functies op de MC00160783M01 vermindert het aantal printplaten in de aandrijving, vereenvoudigt de interne bedrading en verbetert de signaalintegriteit — de CPU en IO-interface delen een gemeenschappelijke aardreferentie zonder het signaalpad tussen printplaten dat aparte ontwerpen vereisen.

Motorbesturingsverwerking

De CPU op de MC00160783M01 voert realtime motorbesturing uit met de snelheid die de modulatiestrategie van de aandrijving vereist. Voor een typische industriële inverter die draait op een schakelfrequentie van 2 kHz tot 16 kHz, draait de besturingscyclus op dezelfde frequentie — de CPU moet zijn volledige besturingslusberekening voltooien binnen één schakelperiode.

Bij 4 kHz schakelfrequentie is dat 250 microseconden per besturingscyclus.

Binnen dat venster leest de CPU ADC-ingangen, voert het besturingsalgoritme uit, werkt de PWM-duty cycles bij en verwerkt eventuele communicatieverzoeken.

De IO-processor, die gelijktijdig draait, scant de digitale ingangen met een snelheid die snel genoeg is om signalen van de fabriek op te vangen — een aan/uit-signaal of een foutingang moet binnen enkele milliseconden worden gedetecteerd om adequaat te reageren.

De analoge ingangen worden bemonsterd met snelheden die geschikt zijn voor de langzaamste procesvariabele (typisch snelheidsreferentie met een updatefrequentie van 10 ms) tot het snelste terugkoppelingssignaal (stroomterugkoppeling bemonsterd met de besturingscyclusfrequentie).

Overwegingen bij vervanging

Bij het vervangen van de MC00160783M01 moet de parameterinstelling van de aandrijving — die alle configuratiegegevens voor de motor, de besturingsmodus, de IO-toewijzing, de communicatie-instellingen en de beveiligingsdrempels opslaat — worden geback-upt van de aandrijving voordat deze wordt verwijderd.

Na het installeren van de vervangende printplaat en het inschakelen van de aandrijving, controleer of het geheugen van de aandrijving de parameterinstelling behoudt (sommige aandrijvingen slaan parameters op in niet-vluchtig geheugen op de printplaat zelf, terwijl andere ze opslaan in een aparte geheugenmodule of in de besturingseenheid).

Als de parameterinstelling op de vervangen printplaat is opgeslagen, moet deze vóór ingebruikname opnieuw worden geladen vanuit de back-up.

Jumperinstellingen, DIP-schakelaarposities en eventuele hardwareconfiguratieschakelaars op de originele printplaat moeten worden overgezet of overeenkomen met de vervangende printplaat vóór installatie.

Veelgestelde vragen

V1: Na een blikseminslag op de fabrieksstroomtoevoer reageert de omvormer niet meer op commando's. De vermogensfase lijkt onbeschadigd en de DC-bus laadt correct. Is de MC00160783M01 de oorzaak van de storing?

Door bliksem geïnduceerde overspanningsgebeurtenissen beschadigen vaak het IO-interfacegedeelte van de besturingskaart — de digitale ingang optocouplers en de analoge ingang beveiligingscircuits zijn de meest blootgestelde componenten.

Als de aandrijving inschakelt (DC-bus laadt, display licht op) maar niet reageert op ingangssignalen en geen motoruitgang genereert, is de IO-interface op de MC00160783M01 waarschijnlijk beschadigd.

Controleer op andere indicatoren: een foutcode op het display die wijst op een interne hardwarefout bevestigt schade op printplaatniveau.

V2: Het display van de aandrijving is volledig leeg na het inschakelen. De voedingsspanning is correct bevestigd. Is de MC00160783M01 de oorzaak van de storing?

Een leeg display met een correct bevestigde voedingsspanning suggereert dat de interne voeding van de CPU-kaart is uitgevallen, of dat de displaycommunicatie tussen de CPU-kaart en het displaypaneel is onderbroken.

Voordat u concludeert dat de CPU IO-kaart defect is, controleer de verbindingskabel tussen de kaart en het displaypaneel — plaats deze opnieuw.

Controleer ook eventuele besturingsstroomzekeringen op de kaart. Als de voeding de kaart bereikt, maar het display leeg blijft, moet de CPU-kaart worden vervangen.

V3: De aandrijving draait de motor correct in lokale handmatige modus, maar reageert niet op externe commando's via de digitale ingangen. De IO-bedrading is correct geverifieerd. Wat is de waarschijnlijke storing?

Een aandrijving die lokaal reageert, maar niet op afstand met correct geverifieerde IO-bedrading, suggereert dat het digitale ingangsgedeelte van de MC00160783M01 een storing heeft — de optocouplers voor de externe commando-ingangen kunnen defect zijn geraakt terwijl andere circuits functioneel blijven.

Verifieer de parameterinstellingen die kiezen tussen lokale en externe besturingsbron — zorg ervoor dat de aandrijving is geconfigureerd voor externe ingangsbesturing.

Als de instellingen correct zijn en de digitale ingang LED-indicatoren op de kaart niet oplichten wanneer de externe signalen worden toegepast, zijn de ingang optocouplers defect geraakt.

V4: Een vervangende MC00160783M01 is geïnstalleerd. De aandrijving draait, maar geeft een onjuiste motorsnelheid weer op de analoge uitgang en de PLC ontvangt verkeerde snelheidsfeedback. Wat moet worden gecontroleerd?

Onjuiste analoge uitgangssignalen na kaartvervanging worden doorgaans veroorzaakt door een kalibratie-offset in het analoge uitgangsgedeelte van de nieuwe kaart, of door een mismatch in de parameters voor de configuratie van het uitgangsbereik. Controleer de parameterinstellingen voor het analoge uitgangsbereik (selectie van 0–10V of 4–20mA, en de uitgangsschaal).

Als de parameters overeenkomen met de oorspronkelijke configuratie, maar de uitgang nog steeds onjuist is, heeft het analoge uitgangscircuit op de vervangende kaart een kalibratie- of componentprobleem dat onderhoud vereist.

V5: De MC00160783M01 wordt beschreven als versie M01. Als een vervanging M02 of een latere revisie toont, is het dan veilig te gebruiken?

Revisies van een besturingskaart binnen dezelfde onderdeelnummerfamilie zijn over het algemeen achterwaarts compatibel — de M02 revisie zou componentupdates of betrouwbaarheidsverbeteringen bevatten, terwijl dezelfde functionele specificatie en fysieke interface behouden blijven.

Bevestig echter met de documentatie van de aandrijffabrikant of de catalogus met reserveonderdelen dat de M02 revisie wordt vermeld als een directe vervanging voor M01 vóór installatie.

Sommige revisiewijzigingen omvatten firmware-updates die parametercompatibiliteit beïnvloeden.
