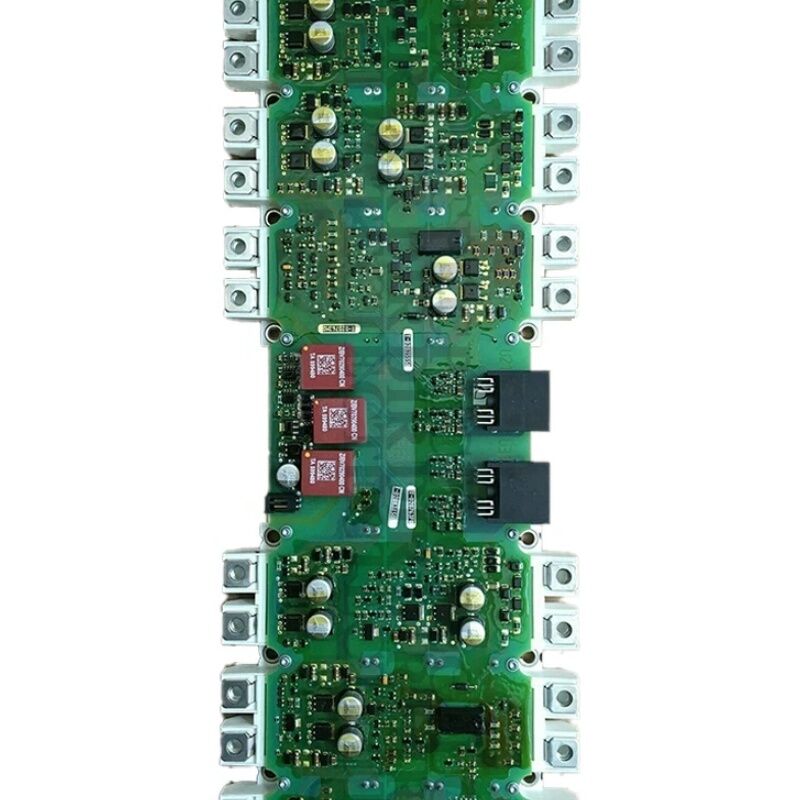

ORIGINALE SIEMENS S120 INVERTER/CONVERTER IGD Trigger Board A5E36717803 A5E367178O3

Siemens A5E36717803 | SINAMICS Power Block Reparatie — IGD2/R4 480V/490A met Dual FS450R12KE3-S1 IGBT Modules

Onderdeelnummer: A5E36717803

WLX Referentie: WLX_999999

Fabrikant: Siemens AG (Duitsland)

Producttype: SINAMICS Power Block Reparatie Assemblage — IGD2/R4 Drive Control Inverter Board

Overzicht

De A5E36717803 is de SINAMICS Power Block Reparatie assemblage in de IGD2/R4-serie voor 480V/490A-toepassingen — de volgende generatie gate driver board en IGBT-module set die de eerdere A5E00714562 en A5E00825002 assemblages opvolgde. Waar die eerdere power blocks elk één FS450R12KE3-S1 IGBT-module bevatten, brengt de A5E36717803 de configuratie een stap verder: het bevat twee FS450R12KE3-S1 IGBT-modules, waardoor deze assemblage de hogere continue stroomsterkte van 490A krijgt die nodig is voor SINAMICS-drives in het hogere bereik van het 480V-chassis-stroombereik.

De WLX_999999-aanduiding — zichtbaar op het productlabel naast het A5E-nummer — is de interne service-engineeringreferentie van Siemens voor deze specifieke power block-configuratie. WLX-voorvoegde referenties identificeren reparatie-assemblages op basis van hun service-engineeringbatch, waardoor ze worden onderscheiden van productnummers voor de markt.

Het A5E36717803-nummer is wat verschijnt in bestelsystemen en reserveonderdelendatabases; de WLX-referentie is wat service-ingenieurs gebruiken bij het documenteren van veld-reparaties en service-records.

Deze assemblage wordt geleverd als een complete, gematchte eenheid — het IGD2 gate driver board en beide IGBT-modules worden samen geleverd, thermisch interface-klaar voor installatie.

Het matchen van het gate driver board met de specifieke IGBT-modules is niet toevallig: de gate drive-parameters (gate weerstandswaarden, uitgangsstroomcapaciteit, timing) in het IGD2-board zijn specifiek gekalibreerd voor de gate-kenmerken van de FS450R12KE3-S1.

Het scheiden van de assemblage en het individueel inkopen van componenten brengt het risico van een mismatch in de gate-drive met zich mee, wat de levensduur van de IGBT kan verkorten of abnormaal schakelgedrag kan genereren.

Belangrijkste Specificaties

Dual-IGBT Configuratie bij 490A

De stap van single-IGBT naar dual-IGBT configuraties wordt gedreven door de thermische limieten van individuele IGBT-modules. De FS450R12KE3-S1 heeft een nominale waarde van 450A, maar in de praktijk, bij de hoogste continue uitgangsstromen en met volledige draaggolffrequentie-werking, beperkt het thermische budget van een enkele module de bruikbare stroom onder de 490A.

Door twee FS450R12KE3-S1 modules te installeren — één voor elke helft van de inverter faseparen of in een parallelle configuratie — verspreidt de A5E36717803 de stroom en warmte tussen twee apparaten, waardoor de hogere 490A-rating wordt bereikt terwijl elke module binnen zijn veilige werkgebied blijft.

Dit dual-module ontwerp verbetert ook de betrouwbaarheid door derating. Elke module werkt op een lager percentage van zijn absolute maximale rating, wat de temperatuurschommeling van de junctie tijdens belastingcycli vermindert en de nuttige levensduur van de module verlengt in vergelijking met een single-module ontwerp dat dichter bij zijn limiet werkt.

Het IGD2 gate driver board in de A5E36717803 is aangepast om beide IGBT-modules gesynchroniseerd aan te sturen — beide apparaten in een bepaalde inverter fasepositie ontvangen hun gate-pulsen tegelijkertijd, wat zorgt voor een gebalanceerde stroomverdeling tussen de twee parallelle modules.

IGD2/R4 Architectuur

De R4-vormfactor identificeert het fysieke montageformaat dat wordt gebruikt in dit stroombereik van SINAMICS chassis-drives. Het IGD2-board wordt direct op de IGBT-module assemblage gemonteerd en maakt verbinding met de Control Unit van de drive via een gestandaardiseerde interface.

Deze interface draagt de PWM-schakelcommando's van de CU naar de IGD2, en draagt de stroommeting en temperatuursensor-gegevens van de IGD2 terug naar de closed-loop controle-algoritmen van de CU.

Het IGD2-board implementeert hardware-matige desaturatiebescherming op elke IGBT-positie. Wanneer een IGBT wordt aangestuurd om in te schakelen, bewaakt de IGD2 de collector-emitter spanning.

Als de spanning niet daalt tot het verwachte verzadigingsniveau — wat aangeeft dat het apparaat de bevolen stroom niet kan geleiden — onderdrukt de IGD2 onmiddellijk alle gate-pulsen. Deze reactie op microseconde-niveau voorkomt het soort aanhoudende overstroom dat IGBT-juncties vernietigt, en werkt sneller dan enige softwarefoutreactie in de Control Unit.

Opmerking Thermisch Interface Materiaal (TIM)

De "TIM"-suffix die soms wordt vermeld in A5E36717803 service-documentatie geeft aan dat de assemblage wordt geleverd met Thermal Interface Material vooraf aangebracht of inbegrepen. Correcte thermische koppeling tussen de basisplaten van de IGBT-module en de heatsink van de drive is cruciaal — de thermische weerstand bij deze interface bepaalt direct hoe hoog de IGBT-junctietemperatuur oploopt tijdens volledige belasting.

Ontbrekend of onjuist aangebracht TIM is een veelvoorkomende oorzaak van post-installatie IGBT-overtemperatuuralarmen (F30022), zelfs wanneer de heatsink zelf goed wordt gekoeld.

FAQ

V1: De drive heeft momenteel een A5E00714562 power block. Kan A5E36717803 direct als vervanging worden geïnstalleerd?

De A5E36717803 is de door Siemens aangewezen opvolger van A5E00714562 en is ontworpen als de veldvervanging voor die assemblage. In de meeste SINAMICS G120 en G150 chassis-configuraties in het toepasselijke stroombereik, wordt deze op dezelfde positie geïnstalleerd en heeft dezelfde interface.

Bevestig echter de productiestatus en firmwareversie van de specifieke drive tegen de opvolger-toepasbaarheidstabel van Siemens.

Sommige zeer vroege productiedrives vereisen mogelijk een firmware-update voordat de elektronische identificatie van het nieuwere IGD2-board correct wordt herkend door het componentbeheersysteem van de drive.

V2: Wat betekent de "WLX_999999"-aanduiding op het label?

WLX is het interne service-engineering batch-referentiesysteem van Siemens voor drive-reparatie-assemblages. WLX_999999 identificeert deze specifieke power block-configuratie binnen het reparatie-onderdelensysteem van Siemens.

Het wordt gebruikt door Siemens service-ingenieurs voor reparatiedocumentatie en service-records.

Voor bestel- en reserveonderdelendoeleinden is het A5E36717803-nummer de juiste referentie. Het WLX-nummer vervangt het A5E-nummer niet in enige inkoop- of inventariscontext.

V3: De drive toont F30022 (IGBT-overtemperatuur) binnen 10 minuten na volledige belasting na installatie van het A5E36717803 power block. De heatsink voelt niet heet aan. Wat is de meest waarschijnlijke oorzaak?

F30022 kort na installatie met een koele heatsink is het klassieke teken van onjuist of ontbrekend thermisch interface-materiaal tussen de basisplaten van de IGBT-module en het heatsink-oppervlak.

Als TIM niet werd aangebracht tijdens de installatie, of ongelijk werd aangebracht, is de thermische weerstand van de IGBT-junctie naar de heatsink veel hoger dan verwacht door het thermische model van de drive.

De IGBT-junctie bereikt overtemperatuur voordat het heatsink-lichaam de tijd heeft om significant op te warmen.

Verwijder en installeer het power block opnieuw met correcte TIM-toepassing volgens de installatieprocedure van Siemens.

V4: De A5E36717803 bevat twee IGBT-modules. Als één van de twee modules defect raakt in gebruik, kan dan alleen die module worden vervangen?

Nee — het vervangen van een enkele module terwijl de andere behouden blijft, verandert de gematchte paar-kenmerken van de assemblage.

De twee FS450R12KE3-S1 modules in de A5E36717803 werken parallel en moeten gematchte schakelkenmerken hebben voor een gebalanceerde stroomverdeling.

Wanneer één defect raakt, moet de complete A5E36717803 assemblage worden vervangen.

Het installeren van een nieuwe IGBT-module naast een oude module met verschillende gate-drempel- en schakelsnelheidskenmerken riskeert ongelijke stroomverdeling, wat de nieuwe module kan overbelasten of timing-onbalans kan veroorzaken.

V5: Dit power block staat vermeld als niet meer in productie. Is A5E36717803 nog steeds via een kanaal verkrijgbaar?

Nu het onderdeel door Siemens is stopgezet, is de industriële aftermarket de primaire bron. Gespecialiseerde SINAMICS drive-reparatiebedrijven hebben vaak geteste power block-assemblages uit deze serie op voorraad.

Bij inkoop, bevestig dat de WLX-referentie op het label overeenkomt om te verifiëren dat de assemblage de juiste configuratie is, en vraag om documentatie met functionele testresultaten vóór verzending.

Service-uitwisselingsprogramma's — waarbij een defecte unit wordt geretourneerd in ruil voor een geteste vervanging — zijn een andere optie die door veel industriële drive-reparatiespecialisten wordt aangeboden.
