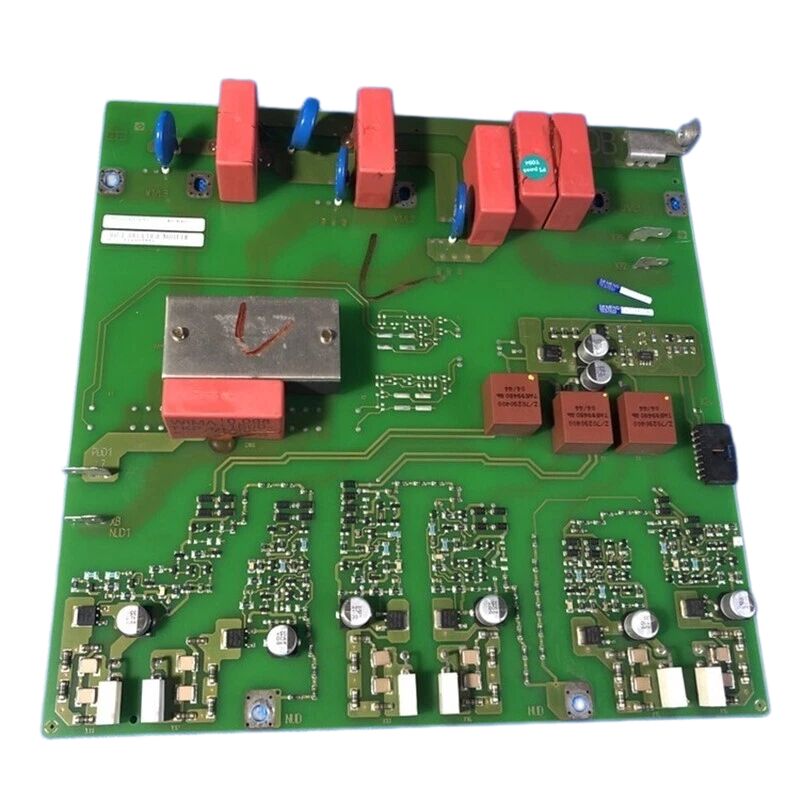

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E00173192 A5EOO173192

Siemens A5E00173192 | A5E-serie interne aandrijvingsprintplaat — Siemens industriële aandrijvingsprintplaat

Onderdeelnummer: A5E00173192

Fabrikant: Siemens AG (Duitsland)

Producttype: Interne aandrijvingsprintplaat — Printplaatassemblage

Productfamilie: Siemens A5E-serie interne aandrijvingscomponenten

Toepassing: Interne elektronische printplaat voor Siemens industriële aandrijf- en omvormersystemen

Productiestatus: Stopgezet door fabrikant

Land van herkomst: Duitsland

Overzicht

De A5E00173192 is een interne aandrijvingsprintplaat uit de Siemens A5E-serie — een van de vele printplaatassemblages die worden gebruikt in de industriële aandrijf- en omvormerplatforms van Siemens. Het voorvoegsel A5E is het interne componentnummeringssysteem van Siemens dat wordt toegepast op zijn aandrijffamilies, van de MICROMASTER-serie tot SIMOVERT MASTERDRIVES en SINAMICS.

Elke assemblage met A5E-nummer is een specifieke functionele subkaart binnen de elektronische architectuur van een aandrijfeenheid, of deze nu een voeding, stuur- of meetsignaal of een interfacefunctie verzorgt.

Siemens aandrijfeenheden zijn modulair opgebouwd qua elektronica. In plaats van één monolithische printplaat, is de interne elektronica van een aandrijving verdeeld in meerdere printplaatassemblages, die elk een gedefinieerde set functies afhandelen. Sommige printplaten beheren de schakelende voeding voor de sturingselektronica van de aandrijving.

Andere verwerken de conditionering van analoge ingangs- en uitgangssignalen, digitale I/O-interfaces, of circuits voor ventilator- en thermisch beheer.

Weer andere dienen als interfacekaarten tussen de hoofdregelkaart van de aandrijving en het vermogensgedeelte ervan.

De A5E00173192 is zo'n interne functionele assemblage binnen deze gelaagde architectuur.

De aanwezigheid van de printplaat in onderhoudsgegevens komt meestal aan het licht wanneer een aandrijving wordt gerepareerd of de interne elektronica wordt vervangen na een storing op componentniveau.

Het identificeren van de juiste printplaat aan de hand van het A5E-nummer is essentieel — de A5E-aanduiding is uniek voor een specifieke productieassemblage, en het vervangen door een vergelijkend uitziende printplaat met een ander onderdeelnummer kan resulteren in een incompatibel circuit dat niet correct functioneert in de elektronische stapel van de aandrijving.

Belangrijkste specificaties

A5E-nummering en printplaatidentificatie

Het voorvoegsel A5E in de interne onderdeelnummers van Siemens staat voor een specifieke klasse van reserve- en servicestukken die worden geproduceerd in de Duitse productiefaciliteiten van Siemens. Deze nummers staan op het eigen label van de printplaat, op het interne bedradingsschema van de aandrijving en in de service-documentatie van de aandrijving.

Ze zijn verschillend van het hoofdmarktordernummer van de aandrijving (6SE, 6SL, 6RA en vergelijkbare voorvoegsels).

Wanneer een aandrijving wordt geopend voor intern onderhoud, is het A5E-nummer op elke printplaat de definitieve identificatie voor het verkrijgen van een vervanging.

Het nummer codeert direct het specifieke circuitontwerp van de printplaat, de componentenspecificatie en de productierevisie — die allemaal moeten overeenkomen om een vervanging correct te laten functioneren.

De A5E00173192 bevindt zich in het lagere nummerbereik van A5E aandrijvingscomponenten, wat aangeeft dat deze tijdens een eerdere periode in de geschiedenis van Siemens' aandrijfproducten is vervaardigd.

Printplaten in dit nummerbereik worden vaak geassocieerd met oudere SIMOVERT MASTERDRIVES en vroege SINAMICS-platforms, evenals met de MICROMASTER-familie die SINAMICS voorafging in het aandrijfportfolio van Siemens.

Beschikbaarheid van stopgezette A5E-printplaten

Nu de A5E00173192 door Siemens is stopgezet, vallen de opties voor verkrijging in twee categorieën: de industriële aftermarket en gespecialiseerde aandrijfreparatiediensten.

De industriële aftermarket biedt printplaten die zijn verwijderd uit buiten gebruik gestelde aandrijvingen, printplaten die in oudere reservevoorraad worden bewaard, en gereviseerde assemblages die zijn schoongemaakt, getest en voorzien van garantie door het reparatiebedrijf.

Dit zijn de meest toegankelijke bronnen voor onderdelen die niet langer via officiële Siemens-kanalen verkrijgbaar zijn.

Gespecialiseerde aandrijfreparatiebedrijven — bedrijven die Siemens MASTERDRIVES, MICROMASTER en vroege SINAMICS-eenheden op printplaatniveau herbouwen — hebben soms A5E-componenten op voorraad als onderdeel van hun reparatie-uitwisselingsvoorraad.

Sommige bedrijven kunnen ook een defecte A5E00173192-printplaat repareren op componentniveau in plaats van de hele assemblage te vervangen, wat een kosteneffectieve optie kan zijn wanneer de storingsmodus van de printplaat gelokaliseerd is.

In beide gevallen is het essentieel om het A5E00173192-nummer te vergelijken met het label op de geïnstalleerde printplaat voordat u inkoopt, om te voorkomen dat u een verkeerd onderdeel ontvangt.

Omgang en ESD-voorzorgsmaatregelen

Alle A5E-serie printplaatassemblages bevatten componenten die gevoelig zijn voor elektrostatische ontlading (ESD). De standaard voorzorgsmaatregelen van Siemens zijn van toepassing: de printplaat mag niet op niet-geleidende oppervlakken (plastic bureaus, plastic bakken) worden geplaatst, mag geen contact maken met kleding van synthetische vezels, en moet worden vervoerd en opgeslagen in geleidende (gemétalliseerde) verpakking. Een geaarde antistatische polsband is vereist bij het hanteren van de printplaat.

De punt van de soldeerbout moet geaard zijn als er reparaties worden uitgevoerd.

Deze voorzorgsmaatregelen zijn van toepassing op de A5E00173192 in alle stadia — ontvangstinspectie, opslag, installatie en verwijdering.

Veelgestelde vragen

V1: Een Siemens aandrijving heeft een interne printplaat met het label A5E00173192. Hoe wordt dit bevestigd als het juiste onderdeel voordat een vervanging wordt besteld?

Kruisverwijs het A5E-nummer dat op het label van de geïnstalleerde printplaat staat, met het interne bedradingsschema of de onderdelenlijst van de aandrijving.

Voor MASTERDRIVES en MICROMASTER-eenheden wordt de onderdelenlijst meestal gevonden in de documentatie voor reserveonderdelen van de aandrijving (beschikbaar via Siemens Industry Support voor geregistreerde gebruikers).

Het label op de printplaat zelf is de primaire referentie — vertrouw niet op visuele gelijkenis met andere printplaten bij het identificeren van het juiste A5E-nummer.

V2: De A5E00173192 is defect. Is het de moeite waard om een reparatie op componentniveau te proberen in plaats van een vervangende printplaat te zoeken?

Reparatie op componentniveau is haalbaar wanneer de storing gelokaliseerd is en de beschadigde componenten identificeerbaar zijn — een verbrande weerstand, een defecte condensator of een beschadigde connector. A5E-serie printplaten uit deze periode gebruiken standaard through-hole en SMD-componenten die repareerbaar zijn door gekwalificeerde elektronica-technici.

Echter, als de storing zich bevindt in een propriëtaire gate driver IC of een Siemens-specifieke ASIC die niet commercieel verkrijgbaar is, is vervanging op printplaatniveau de enige praktische weg.

V3: Kan de aandrijving tijdelijk worden gebruikt zonder de A5E00173192-printplaat geïnstalleerd?

Dit hangt af van de specifieke functie die de printplaat vervult binnen de elektronische stapel van de aandrijving. Printplaten die hoofdregelingsfuncties verzorgen (voeding naar de regelkaart, hoofd-stroomterugkoppeling, gate-aandrijving) zijn verplicht voor werking — de aandrijving kan er niet zonder draaien.

Printplaten die hulp- of aanvullende functies verzorgen, kunnen beperkte werking of een diagnostische modus toestaan. Raadpleeg het schema van de aandrijving om te bepalen of de A5E00173192 zich in een kritiek signaalpad bevindt voordat u probeert deze zonder te gebruiken.

V4: Is er een Siemens-opvolger of modern equivalent voor de A5E00173192 bij een SINAMICS-upgrade?

Voor aandrijvingen die worden gemoderniseerd van oudere platforms (MASTERDRIVES, oudere MICROMASTER-versies) naar SINAMICS, verandert de gehele elektronische architectuur — SINAMICS gebruikt DRIVE-CLiQ voor interne communicatie in plaats van de parallelle printplaatinterfaces van de MASTERDRIVES-generatie.

Er is geen directe plug-in equivalent voor individuele A5E-printplaten in SINAMICS. Modernisering vervangt de complete aandrijfeenheid, en de A5E00173192 heeft geen individueel opvolgercomponent in de SINAMICS-architectuur.

V5: Hoe moet de A5E00173192 worden opgeslagen als deze als reserve wordt bewaard?

Opslaan in de originele geleidende verpakking of, indien de originele verpakking niet beschikbaar is, de printplaat inwikkelen in gemétalliseerd antistatisch zakmateriaal en plaatsen in een stevige geleidende container. Opslagcondities moeten droog zijn, met een temperatuur tussen -25°C en +70°C en zonder condensatie.

Vermijd het plaatsen van de printplaat in de buurt van sterke magneetvelden of trillingsbronnen. Label de opslagcontainer duidelijk met het A5E-onderdeelnummer en de datum van buitengebruikstelling, en voeg eventuele relevante inbedrijfstellingsnotities van de aandrijving toe die toekomstige installatie kunnen vergemakkelijken.
