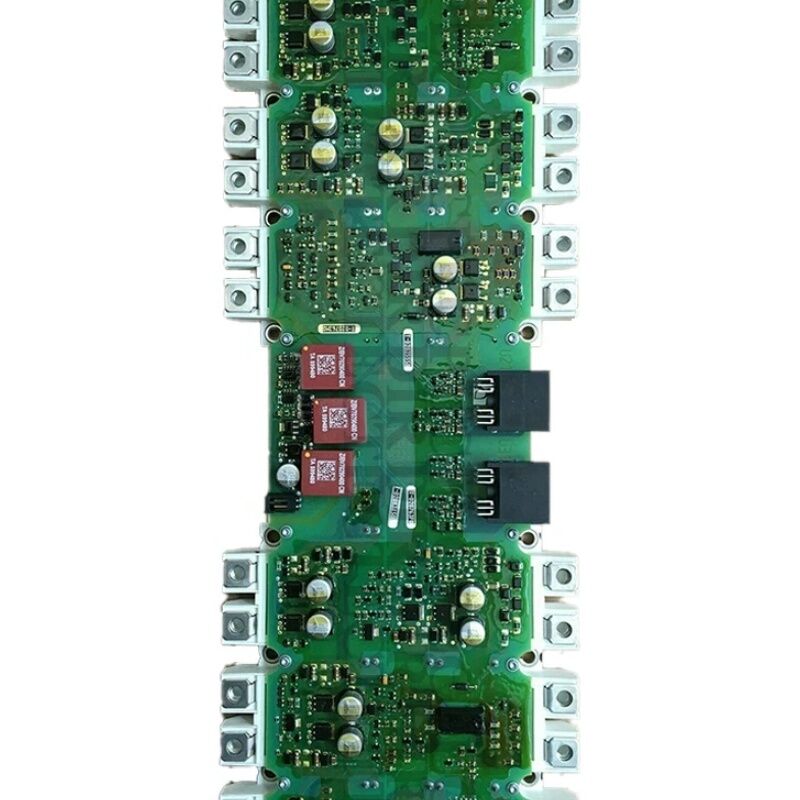

SIEMENS 430/440 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714562 A5EOO714562

Siemens A5E00714562 | SINAMICS IGD2/R4 Inverter Power Block PC Board Assembly — Gate Driver met FS450R12KE3-S1 IGBT Module

Artikelnummer: A5E00714562

Fabrikant: Siemens AG — Duitsland

Producttype: IGD2/R4 Inverter Power Block PC Board Assembly (Gate Driver + IGBT Module)

Overzicht

De A5E00714562 is een SINAMICS Power Block PC board assembly uit de IGD2/R4-serie — de complete inverter power block reparatie-assembly bestaande uit het tweede generatie IGBT Gate Driver (IGD2) board, gekoppeld aan de FS450R12KE3-S1 IGBT-vermogensmodule.

Deze assembly was de vervanging op reparatieniveau voor het power block van het invertergedeelte in SINAMICS G120, G120C en G150 chassis-formaat drives.

Het product werd op 1 april 2016 stopgezet, met A5E36717803 aangewezen als opvolger.

Direct in het hart van de vermogensconversiefase van de drive, voert de A5E00714562 het kerntaken uit van AC-aandrijfwerking: het schakelt de DC-busspanning om naar de geregelde driefasige uitgang die de motor aandrijft.

Het IGD2 gate driver board genereert de schakelpulsen; de FS450R12KE3-S1 IGBT-module voert de daadwerkelijke hoogvermogensschakeling uit.

Samen vormen ze de complete actieve vermogensconversie-assembly voor het invertergedeelte aan de motorzijde.

De FS450R12KE3-S1 IGBT-module is geschikt voor hogere stromen dan de FS300R12KE3-S1 die in de zuster-assembly A5E00714561 wordt gebruikt.

Dit identificeert de A5E00714562 onmiddellijk als het power block voor SINAMICS-drives in het hogere vermogensbereik — waar motorbelastingen de extra thermische en stroomruimte van de 450A-compatibele module vereisen.

De twee assemblies dienen verschillende drive framegroottes en vermogensklassen en zijn niet uitwisselbaar, ondanks dat ze hetzelfde IGD2/R4 boardformaat en dezelfde fysieke architectuur delen.

Belangrijkste specificaties

IGD2/R4 Architectuur — Gate Driver en IGBT Samen

De R4-suffix in de IGD2/R4-aanduiding verwijst naar de fysieke vormfactor — de vierde revisie van de Siemens SINAMICS power block vormfactor, gebruikt in het midden- tot hogere vermogensbereik van de G120 en G150 chassis drive-familie.

Zowel het IGD2 gate driver board als de FS450R12KE3-S1 IGBT-module zijn fysiek geïntegreerd in de R4-assembly, die als één vervangbare eenheid op de koellichaam van de drive wordt gemonteerd.

Het IGD2 board voert drie gelijktijdige functies uit: het genereren van de PWM-gatepulsen vanuit de schakelcommando's van de Control Unit, het verwerven van de motorfase-stroommetingen van de ingebouwde sensoren, en het implementeren van hardwarematige overstroombeveiliging via desaturatie-detectie op elk van de zes IGBT-posities.

De FS450R12KE3-S1 IGBT-module beheert de vermogenszijde — het schakelen van stromen tot 450A in de inverterbrug bij DC-busspanningen tot ongeveer 700V (voor 480V AC-ingang) of 930V (voor 690V AC-ingang, afhankelijk van de specifieke driveconfiguratie).

Het feit dat het gate driver board en de IGBT-module als een bij elkaar passende assembly worden geleverd — in plaats van als aparte onderdelen — weerspiegelt een ontwerpfilosofie: de gate-weerstanden en driverkenmerken van het IGD2 board zijn specifiek geoptimaliseerd voor de FS450R12KE3-S1 module.

Het vervangen van alleen de IGBT-module zonder ook het IGD2 board te vervangen (of vice versa) brengt het risico van een prestatie-mismatch tussen de gate-drivekenmerken en het IGBT-schakelgedrag met zich mee.

Stopgezette status en opvolger

De A5E00714562 werd op 1 april 2016 stopgezet. De aangewezen opvolger is A5E36717803, die het volgende generatie IGD2 gate driver board (onderdeel van de A5E36717xxx IGD2-serie) bevat, gekoppeld aan de compatibele IGBT-module voor hetzelfde vermogensniveau.

De A5E36717803 dient als een directe functionele vervanging in dezelfde driveconfiguraties.

Voor locaties die nog A5E00714562 assemblies op voorraad hebben of deze moeten inkopen, blijft de industriële aftermarket het primaire kanaal.

Het opvolgeronderdeel A5E36717803 is de aanbevolen optie voor nieuwe reparatieorders waarbij aftermarket A5E00714562-voorraad niet beschikbaar is.

FS450R12KE3-S1 IGBT Module

De FS450R12KE3-S1 is een volledige driefasige IGBT-brug in een single-package formaat, geschikt voor 450A continue collectorstroom met een VCES-rating van 1200V. De 1200V apparaatspanning biedt voldoende marge voor 480V en 690V AC-voedingsapplicaties, waarbij de DC-bus respectievelijk op ongeveer 650V en 930V werkt.

De volledige brugconstructie vereenvoudigt de assemblage — alle zes IGBT's van de driefasige inverter bevinden zich in één module, wat de interne bedradingscomplexiteit en de thermische beheersingspunten vermindert.

Bij een nominale stroom van 450A dient deze module SINAMICS drive vermogensklassen in de 200-280kW klasse (bij 380-480V) — toepassingen zoals grote pomp-drives, compressoren, ventilatoren en continue procesapparatuur waar de motorbelastingen aanzienlijk zijn en de drive gedurende langere perioden op of nabij volle stroom draait.

Veelgestelde vragen

V1: De SINAMICS G120 drive toont F30001 (overstroom) bij het opstarten. De Control Unit-tests bevestigen geen softwarefout. Is het A5E00714562 power block waarschijnlijk de oorzaak?

F30001 bij het opstarten op een bevestigd gezonde CU kan het gevolg zijn van een defecte IGBT (kortsluiting of onderbreking) in de FS450R12KE3-S1, of van een gate driverfout in de IGD2 die onjuiste ontsteking veroorzaakt. Test de IGBT-module op kortsluitingen tussen de hoofdterminals voordat de gehele assembly wordt vervangen.

Een kortsluiting tussen de DC-bus terminals wordt bevestigd door het meten van een zeer lage weerstand tussen de DC-bus terminals met het gate-signaal verwijderd.

Een bevestigde IGBT-fout betekent een volledige vervanging van het power block — zowel het IGD2 board als de IGBT-module, zoals geleverd in de A5E00714562.

V2: De A5E00714562 is stopgezet. Kan de opvolger A5E36717803 als een directe drop-in vervanging worden geïnstalleerd?

De A5E36717803 is de door Siemens aangewezen opvolger en is ontworpen als een functionele vervanging in dezelfde driveconfiguraties. Voor de meeste installaties zijn de fysieke montage, de DRIVE-CLiQ-interface en de DC-busverbindingen compatibel.

Bevestig echter het specifieke SINAMICS drivemodel, de productiestatus en de firmwareversie aan de hand van de opvolger-toepassingsdocumentatie van Siemens voordat u installeert.

Sommige vroege SINAMICS-eenheden vereisen mogelijk firmware-updates voordat een nieuwere generatie power block wordt geïnstalleerd, aangezien de power block-herkenningsfunctie van de drive communiceert met het IGD2 board via de interne databus van de drive.

V3: Na het installeren van het A5E00714562 power block, toont de drive alarm A30031 (oververhitting van de power unit). De omgevingstemperatuur ligt binnen de specificaties. Wat is de meest waarschijnlijke oorzaak?

A30031 kort na de installatie van het power block is bijna altijd een probleem met de thermische interface. De FS450R12KE3-S1 IGBT-module moet op de koellichaam worden geïnstalleerd met het juiste thermische interface materiaal (doorgaans thermische pasta of een faseveranderingspad) tussen de basisplaat van de module en het oppervlak van de koellichaam.

Als het thermische materiaal is weggelaten, ongelijkmatig is aangebracht, of van het verkeerde type is, neemt de thermische weerstand van de junction naar de koellichaam aanzienlijk toe.

Dit zorgt ervoor dat de IGBT-junctiontemperatuur onder belasting sneller stijgt dan de temperatuur van de koellichaam zelf, waardoor het oververhittingsalarm wordt geactiveerd voordat de koellichaam zelf warm aanvoelt.

Controleer de installatie van de thermische interface opnieuw.

V4: Twee drives van hetzelfde SINAMICS G120 model zijn geïnstalleerd op dezelfde productielijn. Eén is defect en heeft een vervanging van het power block nodig. Kan het power block van de werkende drive worden verplaatst als tijdelijke maatregel terwijl een vervanging wordt gezocht?

Dit is technisch mogelijk — het power block van de werkende drive is compatibel met de defecte drive. Het brengt echter het downtime-risico over naar de werkende drive, die nu zonder een geteste reserve draait.

Het is over het algemeen betere praktijk om beide drives in hun oorspronkelijke staat te laten draaien en het vervangende onderdeel op noodbasis uit de aftermarket te betrekken.

Het verplaatsen van het power block tussen drives is alleen aan te raden als de productiegevolgen van beide drives die tegelijkertijd uitvallen minder ernstig zijn dan de gevolgen van één drive die uitvalt gedurende de levertijd van de sourcing.

V5: De SINAMICS G150 drive had zijn A5E00714562 power block defect na een bevestigd netspanningspiekgebeurtenis. Moeten de overige elektronica van de drive worden geïnspecteerd voordat het vervangende block wordt geïnstalleerd?

Ja — een netspanningspiek die voldoende is om het power block te vernietigen, kan ook andere componenten hebben belast. Inspecteer vóór het installeren van het vervangende power block de DC-link condensatoren op zwelling of lekkage (visuele inspectie) en meet het DC-bus pre-charge circuit op correcte werking.

Controleer de Control Unit op foutcodes die zijn opgeslagen vóór het defect. Bevestig dat de remweerstand (indien aanwezig) en het remchopper circuit intact zijn.

Het installeren van een nieuw power block op een drive met een belaste pre-charge circuit, beschadigde condensatoren of een gecompromitteerd remsysteem, brengt het risico met zich mee dat de nieuwe assembly opnieuw wordt beschadigd.

Een grondige inkomende inspectie van de resterende drive-elektronica kost veel minder tijd dan het inkopen van een tweede vervangend power block.
