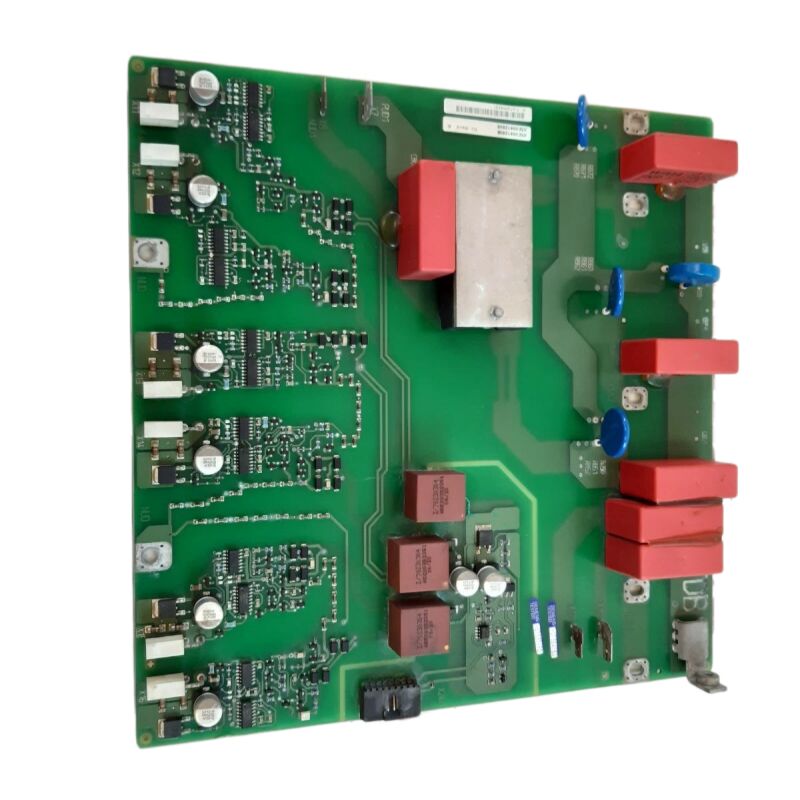

Oorspronkelijke SIEMENS SCR Trigger Board TDB BOARD A5E00412608 A5EOO4126O8

Siemens A5E00412608 MICROMASTER 440 Inverter/Converter Trigger Board IGBT-afvuur PCB voor aandrijfsysteem

Deelnummer:A5E00412608

Alternatieve referentie:A5E00412705

Vervaardiger:Siemens AG (Duitsland)

Productsoort:Trigger Board IGBT-afvuur-PCB voor AC-omvormer/omvormer-vermogenssectie

Productenfamilie:MICROMASTER 440 (MM440)

Gewicht:~490 g

Brandwaarde:UL 94V-0

Productiestatus:Afgesloten door fabrikant

Land van oorsprong:Duitsland

Overzicht

De A5E00412608 is het triggerbord – de IGBT-afvuur printcircuit assembly – voor de Siemens MICROMASTER 440 AC variabele frequentie aandrijving.Het bevindt zich op de interface tussen de digitale besturings-elektronica van de MM440 en de fysieke schakeltransistors in de inverter power sectie van de aandrijving.

De primaire taak is eenvoudig maar cruciaal:ontvangt pulsbreedte modulatie commando's van het control board en vertaalt ze in nauwkeurig getimede poort pulsen die daadwerkelijk schakelen van de IGBT transistors op en uit.

Als dit bord faalt, gaat de uitgangsfase van de aandrijving stil... geen schakelen, geen spanning aan de motor, geen beweging.

De MICROMASTER 440 was Siemens' multifunctionele AC-aandrijvingsplatform met een vermogen van 0,12 kW tot 250 kW,Het werd een van de meest gebruikte aandrijvingen in industriële automatisering wereldwijd..

Vervoermachines, centrifuges, compressoren, extruderlijnen, hefapparatuur, verpakkingsmachines ∙ de lijst van toepassingen is bijna even lang als de lijst van industrieën die op MM440-aandrijvingen zijn gebaseerd.

Veel van deze installaties zijn nog steeds productief, maar om ze in gebruik te houden is betrouwbare toegang nodig tot interne aandrijvingselementen zoals de A5E00412608,Dat is waarom een gezonde aftermarket nog lang na Siemens de productie van het onderdeel heeft stopgezet..

De alternatieve referentie A5E00412705 wordt aangebracht op platen van dezelfde functionele generatie en wordt gewoonlijk naast A5E00412608 vermeld in de gegevensbanken voor reserveonderdelen.

Beide verwijzingen hebben betrekking op dezelfde positie in de vermogensafdeling van de MM440, hoewel het bevestigen van het specifieke nummer op het etiket van het geïnstalleerde bord de veiligste stap is voordat een bestelling wordt geplaatst.

Belangrijkste specificaties

Wat doet het Trigger Board en waarom het belangrijk is

Het omvormergedeelte van de MM440 maakt gebruik van een driefase IGBT-brug om de DC-linkspanning van de aandrijving om te zetten in de gecontroleerde wisselstroomspanning die de motor ziet.in de bovenste en onderste schakelaarposities geplaatst.

Het afschakelbord genereert de poortpuls voor elk van deze zes apparaten.

Zelfs een kleine fout in de timing - een poortpuls die iets eerder of later arriveert, of helemaal niet arriveert - veroorzaakt onmiddellijke problemen.Vroegtijdig afvuren van het verkeerde apparaat creëert een schietconditie.: zowel de bovenste als de onderste schakelaars in één fase leiden tegelijkertijd, kortsluiting van de gelijkstroomverbinding en het genereren van een destructieve overstroom.

De ontbrekende pulsen laten een motorfase los, waardoor asymmetrische golfvormen van de stroom, koppelpulsaties en motorverwarming ontstaan.

De A5E00412608 voorkomt deze uitkomsten.

Als een IGBT niet normaal verzadigd is indicatie van een stroomstroom die het apparaat niet kan ondersteunen het bord handelt voordat de besturingssoftware kan reageren,alle poortpulsen onderdrukken om het stroomgedeelte te beschermenDeze hardware reactie werkt in microseconden.

UL 94V-0 Vlambeoordeling

De UL 94V-0-classificatie van het substraatmateriaal van het bord is de hoogste classificatie in de UL-verticale vlamtestreeks.een UL 94V-0-substraat moet binnen tien seconden na elk van de vijf vlamtoepassingen zelf blussen, en mag geen brandende deeltjes laten druppen.

Deze indeling bevestigt dat het PCB-materiaal A5E00412608 geen verbranding onderhoudt of verspreidt in geval van een interne storing of aangrenzende warmtebron.

In industriële aandrijfkastjes waar meerdere boards, condensatoren en hoogstroomgeleiders een gedeelde gesloten ruimte bezetten,Deze beoordeling is geen selectievak .

Vereisten voor de behandeling van ESD

De doorgangsaandrijver-IC's en optocouplers van de A5E00412608 zijn ESD-gevoelig.contact met kunststofoppervlakken of synthetische kleding risico op schade die niet onmiddellijk zichtbaar is, maar de levensduur van het bord verkort of intermitterend foutgedrag veroorzaakt tijdens het gebruik.

Tijdens de installatie of verwijdering moet een geaarde polsband worden gebruikt, moet op een geleidend oppervlak worden gewerkt en moet het bord in antistatische gemetalliseerde verpakkingen worden vervoerd.

Dezelfde voorzorgsmaatregelen zijn van toepassing op het verwijderen van het kapotte bord ∙ het moet correct worden verpakt om terug te keren naar een reparatiebedrijf als een beoordeling op onderdeelniveau is gepland.

Veelgestelde vragen

V1: De MM440 veroorzaakt bij het opdrachten van het motorprogramma een fout F022 (grondfout), maar de motor en de uitgangskabels zijn door isolatieweerstandstests vrij van grondfouten.Kan de A5E00412608 een vals foutsignaal genereren??

F022 kan afkomstig zijn van de schakelaar als de meetcircuits van de schakelaar een valse differentiële stroomlezing produceren.

De huidige sensoren van het bord voeden het algoritme voor het detecteren van grondfouten van de aandrijving, en een gedreven of gebrekkige sensor genereert een schijnbare grondfoutensignaal, zelfs bij een gezonde installatie.

Controleer de huidige sensorverbindingen van het bord voordat u het bord vervangt een losse glasvezelkabel tussen het triggerbord en het bedieningspaneel is een veel voorkomende oorzaak van valse F022-trips.

V2: Het vervangende onderdeel A5E00412705 is verkrijgbaar, maar A5E00412608 is niet op voorraad.

A5E00412705 en A5E00412608 zijn nauw verwante platen voor dezelfde MM440-toepassing.De interne productiegeschiedenis van Siemens omvat soms kleine hardwareherzieningen tussen nauwgezet genummerde onderdelen.

De veiligste stap is om het serienummer en de productiedatum van de aandrijving te vergelijken met het etiket van het geïnstalleerde bord voordat de uitwisselbaarheid wordt bevestigd.

Bij het vervangen van een schakelaarbord zijn geen wijzigingen van de aandrijvingsparameters vereist. De aandrijvingsparameters worden op het bedieningsplatform opgeslagen.

V3: Na het installeren van een vervangend A5E00412608 loopt de MM440, maar de golfvorm van de motorstroom vertoont een lichte asymmetrie op één fase. Is dit een teken van een defect vervangend bord?

Een geringe asymmetrie onmiddellijk na de installatie van het bord weerspiegelt soms een reststroommetingsverschuiving in het sensorcircuit van het nieuwe bord,die zich automatisch corrigeert nadat de aandrijving haar eerste volledige laadcyclus heeft voltooid.

Als de asymmetrie langer duurt dan de eerste paar minuten van geladen gebruik, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Vraag 4: Het A5E00412608-bord heeft zichtbare brandwonden op de poort aandrijving gebied voor een IGBT positie. Is de oorzaak van het bord of de IGBT?

Brandmerken op een specifieke poortdrijfpositie geven bijna altijd aan dat de overeenkomstige IGBT een storing heeft ondervonden die abnormale stroom door het poortcircuit dwong.Dit is bijna altijd een teken dat de IGBT eerst faalde (kortsluiting of gate oxide breuk) en beschadigde de trigger board als gevolg.

Voordat een vervangende triggerplaat wordt geïnstalleerd, moet de IGBT-kernmodule worden getest om te bevestigen dat alle zes IGBT-posities een normale gatekathodeweerstand vertonen en dat er geen collector-emitter-shorts zijn.

Het installeren van een nieuwe A5E00412608 op een schijf met een uitgevallen IGBT zal het falen herhalen.

Vraag 5: De MM440 met de A5E00412608 wordt buiten gebruik gesteld. Het triggerbord is in perfecte staat. Kan het als reserve worden opgeslagen voor een andere MM440 van dezelfde framegrootte?

Ja

Bewaar het in geleidende (antistatisch gemetalliseerde) verpakkingen met een etiket waarop het onderdeelnummer A5E, het aandrijvingsmodel en de formaat van het frame waarop het is verwijderd, en de datum van verwijdering zijn vermeld.

Bewaar het in een droge omgeving, ver van warmtebronnen.

Voordat het in een vervangende installatie wordt gebruikt, moet de bank onder goede verlichting worden gecontroleerd op mechanische schade of corrosie op het verbindingsgebied.

Een bord dat jarenlang correct is opgeslagen, zal doorgaans normaal in gebruik worden genomen.
