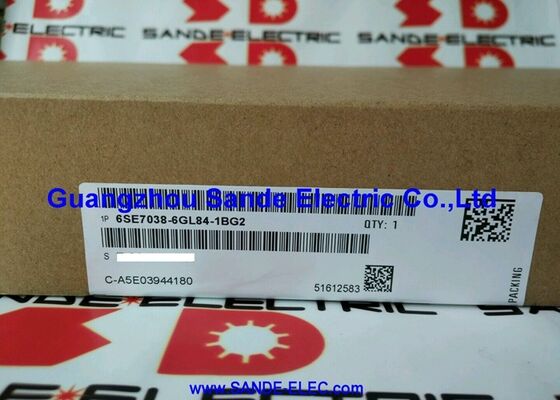

Nieuwe versie SIEMENS INVERTER IVI BOARD 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2 | Siemens SIMOVERT Masterdrives IVI inverterinterfacekaart - glasvezel / 380–690V 3AC / 0,2 kg

IVI — Inverterspanningsinterface in MASTERDRIVES-architectuur

De 6SE7038-6GL84-1BG2 is een IVI-kaart (Inverter Voltage Interface) - een gedefinieerd moduletype binnen de interne architectuur van SIMOVERT MASTERDRIVES. In het MASTERDRIVES-systeem zorgt de IVI voor de signaalinterfacelaag tussen de besturingseenheid van de frequentieregelaar en de vermogensfase (hardware van de omvormer/converter):

Distributie van poortcommando's:De IVI ontvangt PWM-schakelcommando's van de MASTERDRIVES-regeleenheid en stuurt deze naar de juiste IGBT- of thyristorgate-driverboards (IGD-modules) - waarbij de ontstekingscommando's worden gedistribueerd naar de vermogenshalfgeleiders.

Routering van spanningsfeedback:De IVI verzamelt feedbacksignalen van de DC-busspanning en AC-voedingsspanning van de vermogenstrap en presenteert deze aan de besturingseenheid in het gestandaardiseerde signaalformaat dat vereist is door de MASTERDRIVES-regelfirmware.

Glasvezelisolatie:De 6SE7038-6GL84-1BG2 maakt gebruik van glasvezelcommunicatieverbindingen en verzendt de poortopdrachten en feedbacksignalen als lichtpulsen door glasvezelkabels in plaats van elektrische signalen. Dit zorgt voor galvanische isolatie tussen de besturingselektronica en de hoogspanningsvermogenstrap, en zorgt voor EMC-immuniteit tegen de schakelruis die wordt gegenereerd door krachtige IGBT-transistoren in de 6SE7038-6GL84-aandrijvingsklasse.

Belangrijkste specificaties

Dekking van meerdere spanningen — 380V tot 690V

De 6SE7038-6GL84-1BG2 IVI-kaart is goedgekeurd voor gebruik in drie spanningsklassen:

380–460 V wisselstroom:Het standaard Europese en Noord-Amerikaanse industriële spanningsbereik – geschikt voor de meeste MASTERDRIVES-installaties.

500–575 V wisselstroom:Het middenspanningsbereik omvat Noord-Amerikaanse en enkele industriële voedingssystemen met verhoogde spanningen, en Scandinavische (500 V) en enkele internationale voedingsnormen.

660–690 V wisselstroom:Het industriële hoogspanningsassortiment – ​​bedient Europese installaties waar 660V of 690V AC-voeding de distributieverliezen voor krachtige aandrijvingen vermindert, wat gebruikelijk is in grote industriële installaties en offshore/maritieme toepassingen.

Eén enkel IVI-bordtype dat alle drie de spanningsklassen dekt, vereenvoudigt de inventaris van reserveonderdelen voor installaties met meerdere spanningen.

Toepassingsscenario's

IVI-kaartfout in groot MASTERDRIVES-chassis:Een 6SE7038-6GL84 MASTERDRIVES-installatie veroorzaakt communicatiefouten bij de poortaandrijving; de IVI-glasvezelverbindingen vertonen fouten. Na controle van de glasvezelkabels wordt 6SE7038-6GL84-1BG2 geïdentificeerd als de kaartfout. Vervanging herstelt de juiste poortcommandoroutering en feedback.

Gepland MASTERDRIVES-onderhoud:Een faciliteit waar 6SE7038-6GL84-chassisschijven worden gebruikt, beschikt over een reserve 6SE7038-6GL84-1BG2 voor snel herstel van fouten, waardoor langere downtime op een grote productieschijf wordt vermeden.

Veelgestelde vragen

Vraag 1: Wat is de rol van glasvezelcommunicatie in 6SE7038-6GL84-1BG2?

Glasvezelverbindingen vervangen de koperen signaalpaden die anders poortopdrachten en feedback zouden doorgeven tussen de besturingselektronica en de eindtrap. In de aandrijvingen van de 6SE7038-klasse genereert de krachtige IGBT-schakeling spanningstransiënten (dV/dt) die aanzienlijke interferentie in koperen signaaldraden zouden koppelen, waardoor poortopdrachten of feedbacksignalen mogelijk zouden worden beschadigd. Glasvezelkabels transporteren lichtpulsen, geen elektrische signalen, en zijn dus immuun voor deze elektromagnetische interferentie. De glasvezelverbindingen zorgen ook voor een volledige galvanische isolatie tussen de laagspanningsbesturingselektronica en de hoogspannings-DC-bus.

V2: Vervangt 6SE7038-6GL84-1BG2 de IVI BG0-variant (6SE7038-6GL84-1BG0)?

BG0 en BG2 zijn verschillende varianten van de IVI voor dezelfde 6SE7038-6GL84 aandrijfserie. Of BG2 BG0 kan vervangen, hangt af van het feit of er hardware- of firmwareverschillen zijn tussen de varianten die de compatibiliteit beïnvloeden. Bevestig dit in de toepasselijke SIMOVERT MASTERDRIVES-documentatie met reserveonderdelen voordat u vervangt. Zorg er altijd voor dat het onderdeelnummer van de geïnstalleerde variant overeenkomt wanneer u een directe vervanging bestelt.

V3: Welke MASTERDRIVES-alarmen duiden op een 6SE7038-6GL84-1BG2 IVI-fout?

IVI-kaartfouten produceren alarmcodes die verband houden met glasvezelcommunicatiefouten tussen de besturingseenheid en de vermogensfase. Meestal verschijnen er hardwarealarmen bij de aandrijving, wat aangeeft dat er een poortcommando verloren is of dat er een feedbacksignaal op een of meer glasvezelkanalen aanwezig is. Deze verschillen van fouten in de vermogensfase (die alarmen voor overstroom of busspanning genereren) en fouten in de besturingseenheid (die software- of parameteralarmen genereren). Controleer of de glasvezelkabels en connectoren intact zijn voordat u de IVI-kaart afkeurt.

V4: Welke voorzorgsmaatregelen zijn van toepassing bij het vervangen van 6SE7038-6GL84-1BG2?

Isoleer en vergrendel de netvoeding naar het MASTERDRIVES-chassis. De 6SE7038-klasse aandrijvingen hebben grote DC-buscondensatoren die een gevaarlijke spanning behouden na netisolatie. Volg vóór toegang de volledige ontlaadprocedure van de MASTERDRIVES-onderhoudshandleiding en controleer of de DC-busspanning lager is dan 50 V. De IVI-kaart weegt 0,2 kg en verwerkt tijdens bedrijf alleen signaalspanningen, maar bevindt zich fysiek in de schijfbehuizing, in de buurt van hoogspanningscomponenten. Hanteer antistatische voorzorgsmaatregelen.

V5: Heeft het vervangen van 6SE7038-6GL84-1BG2 invloed op de MASTERDRIVES-aandrijfparameters?

Aandrijfparameters worden opgeslagen in de MASTERDRIVES-regeleenheid – niet op de IVI-kaart. Het vervangen van de IVI-kaart heeft geen invloed op opgeslagen motorgegevens, snelheidsinstelpunten of regellusparameters. Nadat u de vervangende kaart hebt geplaatst en de juiste glasvezelverbinding hebt gecontroleerd, bevestigt u dat de schijf de zelftest heeft voltooid en dat de communicatie met de vermogensfase is hersteld voordat u de schijf opnieuw inschakelt bij verminderde belasting.
