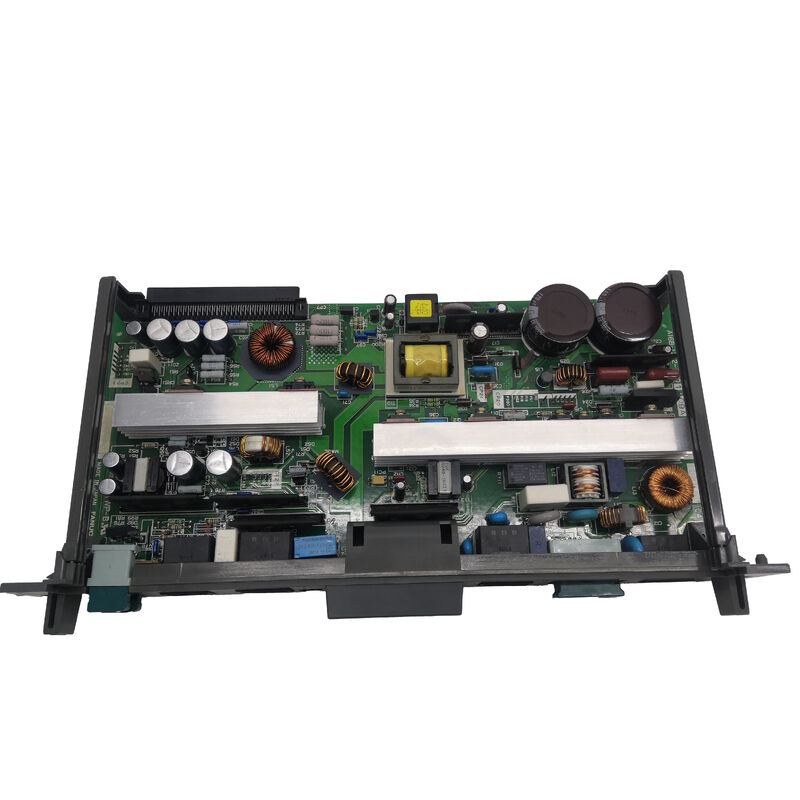

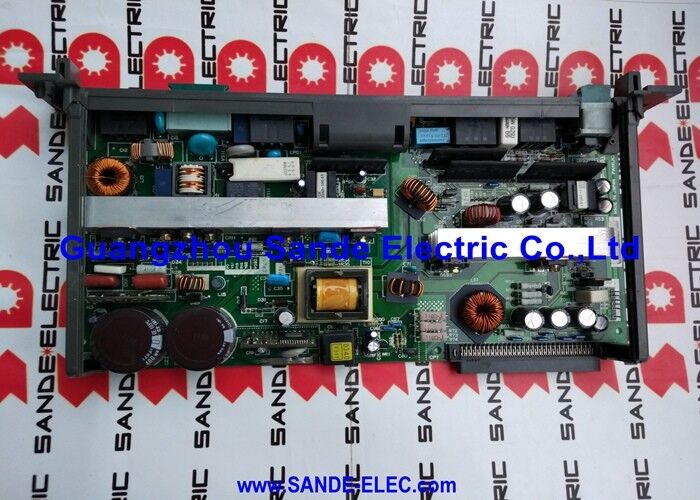

Fanuc Power Supply Drive Control PCB CNC-circuit board A16B-1212-0901

FANUC A16B-1212-0901 | Voeding A1 (type C1) — Serie 16/18 CNC-hoofdrek / 200 V / 0,91 kg

De A1-voeding: wat deze aandrijft en waarom de batterij erin belangrijk is

De A16B-1212-0901 is het C1-type PSU A1 en past in het 2-slots hoofdrek van FANUC Series 16 en 18 CNC-besturingen – het compacte besturingsformaat dat wordt gebruikt op draaibanken, bewerkingscentra en EDM's die rond deze generaties controllers zijn gebouwd. Het bevindt zich in het rek naast het CPU-hoofdbord en het I/O-bord en voedt alle kaarten in dat rek.

Deze voeding heeft een ingebouwde I/P-eenheid: een geïntegreerd ingangsrelaiscircuit dat de volgorde van in- en uitschakelen van de CNC beheert. De relaisvergrendeling tussen het externe noodstopcircuit en de interne inschakellogica van de CNC loopt via deze eenheid.

De back-upbatterij bevindt zich fysiek in deze PSU— niet op het hoofd-CPU-bord. Die batterij bewaart de SRAM-gegevens op het hoofd-CPU-bord (CNC-parameters, programma's, gereedschapscorrecties) wanneer de CNC wordt uitgeschakeld. Dit heeft een direct gevolg voor vervanging: als de A16B-1212-0901 langer dan ongeveer 30 minuten uit het rack wordt verwijderd, kan de batterij het CPU-bord SRAM niet meer voeden en kunnen opgeslagen gegevens verloren gaan. Laat de originele eenheid geïnstalleerd totdat de vervanging gereed is om te worden gemonteerd. Als de stroomvoorziening voor aankomst langere tijd is uitgevallen, controleer dan of de CNC-gegevens nog intact zijn uit een huidige back-up voordat u de machine start.

Belangrijkste specificaties

Foutindicatie en zekeringlocaties

Twee LED's op de voorkant van de voeding geven onmiddellijke status weer:

PIL (groen):Brandt wanneer AC-ingangsvermogen aanwezig is op CP1. Als PIL is uitgeschakeld terwijl de machine is ingeschakeld, controleer dan de inkomende AC-voeding en de zekering bij F1 (200V AC-ingangszekering: Daito GP75).

Rode LED:Brandt wanneer de voeding een interne fout detecteert. Deze LED brandt terwijl PIL ook brandt, wat aangeeft dat de voeding wisselstroom ontvangt, maar een interne storing heeft: de PSU moet worden vervangen of gerepareerd.

Extra zekeringen beschermen de 9" CRT/LCD-uitgang (F3) en de voeding van de I/O-eenheid (F4). De batterij die in deze PSU wordt gebruikt is A98L-0031-0012 - niet meegeleverd met het apparaat en moet apart worden besteld als de bestaande batterij leeg is.

Veelgestelde vragen

V1: Waarom moet de originele A16B-1212-0901 geïnstalleerd blijven totdat de vervanging arriveert?

De SRAM-reservebatterij bevindt zich fysiek in deze voeding. Het levert continu het SRAM van het CPU-hoofdbord via de backplane-verbinding. Als u de PSU verwijdert, wordt de batterijstroom naar het SRAM uitgeschakeld en kunnen CNC-parameter- en programmagegevens binnen 30 minuten verloren gaan. Laat het origineel geïnstalleerd totdat u klaar bent om de vervanging onmiddellijk te monteren.

Vraag 2: De groene PIL-LED is uit en de CNC kan niet worden ingeschakeld. Is de PSU defect?

PIL uit betekent dat er geen AC-voeding is bij de PSU-ingang. Voordat u uitgaat van een defecte PSU, controleert u de binnenkomende AC-spanning op CP1 met een meter. Controleer de F1-ingangszekering (Daito GP75). Als er AC-spanning aanwezig is en de zekering intact is, maar de PIL uit blijft, is het ingangscircuit van de PSU defect en moet het apparaat worden gerepareerd of vervangen.

V3: Welke FANUC-bedieningen zijn compatibel met de A16B-1212-0901?

De unit past op FANUC Series 16 en 18 bedieningselementen van de eerste generatie in de A- en B-modelvarianten: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC en 18-TC. Sommige RJ-robotcontrollers gebruiken deze voeding ook. Het past in compacte rackconfiguraties met 2 slots - niet in de grotere racks met meerdere slots die worden gebruikt door CNC-configuraties met hogere capaciteiten.

Vraag 4: Welke batterij gebruikt de A16B-1212-0901 en hoe vaak moet deze worden vervangen?

Het onderdeelnummer van de batterij is A98L-0031-0012 en wordt niet meegeleverd met de PSU. FANUC adviseert doorgaans vervanging elke 2 à 3 jaar of wanneer het batterijalarm op de CNC verschijnt. Vervang indien mogelijk de batterij terwijl de CNC is ingeschakeld om verlies van SRAM-gegevens te voorkomen; de batterij is hot-swappable in ingeschakelde toestand.

Vraag 5: Kan de A16B-1212-0901 worden gerepareerd of moet deze worden vervangen?

Reparatie is overal beschikbaar via FANUC CNC PSU-reparatiespecialisten. Veel voorkomende storingspunten zijn de DC-uitgangsfiltercondensatoren, componenten van de gelijkrichtertrap en het relais in de I/P-eenheid. Een gerepareerde unit van een specialist met testverificatie bij volledige belasting op een werkende FANUC 16/18-besturing is een betrouwbaar en economisch alternatief voor het aanschaffen van een vervanging.
