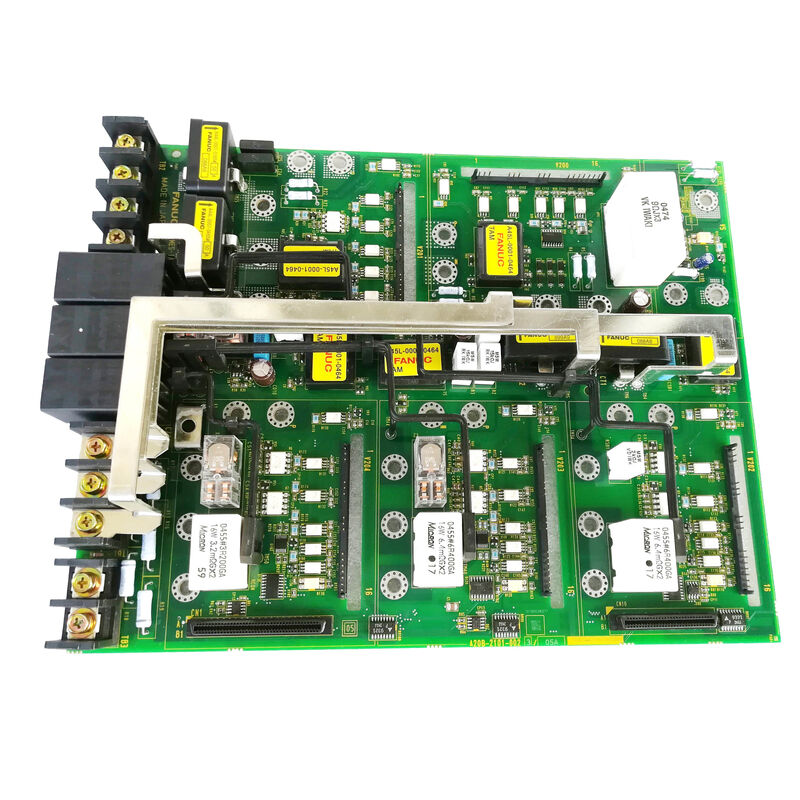

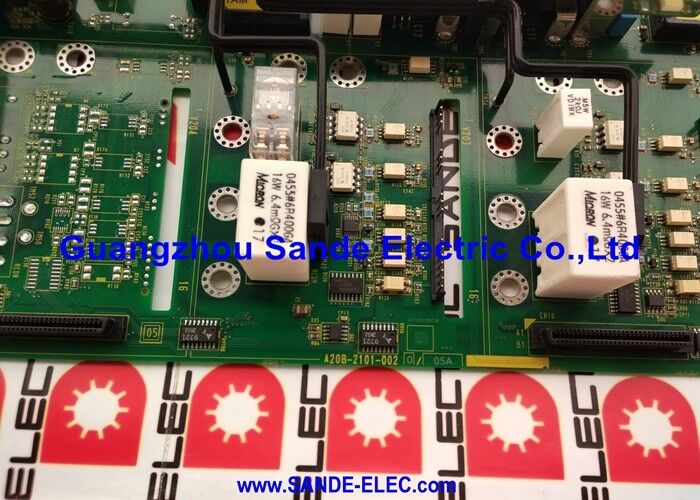

Fanuc CNC printplaat 200 Watt versterker PCB A20B-2101-0020

A20B-2101-0050 FANUC Beta-i SVM1-4i / SVM1-20i / SVM1-40i Servo Control PCB FSSB / Dynamic Brake / A06B-6130 serie

Beta-i SVM1 Servo-aandrijving voor eenassige economie

De FANUC-serie Beta-i SVM1 is een servoversterker met één as van de beta-i-aandrijflijn van FANUC.De SVM1 wijst één module aan één as , een kosteneffectievere oplossing voor machines waar eenassige aandrijvingen de voorkeur krijgen of waar de vervanging van individuele assen praktischer is.

De SVM1 heeft betrekking op een reeks uitslagstroomclassificaties in de productfamilie A06B-6130:

De A20B-2101-0050 is de besturings-PCB die de eerste drie varianten 4i, 20i en 40i bedient. De hogere stroom 80i gebruikt de aparte A20B-2101-0051 besturings-PCB.

Belangrijkste specificaties

A20B-2101-0050 vs. A20B-2101-0051

Beide zijn Beta-i SVM1-controle-PCB's in de A20B-2101-serie:

A20B-2101-0050:Voor SVM1-4i, SVM1-20i, SVM1-40i

A20B-2101-0051:Voor SVM1-80i en SVM1-40HVi ?? hogere piekstroom- en hoogspanningsvarianten (400?? 480V) die verschillende stroomfeedback-schaalingen en poort aandrijvingsconfiguraties vereisen.

Deze twee bedieningsplaten zijn niet uitwisselbaar. Het monteren van A20B-2101-0051 in een SVM1-20i of A20B-2101-0050 in een SVM1-80i veroorzaakt een verkeerd servo-gedrag.

Toepassingsscenario's

SVM1-40i besturingsbordfout:Een Beta-i SVM1-40i servoversterker (A06B-6130-H003) ontwikkelt een servo alarm. Het stroombord test correct. Het A20B-2101-0050 besturings-PCB wordt geïdentificeerd als de fout.Vervanging herstelt servoasfunctie.

Servo-reparatie van een meerassige draaibank:Een CNC-draaibank gebruikt drie afzonderlijke SVM1-20i-aandrijvingen, één per as. Een aandrijving ontwikkelt een permanent FSSB-communicatie-alarm. Het A20B-2101-0050-besturingsbord op de getroffen aandrijving wordt vervangen.

Veelgestelde vragen

V1: Ondersteunt A20B-2101-0050 de huidige regeling van HRV (High Response Vector)?

De Beta-i SVM1-serie met A20B-2101-0050 ondersteunt standaard HRV-stroomregeling. De hogere prestatie HRV3 is beschikbaar op de A20B-2101-0051 variant (voor de SVM1-80i).en 40i-toepassingen, wordt de bandbreedte van de besturingslus van A20B-2101-0050 afgestemd op de prestatie van deze kleinere aandrijvingen.

V2: Kan A20B-2101-0050 A20B-2101-0051 vervangen in een SVM1-80i?

De A20B-2101-0051 is gespecificeerd voor SVM1-80i, de variant met een hogere stroom vereist een andere stroomfeedbackscaling en een andere gate drive-interface voor de grotere IGBT-apparaten.Het monteren van A20B-2101-0050 in een SVM1-80i zal leiden tot onjuiste stroomregulatie, wat waarschijnlijk resulteert in servo alarmen.

Vraag 3: Is het vervangen van A20B-2101-0050 vereist dat de servo-parameter opnieuw wordt ingevoerd?

De servo-parameters (motor-ID, encodertype, winst, stroomlimieten) worden opgeslagen in het hoofdparametergeheugen van de CNC.Na het monteren van het vervangingsbord, herstelt de CNC de FSSB-communicatie en past de bestaande parameters toe op de nieuwe besturingscombinatie.

V4: Wat is het vermogen van het bord dat is gekoppeld aan A20B-2101-0050 in elke SVM1-variant?

• SVM1-4i (H001) en SVM1-20i (H002): stroombord A20B-2101-0091
• SVM1-40i (H003): stroombord A16B-3200-0512

Wanneer een servo-alarm naar de elektronica van de aandrijving leidt, moet de aansturing van de aandrijflijn (A20B-2101-0050) en de aandrijflijn intact zijn.bevestig of de fout in het bedieningspaneel of het voedingspaneel zit voordat slechts één wordt vervangen.

V5: Kunnen SVM1-aandrijvingen parallel worden gezet voor een hoger gecombineerd stroomverbruik?

FANUC SVM1-aandrijvingen zijn ontworpen als zelfstandige enkelassige versterkers.Voor hoge stroomvereisten op de as die hoger zijn dan 40A piek (de limiet van het bereik A20B-2101-0050), zijn de modules SVM1-80i (A20B-2101-0051) of de modules van de Alpha-i-serie de juiste oplossing.
