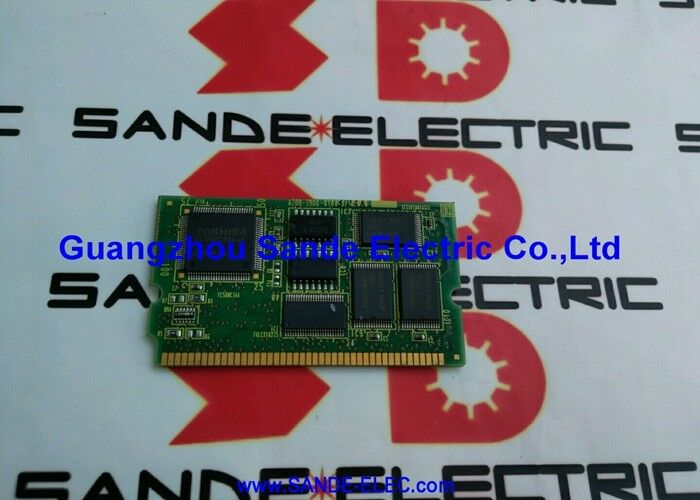

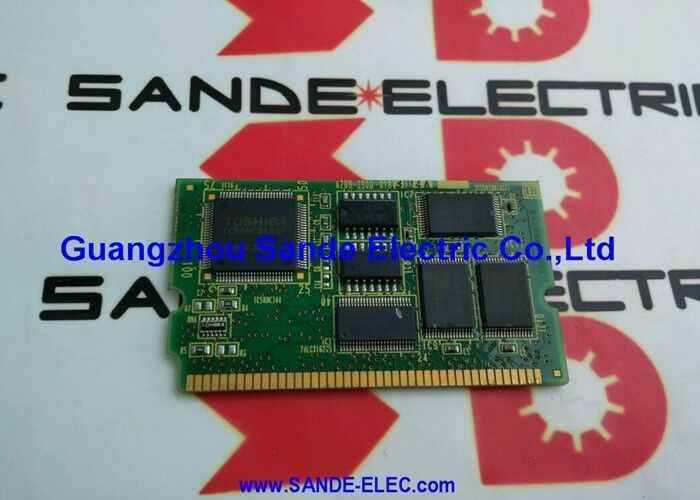

A20B-3900-0183 FANUC Circuit Board A2OB-39OO-O183 A20B39000183

FANUC A20B-3900-0183 | 32 MB VANAF + 512K SRAM-geheugenmodule — Serie 16i / 18i / 21i Model B CNC

Twee geheugenfuncties op één module

De A20B-3900-0183 is een plug-in dochterbord dat twee verschillende geheugentypen in één module combineert en verschillende rollen vervult binnen de FANUC i-serie CNC-besturing:

32 MB VAN (Flash-ROM):Niet-vluchtige opslag voor de CNC-besturingssoftware, PMC-ladderprogramma, onderdeelprogrammagegevens en servoparameterbestanden. VAN inhoud blijft bestaan ​​zonder batterijvoeding. Wanneer de CNC opstart, wordt de systeemsoftware van FROM naar het werkende RAM geladen. FROM moet na vervanging van de module opnieuw worden geladen met behulp van het juiste softwarepakket voor het geïnstalleerde CNC-model en de optieconfiguratie.

512K SRAM (met batterijvoeding):Bevat machineparameters, gereedschapscorrectiegegevens, werkcoördinaatafwijkingen en andere realtime operationele gegevens die stroomcycli moeten overleven. SRAM heeft continu reservebatterijvermogen nodig om de inhoud te behouden. De back-upbatterij bevindt zich op het CNC-hoofdbord of in een aangrenzende batterijhouder - niet in deze geheugenmodule zelf. Een lege batterij veroorzaakt SRAM-gegevensverlies; Controleer altijd de staat van de batterij voordat u deze module verwijdert of vervangt.

Belangrijkste specificaties

Model B - Niet hetzelfde als Model A

Binnen de FANUC 16i/18i/21i-familie gebruiken Model A en Model B verschillende geheugenmodulespecificaties. De A20B-3900-0183 met 512K SRAM is de Model B-variant. De A20B-3900-0163, die 1 MB SRAM ondersteunt, wordt doorgaans geassocieerd met de Model A-generatie. Het installeren van een module met de verkeerde SRAM-capaciteit of FROM-versie voor het geïnstalleerde CNC-model zal niet initialiseren of compatibiliteitsfouten veroorzaken.

Bevestig de geïnstalleerde CNC-modelletter (Model A of Model B) op het systeeminformatiescherm van de CNC voordat u bestelt. Controleer het onderdeelnummer van de geïnstalleerde module op het label op de printplaat, en niet alleen op basis van de documentatie, aangezien modules ter plaatse kunnen worden vervangen tijdens eerder onderhoud.

Opmerkingen over de vervangingsprocedure

FROM-inhoud wordt niet automatisch bewaard wanneer de module wordt verwijderd. Maak een back-up van alle FROM-gegevens voordat u deze verwijdert, als de softwareconfiguratie is gewijzigd ten opzichte van de fabrieksstatus. SRAM-gegevens worden bewaard zolang de back-upbatterij tijdens het wisselen gezond blijft; verwissel de module terwijl de CNC is ingeschakeld als de procedure dit toelaat, of zorg ervoor dat er een nieuwe back-up bestaat voordat u begint. Nadat u de vervanging hebt aangebracht, laadt u de FROM-software opnieuw en herstelt u de SRAM-gegevens vanaf een back-up voordat u de productie uitvoert.

Veelgestelde vragen

Vraag 1: Zit de back-upbatterij in de A20B-3900-0183-module zelf?

Nee. De SRAM-reservebatterij bevindt zich op het CNC-moederbord of in een batterijhouder vlakbij het moederbord - niet in deze geheugenmodule. Het verwijderen van deze module heeft geen invloed op de batterij. Als de batterij echter vóór of tijdens het wisselen leeg raakt, gaan SRAM-gegevens (parameters, offsets) verloren. Controleer de staat van de batterij voordat u begint met het vervangen van de geheugenmodule.

Vraag 2: Welke gegevens moeten opnieuw worden geladen na het vervangen van A20B-3900-0183?

VAN-inhoud (CNC-besturingssoftware, PMC-ladder, parameterbestanden) moet opnieuw worden geladen vanaf een back-up. SRAM-gegevens (machineparameters, gereedschaps- en werkstuk-offsets) moeten vanuit een back-up worden hersteld als deze tijdens het wisselen niet zijn bewaard. Een volledige machineback-up die zowel FROM- als SRAM-gegevens omvat, is essentieel voordat een geheugenmodule wordt vervangen.

V3: Kan de A20B-3900-0183 (512K SRAM) de A20B-3900-0163 (1MB SRAM) vervangen?

Nee. Verschillende SRAM-capaciteiten bedienen verschillende CNC-modelgeneraties met verschillende parametertabelgroottes. Het installeren van een module met onvoldoende SRAM veroorzaakt parameteropslagfouten. Het installeren van een module met een hoger SRAM-niveau in een systeem waarvoor dit niet nodig is, kan ook compatibiliteitsproblemen veroorzaken. Zorg er altijd voor dat het exacte onderdeelnummer overeenkomt met het geïnstalleerde CNC-model.

V4: De CNC geeft na het opstarten een FROM-controlesomfout weer. Is de geheugenmodule defect?

Een FROM-controlesomfout geeft meestal aan dat de FROM-inhoud beschadigd is, hetzij door een stroomonderbreking tijdens een schrijfbewerking, hetzij door een verslechterende flashchip. Probeer de FROM-software opnieuw te laden vanaf een schone back-up. Als de fout na het opnieuw laden blijft bestaan, is het flashgeheugen in de module beschadigd en moet de module worden vervangen.

V5: De CNC geeft bij het opstarten een geheugenalarm weer (SRAM-pariteitsfout of iets dergelijks). Is dit de geheugenmodule?

Een pariteitsfout in SRAM kan wijzen op een lege back-upbatterij (die gegevensbeschadiging veroorzaakt tijdens het uitschakelen) of op een defecte SRAM-chip. Controleer en vervang eerst de back-upbatterij. Als de fout verdwijnt na het vervangen van de batterij en het herstellen van SRAM-gegevens, was de batterij de oorzaak. Als de fout zich blijft voordoen met een bevestigde gezonde batterij en opnieuw geladen gegevens, is het SRAM in de module defect en moet de module worden vervangen.
