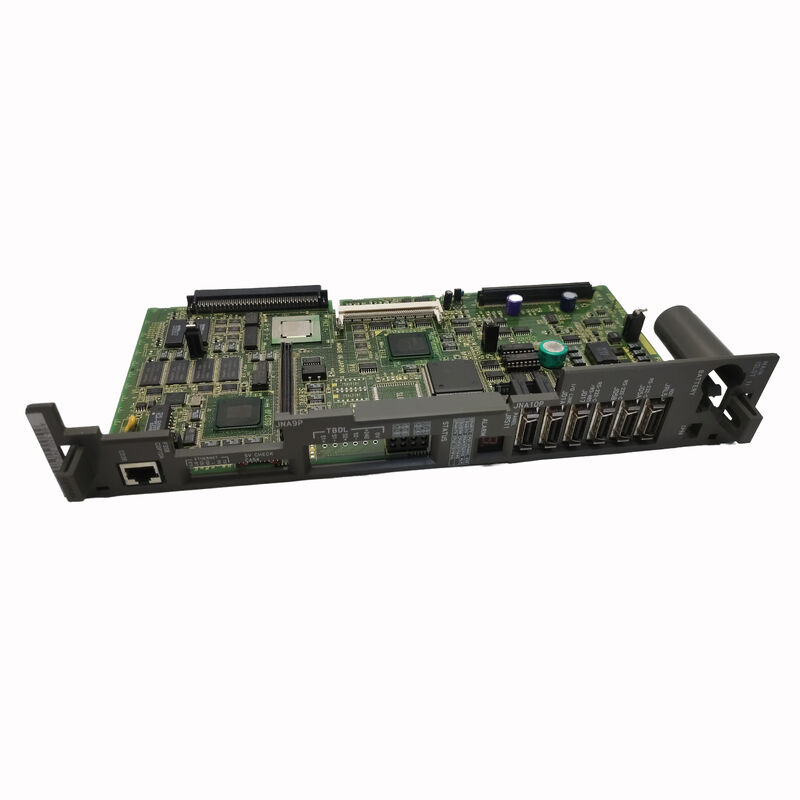

Fanuc A16B-3200-0490 PC-bord A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490 | Hoofd CPU PCB — 0i-B Serie CNC Master Board, A16B-3200 Familie, PMC-SB7, Multi-asbesturing, Plug-in Module Architectuur, Japan

Overzicht

De FANUC A16B-3200-0490 is het hoofd CPU-bord — de master PCB — voor FANUC's i-serie CNC-besturing. In de fysieke architectuur van een FANUC CNC-systeem is dit het centrale bord waarmee al het andere in de besturingskast verbinding maakt of van afhankelijk is.

De servo-versterkers communiceren terug naar dit bord via de FSSB glasvezelbus. De display PCB (zoals de A20B-3300-0091) wordt in sleuven op dit bord geplaatst. De PMC-ladder (het PLC-programma van de machine) wordt uitgevoerd op de processor die op dit bord is gemonteerd.

De MDI-toetsen van het bedieningspaneel sturen hun signalen naar dit bord. Kortom: de A16B-3200-0490 is het zenuwcentrum van de CNC.

Het begrijpen van de A16B-3200-familie vereist het begrijpen van het plug-in modulesysteem van het bord.

Het generieke A16B-3200-0490-bord, zonder zijn SMD-modules, bevat de processor, de backplane-connectoren, de voedingcircuits, de diagnostische LED-array en de vaste hardware.

Wat het bord specifiek maakt voor een machine, is de set SMD-modules die erin zijn geplugd:

FROM (Flash ROM) modules slaan de CNC-systeemsoftware op — het FANUC-besturingssysteem, motion control firmware, en eventuele software-opties (grafische optie, DNC-optie, PMC-laddercompilatie, etc.) die door de machinebouwer zijn aangeschaft.

Zonder de juiste FROM-modules heeft het bord geen besturingssysteem en kan het niet opstarten.

SRAM modules slaan batterij-gevoede gegevens op die veranderen tijdens machinebedrijf — CNC-parameters (spelingwaarden, servo-versterkingen, aslimieten, voedingssnelheden), onderdeelprogramma's, gereedschap-offsettabellen, PMC-gegevens en werkcoördinaat-offsets.

SRAM is de meest waardevolle gegevensopslag in de machine omdat het de geaccumuleerde inbedrijfstelling en productie-instellingen bevat die ervoor zorgen dat de machine correct presteert. De levensduur van de SRAM-batterij is doorgaans 2-5 jaar.

DRAM modules bieden werkgeheugen voor programma-uitvoering — de actieve werkruimte van de CNC tijdens bedrijf.

Belangrijkste specificaties

De A16B-3200 Familie — Bordvarianten en hun generaties

De A16B-3200-serie omvat meerdere FANUC CNC-generaties, waarbij elke generatie en subserie een specifieke achtervoegsel van de laatste vier cijfers heeft.

De -0490 plaatst dit bord in de 0i-B generatie, nauw verwant aan de -0491 (die is bevestigd als het 0i-TB hoofdboard dat PMC-SB7 draait). Zowel de -0490 als de -0491 behoren tot dezelfde ontwerpgeneratie — ze delen dezelfde fundamentele architectuur, accepteren hetzelfde type SMD-modules en draaien PMC-SB7 machine ladderlogica.

Eerdere generaties in de A16B-3200-familie (zoals -0190 voor de 16C-serie, -0090 voor 16B) zijn mechanisch vergelijkbaar, maar zijn niet software-compatibel.

SMD-modules van een 16C-bord kunnen niet op een 0i-B-bord draaien, en vice versa. De verificatie van het onderdeelnummer ten opzichte van de specifieke machine en CNC-serie is essentieel voordat een A16B-3200-variant wordt besteld.

Waarom het hoofd CPU-bord faalt — En hoe je weet dat het zo is

Storingen aan het hoofd CPU-bord behoren tot de minder voorkomende storingsmodi in FANUC CNC-systemen — ze zijn ontworpen voor een lange levensduur, en de meeste machines ervaren veel storingen aan de spindelaandrijvings-PCB, servo-PCB en voeding voordat het hoofdboard ooit faalt.

Wanneer het hoofdboard faalt, zijn de symptomen meestal onderscheidend:

Volledig falen bij het opstarten: De CNC wordt ingeschakeld, de koelventilatoren draaien, de servo-versterkers initialiseren, maar het display van het bedieningspaneel blijft leeg en er is geen beweging van de assen mogelijk.

De besturing lijkt dood.

Dit symptoom treedt ook op bij corruptie van de FROM-module of falen van de SRAM-batterij, dus systematische diagnose is belangrijk.

Intermitterende besturingsfouten: Willekeurige alarmen die met onvoorspelbare tussenpozen verschijnen, vooral die welke verdwijnen na een stroomcyclus, kunnen duiden op een marginale component op het hoofdboard — typisch een falende elektrolytische condensator of een door warmte belaste IC aan de rand van zijn bedrijfsspecificatie.

SRAM-batterijalarm met gegevensverlies: Als de SRAM-batterij leeg raakt en gegevens verloren gaan, is het bord niet defect — maar de SRAM-module en batterij moeten worden vervangen en de gegevens moeten opnieuw worden geladen vanaf een back-up.

Dit is het meest voorkomende scenario dat wordt aangezien voor een bordstoring.

Storing na een specifieke gebeurtenis: Blikseminslag, stroompiek of een grove overstroomgebeurtenis in de elektrische kast van de machine kan het hoofdboard onherstelbaar beschadigen.

In deze gevallen is de bordstoring zeker en is vervanging zonder reparatie de juiste weg.

Vervanging van de A16B-3200-0490 — Wat moet worden voorbereid

Vervanging van het hoofdboard is een belangrijke onderhoudsgebeurtenis — het raakt de meest kritieke gegevens en configuratie in de machine. Het volgende moet aanwezig zijn voordat het bord wordt vervangen:

Alle CNC-parameters geback-upt naar een externe bron (geheugenkaart, RS-232, Ethernet indien beschikbaar).

Het PMC-ladderprogramma apart geback-upt.

Alle onderdeelprogramma's geback-upt. Gereedschap- en werk-offsetgegevens opgenomen of geback-upt. Identificatie van SRAM- en FROM-modules bevestigd (onderdeelnummers van modules, firmwareversie in de FROM).

Bij installatie van het vervangende bord: breng de originele FROM- en SRAM-modules over van het oude bord naar het nieuwe bord (indien de modules functioneel zijn).

Als de FROM-module corrupt is (waardoor opstarten wordt voorkomen), zijn nieuwe FROM-modules nodig die zijn geladen met de juiste systeemsoftware van een machinebouwer of FANUC-service.

Laad alle parameters opnieuw vanaf de back-up na het opstarten. Verifieer asbeweging, spindelwerking en PMC-functie voordat de machine weer in productie wordt genomen.

Veelgestelde vragen

V1: Kan de SRAM-module van het defecte bord worden overgezet naar de vervangende A16B-3200-0490 om alle machinegegevens te herstellen?

Ja, als de SRAM-module zelf onbeschadigd is. Als het originele bord defect raakte door een lokale storing (defecte processor, beschadigd voedingsgedeelte) terwijl de SRAM-module elektrisch intact bleef, herstelt het overzetten van de SRAM naar het vervangende bord alle parameters, onderdeelprogramma's, offsets en PMC-gegevens in één stap.

Schakel het vervangende bord in met de overgezette SRAM- en FROM-modules, en de machine zou moeten opstarten met de originele configuratie.

Als de SRAM-batterij voor of tijdens de bordstoring leeg was, kunnen gegevens verloren zijn gegaan — de back-up wordt dan essentieel.

V2: De CNC geeft "SYSTEM ALARM 911" of "920" weer na een bordvervanging. Wat betekenen deze?

Alarm 911 (DRAM-pariteitsfout) en 920 (SRAM-pariteitsfout) duiden op geheugenfouten.

Na een vervanging van het hoofdboard verschijnen deze meestal als: de DRAM-module niet volledig in zijn sleuf zit (plaats opnieuw stevig); de batterij van de SRAM-module leeg is en de gegevens corrupt zijn (vervang batterij, laad opnieuw vanaf back-up); of er is een echte DRAM/SRAM-module hardwarefout (test met een bekende goede module).

Deze alarmen duiden niet noodzakelijkerwijs op een defect vervangend bord — ze duiden op een geheugensysteemprobleem dat vaak wordt opgelost door correcte moduleplaatsing en herladen van gegevens.

V3: Hoeveel assen kan de A16B-3200-0490 besturen, en wordt dit bepaald door het bord of door de software?

Het fysieke bord biedt de backplane-aansluitingen voor asbesturingsmodules, maar het aantal geactiveerde assen wordt bepaald door de software-optieregistratie in de FROM-module — niet door de hardware van het bord.

Een A16B-3200-0490 met de juiste asoptie geregistreerd kan tot het maximum aansturen dat door die CNC-generatie wordt ondersteund (doorgaans 4 assen voor 0i-serie).

Het toevoegen van een as aan een bestaande machine vereist het activeren van de asuitbreidingsoptie in de systeemsoftware, niet het vervangen van het hoofdboard.

V4: Is de A16B-3200-0490 op bordniveau repareerbaar, of is directe vervanging de enige optie?

Reparatie op bordniveau is mogelijk via gespecialiseerde FANUC-reparatiecentra. Veelvoorkomende reparatieonderdelen op A16B-3200 hoofdboards zijn: vervanging van elektrolytische condensatoren (de meest frequente leeftijdsgebonden storing), vervanging van individuele IC's beschadigd door ESD of stroompieken, reparatie van batterijhouders en opknappen van connectoren.

Reparatie is kosteneffectief wanneer de bordstoring een lokale componentstoring is in plaats van algemene PCB-schade (verbrande sporen, gebarsten substraat) door een ernstige elektrische gebeurtenis.

Een gerenommeerd reparatiecentrum zal het bord na reparatie testen op een FANUC-testopstelling, waarbij de volledige functionaliteit wordt bevestigd voordat het wordt teruggestuurd.

V5: Wat is de SRAM-batterij op het hoofdboard, en hoe vaak moet deze worden vervangen?

De SRAM-batterij is een lithiumcel (doorgaans een 3V knoopcel of lithium AA, afhankelijk van de batterijhouderconfiguratie op de specifieke bordvariant) die de SRAM-module van stroom voorziet wanneer de machine is uitgeschakeld, waardoor alle opgeslagen gegevens behouden blijven.

FANUC specificeert een vervangingsinterval van ongeveer 1 jaar, hoewel in de praktijk veel batterijen 2-5 jaar meegaan bij kamertemperatuur voordat de spanning onder het minimale ondersteuningsniveau van de SRAM daalt.

De CNC genereert een laag-batterijalarm (doorgaans ALM 7001 of vergelijkbaar) wanneer de spanning onder de waarschuwingsdrempel daalt — dit alarm moet onmiddellijk worden opgevolgd, aangezien gegevensverlies optreedt wanneer de batterij nul bereikt.

Vervanging van de batterij moet worden uitgevoerd terwijl de machine is ingeschakeld (zodat de SRAM tijdens de wisseling stroom trekt) om gegevensverlies tijdens de procedure te voorkomen.
