| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-1001-0120 |

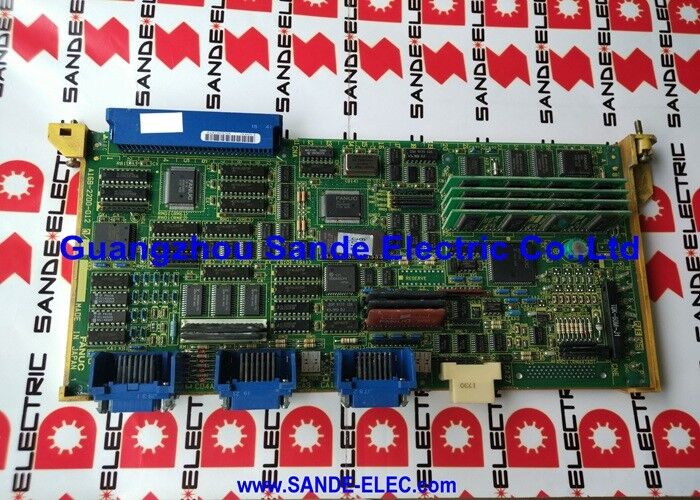

De FANUC A20B-1001-0120 is de besturings-PCB voor FANUC's eerste generatie digitale AC spil-aandrijvingen — de A06B-6055 serie. Deze familie van spil-aandrijvingen markeerde een belangrijke overgang in CNC-werktuigmachine-technologie: van de eerdere analoge DC spil-aandrijvingen (waarbij de snelheid werd geregeld door een analoog ±10V signaal) naar digitale AC aandrijvingen met gesloten-lus digitale snelheids- en koppelregeling, spil-encoder feedback, en ingebouwde parameteropslag.
De A20B-1001-0120 is de printplaat die deze digitale werking mogelijk maakte.
In de A06B-6055 aandrijving neemt de besturingskaart (A20B-1001-0120) de voor toegankelijke positie in het aandrijfkast — deze bevat de besturingsmicroprocessor, de snelheidsreferentie-ingangscircuits, de encoder-feedbackverwerkingscircuits, de PWM-signaalgeneratoren voor de IGBT-basisdrivers, en het 7-segment alarmdisplay dat onderhoudstechnici gebruiken om storingen te diagnosticeren zonder ander testapparatuur.
Dit aan de voorkant gemonteerde, voor de gebruiker gerichte ontwerp was opzettelijk: FANUC-ingenieurs begrepen dat onderhoudstoegang in productieomgevingen snel moet zijn, en de LED-alarmcodes op het bord bieden directe storingsidentificatie zonder de aandrijving te openen of instrumentatie aan te sluiten.
Het aandrijvingsbereik dat door de A20B-1001-0120 wordt gedekt, omvat model 1 tot model 30 spilmotoren — een bereik van ongeveer 3kW tot 30kW vermogen. Dezelfde besturingskaart dient dit gehele bereik omdat de motorspecifieke parameters (motortype, stroomsterkte, maximale snelheid, encoderresolutie) zijn opgeslagen in een NV-RAM-chip die op de kaart is gemonteerd. Verschillende aandrijvingen in de A06B-6055 familie worden in de fabriek geconfigureerd door deze NV-RAM te programmeren met de juiste motor- en aandrijfparameters.
Bij het vervangen van de A20B-1001-0120 kaart moet de NV-RAM-chip ofwel van de originele kaart worden overgezet, ofwel moet de NV-RAM van de vervangende kaart worden geprogrammeerd met de juiste parameters uit de onderhoudshandleiding.
| Parameter | Waarde |
|---|---|
| Compatibele Aandrijvingen | A06B-6055-HXXX serie |
| Spil Vermogensbereik | 3–30kW (Model 1–30) |
| Ingangsspanning | 200–240VAC |
| Afmetingen (L×B×D) | 165×130×40mm |
| Gewicht | 1,2 kg |
| Bedrijfstemperatuur | 0–45°C |
| LED Display | 7-segment alarmcode |
| Handleiding | B-53425E |
| Status | Niet meer in productie, reserveonderdeel |
De A06B-6055 serie vertegenwoordigde de overgang naar digitale spilregeling in een tijd waarin "digitaal" echte technische betekenis had, niet alleen marketingtaal.
De belangrijkste vooruitgang ten opzichte van analoge voorgangers was gesloten-lus digitale snelheidsregeling met spil-encoder feedback.
In een analoge DC spil-aandrijving was de snelheidsregeling afhankelijk van de nauwkeurigheid van tachogeneratoren en analoge circuits, met lusversterkingen en responsbandbreedte beperkt door toleranties van analoge componenten.
Het digitale AC-systeem verving de tachogenerator door een pulsencoder op de spilmotor, en de analoge snelheidsregelaar door een digitale regelkring die in de microprocessor van de besturingskaart draait.
Het praktische resultaat: sneller herstel van de snelheid na snijbelastingsveranderingen, betere nauwkeurigheid van de snelheidsvastheid onder variërende spilbelastingen, en de mogelijkheid om spiloriëntatie te implementeren — de spil stoppen op een precieze hoekpositie voor automatische gereedschapswisseling — op een manier die consistent en betrouwbaar was in plaats van de arbeidsintensieve afstemming te vereisen die analoge oriëntatiecircuits vereisten.
Spiloriëntatie met behulp van het oriëntatie-algoritme van de A20B-1001-0120 wordt geïnitieerd door de CNC via het oriëntatiecommando (typisch M19 in het onderdeelprogramma), en de aandrijving vertraagt en positioneert de spil nauwkeurig op de door de encoder gedefinieerde oriëntatiehoek, klaar voor de ATC-arm om de gereedschapshouder te grijpen.
De A06B-6055 spil-aandrijffamilie omvat een breed scala aan spilvermogens en spanningsconfiguraties, waarbij elke A06B-6055-HXXX modelcode overeenkomt met een specifiek motor- en stroomsterktemodel. Enkele veel voorkomende varianten:
A06B-6055-H002: Een van de basismodellen, bevestigd om de A20B-1001-0120 besturingskaart te gebruiken. A06B-6055-H103, H112, H118, H206: Verdere varianten over het vermogensbereik, die allemaal dezelfde A20B-1001-0120 besturings-PCB gebruiken — de kaart is gemeenschappelijk voor het bereik, met aandrijvingsspecifieke configuratie opgeslagen in de NV-RAM.
Het basisgedeelte (vermogenskaart) van elke A06B-6055 aandrijving verschilt per stroomsterkte en motorafstemming, maar de besturingskaart wordt gedeeld binnen de productfamilie.
Deze gemeenschappelijkheid was een bewuste FANUC-ontwerpbeslissing die de benodigde voorraad reserveonderdelen vermindert om een vloot A06B-6055 aandrijvingen te onderhouden — één type besturingskaart, in grote hoeveelheden op voorraad, dient alle aandrijvingsgroottes in het bereik.
Het 7-segment LED-display op de voorkant van de A20B-1001-0120 toont een tweecijferige alarmcode wanneer de aandrijving een storing detecteert. Deze codes stellen een technicus in staat de storingscategorie te diagnosticeren zonder extra instrumentatie:
AL-02: Motor snelheidsdetectie storing — encoder signaal afwezig of verstoord; verdachte encoder kabel, encoder voeding, of encoder hardware storing.
AL-12: Interne temperatuur te hoog — aandrijving oververhitting; controleer koelventilator, omgevingstemperatuur, en inschakelduur.
AL-17: DC-link onderspanning — probleem met voedingsspanning of pre-charge circuit storing; controleer driefasige ingang.
De B-53425E onderhoudshandleiding bevat een complete tabel van alle alarmcodes voor de A06B-6055 serie, hun specifieke storingscondities, en de aanbevolen diagnostische en corrigerende acties.
Deze handleiding is de primaire referentie voor elke service- of reparatieactiviteit van de A20B-1001-0120 en moet beschikbaar zijn voor elke technicus die met deze aandrijvingen werkt.
De NV-RAM (niet-vluchtig RAM) chip op de A20B-1001-0120 bevat de motor type registratie en parameter set van de aandrijving — de opgeslagen gegevens die de besturingskaart vertellen met welke spilmotor deze is gekoppeld en wat de operationele limieten, versterkingen en oriëntaties zijn.
Elke parameter die toegankelijk is via de knoppen op het voorpaneel van de aandrijving (MODE, UP, DOWN, DATA SET) is opgeslagen in deze NV-RAM.
Bij het vervangen van een defecte A20B-1001-0120 door een vervangende kaart:
Optie 1 — NV-RAM overdracht: Soldeer voorzichtig de NV-RAM van de defecte kaart los of gebruik een chip-extractor en installeer deze op de vervangende kaart. De vervangende kaart heeft dan exact dezelfde parameter set als het origineel. Dit is alleen mogelijk als de NV-RAM van de originele kaart fysiek en elektrisch onbeschadigd is (wat meestal het geval is als de storingsmodus van de kaart een stroomvoorziening of transistorstoring was in plaats van totale elektrische vernietiging).
Optie 2 — Handmatige parameterinvoer: Gebruik de B-53425E onderhoudshandleiding om alle parameters handmatig in te voeren via de knoppen op het voorpaneel van de aandrijving.
Dit vereist kennis van het motormodelnummer om de juiste parametertabel in de handleiding te identificeren, en vervolgens het individueel invoeren van elke parameterwaarde.
De procedure duurt ongeveer 30–60 minuten en vereist zorgvuldige aandacht om invoerfouten te voorkomen.
V1: Hoe wordt bepaald dat de A20B-1001-0120 PCB defect is, in plaats van de vermogenskaart of de spilmotor?
Begin met de LED-alarmcode op de voorkant van de kaart — deze identificeert de storingscategorie.
Codes in het bereik AL-02 tot AL-07 (encoder- en snelheidsdetectiestoringen) impliceren vaak de encoder of de kabel ervan, niet de besturingskaart.
Codes in het bereik AL-12 tot AL-17 (temperatuur en vermogen) kunnen problemen met het vermogensgedeelte aangeven.
Een storing in de besturingskaart wordt meer specifiek vermoed wanneer: de aandrijving helemaal geen LED-display vertoont (kaart initialiseert niet), de alarmcode niet overeenkomt met een externe conditie, of de storing verschijnt en verdwijnt zonder enig patroon gerelateerd aan belasting of temperatuur.
Een kaartwissel met een bekende goede A20B-1001-0120 (met de originele NV-RAM van de kaart) is de definitieve diagnose — als het alarm verdwijnt en de aandrijving correct werkt, was de originele kaart defect.
V2: De beschikbare aandrijvingsversies bevatten /10E, /16F, /19F achtervoegsels. Wat betekenen deze, en maakt het uit welke versie wordt gebruikt?
De firmware revisie achtervoegsels (/10E, /16F, /19F, etc.) identificeren de versie van de besturingssoftware die in de EPROM van de kaart aanwezig is. Verschillende firmwareversies kunnen verschillende alarmafhandeling, parameterbereiken of functiesets hebben.
Voor een identieke vervanging is het matchen van de firmware revisie de voorkeur — de aandrijving zal exact hetzelfde gedragen als het origineel. Als de exacte revisie niet beschikbaar is, zal een latere revisie uit dezelfde A20B-1001-0120 familie over het algemeen correct werken met dezelfde NV-RAM parameters, maar moet na installatie zorgvuldig worden getest om een gelijkwaardig gedrag te bevestigen, met name voor de spiloriëntatiehoek en de prestaties van het acceleratieprofiel.
V3: Wat zijn de meest voorkomende oorzaken van A20B-1001-0120 storingen in langdurig gebruikte aandrijvingen?
Defecte elektrolytische condensatoren in de interne voeding van de kaart is de meest voorkomende leeftijdsgerelateerde oorzaak — condensatoren degraderen door verdamping van elektrolyt na 10–15 jaar, wat leidt tot instabiele voedingsspanningen die grillige alarmcodes veroorzaken.
De transistor modules in het vermogensgedeelte (niet de besturingskaart) zijn vaker de oorzaak van stroomgerelateerde alarmen. Op de besturingskaart zelf kan de NV-RAM chip defect raken door gegevenscorruptie van ESD of langdurige batterijontlading, en de EPROM die de besturingsfirmware bevat kan defect raken door UV-blootstelling of leeftijdsgerelateerde bitverval.
Een volledige revisie van de A20B-1001-0120 omvat doorgaans vervanging van condensatoren, EPROM-verificatie, NV-RAM-back-up, en functionele test op een aandrijvingstestbank met een spilmotor.
V4: Wordt spiloriëntatie (M19) beïnvloed door de firmwareversie van de besturingskaart?
Ja. Het spiloriëntatie-algoritme — de berekening die de spil vertraagt en positioneert op de bevolen oriëntatiehoek — is geïmplementeerd in de firmware van de besturingskaart.
Verschillende firmwareversies (verschillende EPROM-inhoud) kunnen licht verschillende oriëntatiereactie-afstemmingen hebben. Als de nauwkeurigheid of herhaalbaarheid van de spiloriëntatie acceptabel was vóór de kaartstoring, zou het installeren van een vervanging met dezelfde firmware revisie en de originele NV-RAM parameters identiek oriëntatiegedrag moeten herstellen.
Als de oriëntatieprestaties veranderen na een kaartvervanging met een andere firmware revisie, moeten de oriëntatiepositie-aanpassingsparameters (toegankelijk via de knoppen op het voorpaneel van de aandrijving) mogelijk worden bijgesteld.
V5: Welke informatie moet worden voorbereid voordat een aandrijving of kaart naar een reparatiecentrum wordt gestuurd?
Noteer vóór verzending: het volledige aandrijvingsmodelnummer van het typeplaatje (A06B-6055-HXXX), het onderdeelnummer en revisie-achtervoegsel van de besturingskaart (van het etiket op de A20B-1001-0120 zelf), alle parameterwaarden van de aandrijving (gelezen via de MODE/UP/DOWN/DATA SET knopsequentie zoals beschreven in B-53425E — typisch 20–40 parameters), en de alarmcode die werd weergegeven toen de storing optrad.
Noteer indien mogelijk of de storing plotseling verscheen of geleidelijk ontwikkelde, en of deze correleert met temperatuur (ergst bij warm, verdwijnt bij koud) of belasting (verschijnt bij zware sneden).
Deze informatie stelt het reparatiecentrum in staat om de storingsconditie te repliceren, de gerepareerde kaart onder dezelfde omstandigheden te testen, en te bevestigen dat de specifieke storingsmodus is opgelost voordat deze wordt teruggestuurd.
