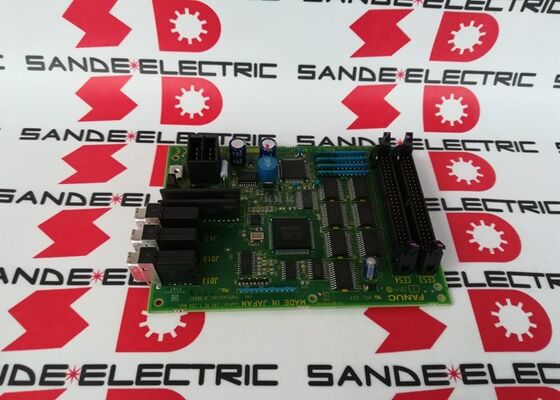

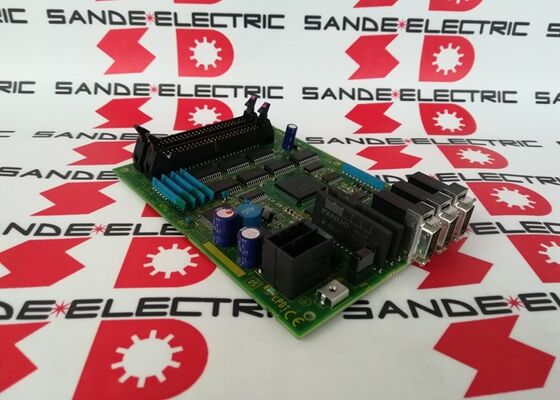

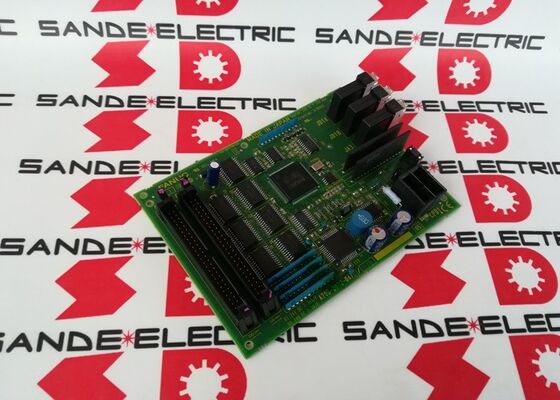

Nieuwe Fanuc A20B-2002-0470 circuit board A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 ∙ FANUC Operator Panel Connection Unit I/O PCB ∙ 72DI / 56DO / CNC Operator Interface / A20B-2002 serie

Verbindingseenheid van de bedieningspaneel

De A20B-2002-0470 is de I/O-PCB voor de verbindingseenheid van het CNC-operatorpaneel.Dit bord bevindt zich op de interface tussen CNC's PMC ladder logica en de operator panel hardware , sleutels, handwiel-invoeringen, indicatorlampen en statussignalen die het gebruikersinterface van de machine vormen.

In de FANUC-CNC-architectuur is de verbindingseenheid van het bedieningspaneel:

Verbinding met de CNC via I/O Link:De verbindingseenheid communiceert met het PMC van de CNC via de seriebus van de I/O Link.het verzenden van de invoerstatus van alle 72 invoersignalen en het ontvangen van uitvoeropdrachten voor alle 56 uitvoersignalen in elke PMC-scancyclus;.

Verbindt zich met de hardware van het bedieningspaneel:De terminalverbindingen van het apparaat accepteren de veldbedrading van het fysieke bedieningspaneel.en LED-displays waarmee de bediener interactie heeft.

Biedt elektrische isolatie:De optocoupler-gebaseerde ingangscircuits van het bord isoleren de bedradingspanning van het bedieningspaneel van de interne logica van de CNC, waardoor veldbedradingsfouten de CNC-elektronica kunnen beschadigen.

Belangrijkste specificaties

72 Invoer- en 56-uitvoerpunten

Het 72/56 DI/DO-complex van de A20B-2002-0470 weerspiegelt de signaalvereisten van een volledig uitgerust CNC-operatorpaneel:

72 digitale ingangen van het bedieningspaneel:Modusselectiecontacten (JOG, MDI, AUTO, EDIT, REF), schakelstadia voor de overschakeling van de voersnelheid (elke positie is een afzonderlijke ingang), schakelstadia voor de overschakeling van de spindelsnelheid, startknop van de cyclus, stopknop voor de voering,noodstopkettingcontact, handwiel MPG asselector contacten, handwiel vergrotingsselector, geheugen bescherming sleutel schakelaar, optionele stop schakelaar, single block schakelaar, dry run schakelaar, machine slot, Z-as slot,machine-specifieke functietoetsen, en alarmering.

56 digitale uitgangen naar het bedieningspaneel:Mode-indicatorlampen (met actuele actieve modus), cyclus-actieve indicator, voedingshoudings-actieve indicator, alarm-indicator, spindel-afloop-indicator, machine-klaarheids-indicator, programma-beschermings-indicator,en alle andere paneelleuchten, LED's of buzzers die visuele of auditieve feedback aan de bediener geven.

Toepassingsscenario's

Falen van het I/O-paneel van de CNC-operator:Een FANUC-cnc-machine ontwikkelt intermitterende panelfouten ∙ de moduskeuze stopt met werken, de indicatorlampen gedragen zich onregelmatig of de cyclusstart reageert niet meer.De A20B-2002-0470 wordt geïdentificeerd als de foutDe vervanging van het paneel herstelt de volledige functionaliteit.

Vernieuwing van het bedieningspaneel:Een CNC-bewerkingscentrum ondergaat een uitgebreide renovatie van het besturingssysteem.De A20B-2002-0470 wordt vervangen om de betrouwbaarheid van de verbindingseenheid van het bedieningspaneel te herstellen naast andere vernieuwingen van het bedieningspaneel.

Veelgestelde vragen

V1: Kan A20B-2002-0470 naast de verbinding met het bedieningspaneel ook als machine-I/O-bord dienen?

De A20B-2002-0470 wordt specifiek omschreven als een "OPERATOR PANEL CONNECTION UNIT I/O PCB" ∙ de signaaltoewijzing (72/56) is afgestemd op de signalen van het bedieningspaneel.asvergrendelingen), worden afzonderlijke machine-I/O-boards (zoals het A16B-2203-0110 C7-type voor 0-C-era-systemen) gebruikt.De panelverbindingseenheid en de machine-I/O-boards verbinden zich doorgaans met verschillende I/O-linkknooppadressen in de PMC-configuratie van de CNC.

V2: Heeft de vervanging van A20B-2002-0470 gevolgen voor het PMC-programma?

Nee, het PMC-programma behandelt de signalen van het bord via het I/O-Link-adres, niet via de identiteit van het bord.Het vervangen van de A20B-2002-0470 door een identiek geconfigureerde vervanging op hetzelfde I/O Link-adres herstelt alle communicatie op het bedieningspaneel zonder wijzigingen in het PMC-programma.

V3: Wat gebeurt er met de CNC als A20B-2002-0470 uitvalt?

Wanneer het verbindingsbord van het bedieningspaneel uitvalt, verliest het PMC de communicatie met alle panelsignalen.Panelschakelaars reageren niet meerDe machine kan niet vanaf het paneel worden bediend totdat het bord is vervangen.

V4: Is de A20B-2002-0470 specifiek voor een bepaalde FANUC CNC-generatie?

De A20B-2002 operator panel connection board familie omvat meerdere FANUC CNC generaties die I/O Link-connected operator panel units gebruiken.Bevestig uit de bedradingsdocumentatie van de specifieke machine in welk CNC-generatie- en besturingsmodel de A20B-2002-0470 is geïnstalleerdDe 72/56 DI/DO-capaciteit wordt afgestemd op het aantal signalen van het operatorpaneel.

V5: Wat is het verschil tussen de 72/56 A20B-2002-0470 en een groter I/O-bord zoals de 96/64 A16B-2203-0881?

De A16B-2203-0881 (96/64 DI/DO) is een machine-I/O-bord dat de PMC verbindt met de mechanische veldapparatuur van de machine limit switches, magnetronen, sensoren in de hele machine.De A20B-2002-0470 (72/56) is een aansluitingseenheid voor het bedieningspaneel specifiek voor de schakelaars van het bedieningspaneelVerschillende I/O-linkadressen, verschillende bedradingsverbindingen, verschillende functionele functies - ze vullen elkaar aan in hetzelfde CNC-systeem.
