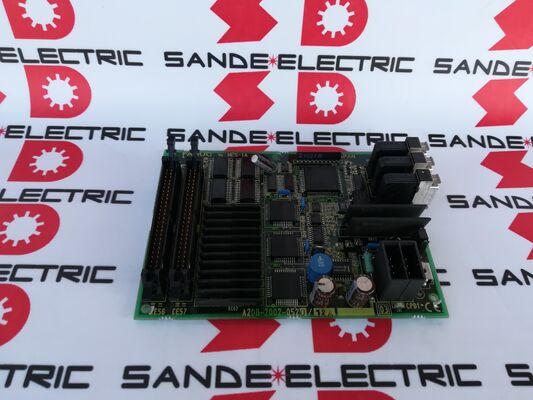

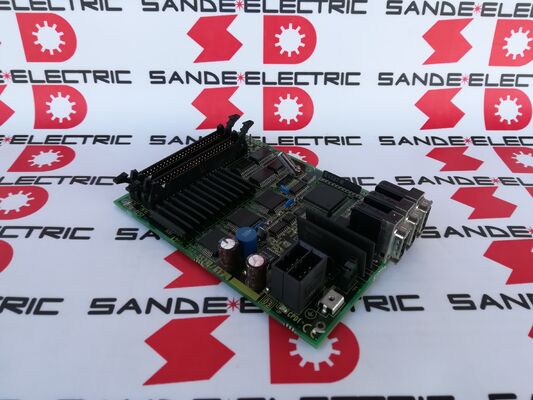

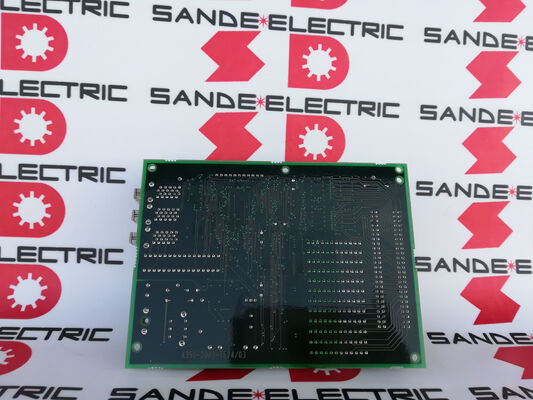

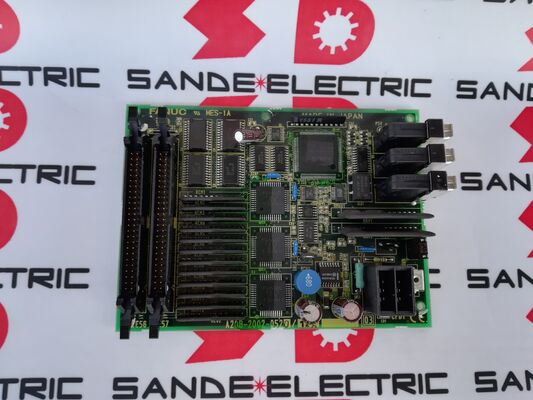

1PC Gebruikt GE Fanuc Driver Board A20B-2002-0520 In goede staat A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 ∙ FANUC Serie 16i / 18i Operator Panel I/O PCB ∙ 48 DI / 32 DO / MPG Interface / Operator Panel Board

Operator Panel I/O What This Board Connects

Elke CNC-machine beschikt over een bedieningspaneel, het hardware-interface tussen de bediener en de CNC.

Invoer (DI = 48):drukknoppen (cyclusstart, voedingshoud, noodstop), moduskeuzes (auto, MDI, jog, handvat), overschakeling van roterende knoppen (voedingssnelheid, snelheid, spindel snelheid), axis jog richtingknoppen,en functie-specifieke sleutels die door de fabrikant van de werktuigmachine zijn toegewezen.

Uitgangen (DO = 32):Lichten voor de indicatie van het paneel, lichten voor de toestand van de werking (spindel aan, koelmiddel aan, voedingsruimte actief, alarmindicator), licht voor modusfeedback,en alle andere toestandssignalen van de machine die worden aangestuurd naar zichtbare indicatoren op het bedieningsstation.

De A20B-2002-0520 leest alle 48 schakelaarinvoeringen en stuurt alle 32 lamp/indicator-uitgangen gelijktijdig aan.de volledige elektrische interface vormen tussen de fysieke besturing van de bediener en de PMC-ladderlogic van de CNC.

Belangrijkste specificaties

A20B-2002-0520 vs. A20B-2002-0521

De 0521 variant is de versie zonder MPG-interface. Beide boards bieden dezelfde 48 DI / 32 DO I / O capaciteit voor het bedieningspaneel.

A20B-2002-0520:Een meer volledig gevulde PCB omvat de MPG-connector en de bijbehorende interfacecircuits. Het juiste bord voor bedieningspanelen waar een elektronisch handwiel aansluit op de CNC.

A20B-2002-0521:Minder bevolkt of wanneer de MPG via een afzonderlijke interface in plaats van via het I/O-bord van het bedieningspaneel wordt aangesloten.

Het monteren van een A20B-2002-0521 in een machine die een MPG gebruikt, resulteert in het niet functioneren van het handwiel. De MPG-signalen hebben geen interface om aan te sluiten.Controleer altijd welke variant is geïnstalleerd voordat u een vervangende bestelt.
