FANUC A20B-2003-0311 Spindelmotorcodeerder MZi-sensor voor de aftermarket voor FANUC αi-serie CNC-systemen

Begrijpen wat u daadwerkelijk koopt

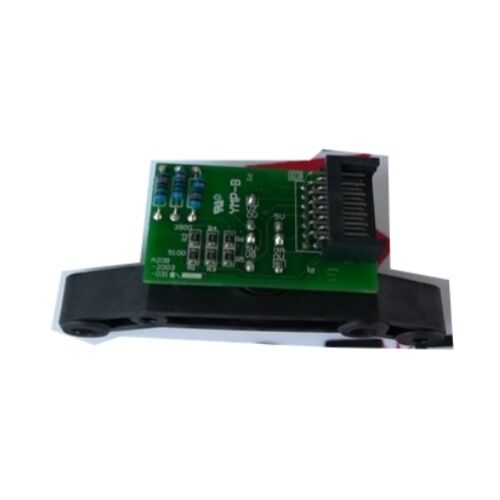

DeA20B-2003-0311is het sensor PCB dat het hart van de vormtFANUC MZi-type spindelmotor sensor assemblage A860-2110-V001Deze twee onderdelennummers zijn in de praktijk onafscheidelijk: de A860-2110-V001 is de complete sensoreenheiden PCB's, terwijl de A20B-2003-0311 de specifieke printplaat is die erin is geïnstalleerdDe meeste leveranciers vermelden beide nummers samen, omdat wanneer de sensor wordt besteld, de complete assemblage wordt verzonden.Je kijkt naar dezelfde component..

Dit is eenmagnetisch opvang-feedbackapparaat- een 12-pinsensor voor snelheidsmeting en spindelpositiëring op FANUCmotoren voor spindels van de αi-serieHet vervangt een kapotte of beschadigde oorspronkelijke sensor en herstelt de volledige gesloten spindelcontrole op de CNC-machine waaraan het is gemonteerd.

Wat de MZi-sensor doet in een machine

Elke keer dat een FANUC αi spindelmotor draait, produceert deze sensor gegevens.Het detecteert de rotatie van een magnetisch doelwiel gekoppeld aan de motoras en zet die beweging om in een digitale signaalstroom die de spindelversterker continu leestAan de hand van die signalen weet de versterker twee dingen: hoe snel de spindel draait, en precies waar hij zich bevindt binnen elke omwenteling.

De snelheidsgegevens zorgen ervoor dat de snelheidsregelaar in gesloten lus blijft werken. De versterker past zijn output aan op de opgedragen RPM, ongeacht de veranderingen in snijbelasting.en de spindel houdt zijn doel snelheid zonder jagen of zakkenPositiegegevens maken iets veeleisender mogelijk:met een gewicht van niet meer dan 50 kg, waarbij de CNC de spindelrotatie moet synchroniseren met de Z-asbeweging om een nauwkeurige draadpitch te produceren.de besturing moet de hoekpositie van de spindel binnen een enkele omwenteling kennenDe MZi sensor geeft die resolutie.

Verlies de sensor door besmetting, PCB-fout, connectorbeschadiging of mechanische impact en de CNC verliest beide.met een gewicht van niet meer dan 10 kg, wordt de productie stopgezet totdat de sensor is vervangen.

De sensorassemblage: fysische beschrijving

De sensor A860-2110-V001 / A20B-2003-0311 wordt aan de achterkant van de FANUC αi spindelmotor gemonteerd, onder de koelmotor.

• Eenmagnetische doelringdie wordt gemonteerd op de motorasverlenging en daarmee draait
• DeA20B-2003-0311 PCB's, die de magnetische opvangelementen en de signaalconditionaire circuits bevat
• Eenmet een diameter van niet meer dan 50 mminterface voor de terugkoppelingskabel die naar de spindelversterker loopt

De relatie tussen de doelring en het detectie-PCB is een niet-contactontwerp. Er zijn geen borstels, geen slijtagevlakken tussen de draaiende en stationaire elementen.Wat in de loop van de tijd afbreekt, is meestal het PCB zelf (koelmiddelinvoer)Dit is de reden waarom de sensor in de meeste storingsscenario's onafhankelijk van de motor kan worden vervangen.

Vervanging op de aftermarket  De praktijk

Originele FANUC-sensorassemblages hebben een aanzienlijke OEM-prijs, waardoor een volledige machine-stoptijd vaak duurder is dan de reparatie echt nodig is. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.

Het sleutelwoord is:verenigbaarDe 12-pin-uitgangsinterface, het signaalformaat dat door de FANUC αi-spindelversterker wordt aanvaard,en de fysieke opbouw afmetingen allemaal overeenkomen met het origineelWanneer de versterker correct is gemonteerd, kan hij geen onderscheid maken tussen een kwaliteits- en een fabrieksvoorraad.

Bij de keuze van een sensor voor de aftermarket is het van belang of de leverancier de eenheid heeft getest tegen een actieve FANUC-spindeldrive onder werkelijke bedrijfsomstandigheden, niet alleen een statische continuïteitscontrole,De dynamische test detecteert de meer verraderlijke problemen: signaalgeluid dat alleen verschijnt bij rotatie.fout tellen bij hoge RPM, marginale uitgangsniveaus die bij lage snelheden werken, maar bij volle snij snelheid versterker alarmen genereren.

Een notitie over deA20B-2200-0751: dit is een nieuwere FANUC-onderdeelnummer die dient als de huidige vervanging voor de A20B-2003-0311 / A860-2110-V001-assemblage.Zowel het origineel als zijn opvolger worden op de markt veel gebruikt voor kruisverwijzingen. Als u een aftermarket-eenheid koopt, moet u vóór de bestelling bevestigen dat het product van de leverancier compatibel is met beide aanduidingen.

Compatibiliteit met spindelversterker

De sensor A860-2110-V001 is ontworpen voor gebruik met FANUCmet een vermogen van niet meer dan 50 W, met inbegrip van de αiSP-serie die standaard is voor een breed geïnstalleerd aantal verticale bewerkingscentra, horizontale bewerkingscentra en draaicentra met FANUC-serie 0i, 16i, 18i,30i, en 31i controles.

De sensor wordt via deTerminal JY2Deze kabel is een apart onderdeel van de sensor en wordt zonder kabel in standaardconfiguratie geleverd, dus als de kabel beschadigd is, moet deze onafhankelijk worden gekocht en vervangen..Het is de moeite waard om de schade van de kabel te controleren voordat de sensor zelf wordt veroordeeld; de symptomen van een kapotte kabel zijn identiek aan die van een kapotte sensor-PCB vanuit het perspectief van de CNC.

Herkenning van sensorfouten

Het diagnostische beeld varieert afhankelijk van de manier waarop het falen zich manifesteert:

Harde storing ∙ sensor volledig niet functioneel.De CNC toont onmiddellijk een spindle-feedback-alarm, meestal met een alarmcode die verwijst naar snelheidsdeviatie of decodering.Geen spindel opdrachten worden uitgevoerd.

Intermitterende storing ∙ Sensor afgebroken, maar nog gedeeltelijk functioneel.De machine draait, maar vertoont spindeljacht (snelheidstijgingen en herstel bij nominaal constante RPM), starre tapfouten waarbij draden inconsistent in toonhoogte komen,of alarmen die op de stroomcyclus openen maar terugkeren nadat de machine is opgewarmdDeze warmte- en trillingsgebonden storingen wijzen sterk op een aangetaste sensor-PCB in plaats van op een kabel- of connectorprobleem.

Signalgeluid/verontreiniging.Koelmiddelen die de sensor behuizing is binnengekomen kan intermitterende signaal problemen die niet een schone alarm produceren veroorzaken in plaats daarvan,de spindelversterker rapporteert af en toe overstromings- of snelheidsdeviatiefouten die niet met elkaar verband houdenAls de machine in een zware koelmiddelomgeving verkeert en de sensor al enkele jaren zonder inspectie in gebruik is, is dit een praktische storingsmodus.

Voor je een vervangende bestelt, controleer de terugkoppelingskabel en de connector aan beide uiteinden.of gebarsten kabelschaal is verantwoordelijk voor een significant percentage van de schijnbare sensorfoutenAls de kabeltests schoon zijn en de symptomen aanhouden, is de sensorassemblage de volgende stap.

Installatiepunten die u moet weten

Bij de installatie moet rekening worden gehouden met de uitlijning van de doelring ten opzichte van de sensor-PCB-kant.te kleine risico's op contactschade wanneer de motoras een asspel heeftVolgt u de servicedocumentatie van de motor voor de opgegeven afstand bij het monteren van de sensor.

De 12-pin connector moet worden schoongemaakt en geïnspecteerd bij sensor vervanging tijd, niet alleen aangesloten.of oxidatie die zich in de connectorcontacten heeft opgebouwd gedurende jaren van gebruik, kan de nieuwe sensor dezelfde symptomen laten vertonen als de oude.

Als de sensor los zit, kan de trilling de afstand tussen sensor en doel dynamisch beïnvloeden.het veroorzaken van het soort intermitterend lawaai dat uiterst moeilijk te diagnosticeren is zodra de machine weer in gebruik is.

Vaak gestelde vragen

V1: Wat is de relatie tussen A20B-2003-0311 en A860-2110-V001?

De A860-2110-V001 is de volledige MZi spindelmotor sensor assemblage de behuizing, rotor doelring,PCB'sDe A20B-2003-0311 is specifiek de PCB die in die montage is gemonteerd.De meeste leveranciers leveren de complete sensor (A860-2110-V001) wanneer een van beide onderdeelnummers wordt besteld., aangezien het PCB technisch gezien niet als afzonderlijk product wordt verkocht.Beide kruisverwijzingen verschijnen in advertenties voor hetzelfde product omdat kopers vaak zoeken met behulp van welk nummer ook zichtbaar is op de kapotte eenheid of in de onderdelendocumentatie van de machine.

V2: Is A20B-2200-0751 een directe vervanging van A20B-2003-0311 / A860-2110-V001?

De A20B-2200-0751 is het bijgewerkte FANUC-onderdeelnummer dat de A20B-2003-0311 / A860-2110-V001 vervult.Het is functioneel gelijkwaardig en past op dezelfde motormontageplaatsen met dezelfde 12-pin interfaceAls u een OEM- of aftermarket sensor koopt en de leverancier A20B-2200-0751 aanbiedt als alternatief voor A20B-2003-0311, is die vervanging geldig.Bevestig bij de leverancier dat de eenheid vóór aankoop is gecontroleerd op FANUC αi spindelversterkersystemen.

V3: Hoe weet ik of de sensor is uitgevallen of dat het probleem in de feedbackkabel zit?

De meest praktische aanpak is eerst de kabel uit te wisselen of te testen, aangezien een kabel veel goedkoper is dan een sensor en kabelfouten identieke alarmpresentaties veroorzaken.Ontkoppelen van de feedback kabel aan de spindel versterker einde en inspecteren van de pinnen voor corrosieMet een multimeter,Controleer de continuïteit van elke geleider in de afgeschermde kabel van het ene uiteinde naar het andere ∙ een intermitterend open circuit komt meestal voor als de kabel tijdens de test wordt gebogenAls de kabel schoon is, en de vervanging door een bekende goede kabel (als er een beschikbaar is) het alarm niet oplost, is het sensor-PCB het meest waarschijnlijke volgende foutpunt.Dynamische fouten die alleen bij snelheid en helder in rust verschijnen, zijn vaker problemen met sensor-PCB's dan fouten met kabels.

V4: Werkt een vervangende sensor voor de aftermarket correct met een FANUC 0i- of 30i-besturing?

De sensor verbindt zich met de spindelversterker, niet rechtstreeks met de CNC-besturing.Zolang de versterker een spindelversterker van de αi-serie is (αiSP-serie) en de sensor het juiste MZi-signaalformaat op de 12-pin-uitgang levertDe FANUC 0i, 16i, 18i, 30i en 31i bedieningen communiceren allemaal met de αiSP-versterker via een seriële interface.de versterker verwerkt op zijn beurt de ruwe sensorfeedback internEen kwaliteitssensor die het juiste signaal produceert, zal transparant werken in al deze generaties besturing.

V5: Welke voorzorgsmaatregelen zijn nodig bij het opslaan of verzenden van de sensor vóór de installatie?

De sensor-PCB bevat statisch gevoelige componenten en moet in een ESD-beschermende verpakking worden bewaard.kan worden beïnvloed door sterke externe magnetische veldenDe verpakking moet worden bewaard in een droge, stabiele temperatuuromgeving.de verbindingspijnen zijn gevoelig voor corrosie bij vochtige omstandighedenAls de sensor wordt teruggestuurd als een defecte eenheid voor reparatie evaluatie, zorg ervoor dat de connector is beschermd met een stofdop of ingepakte connector dekking tijdens het vervoer,Als de pin beschadigd raakt tijdens de verzending is het een veel voorkomende oorzaak dat sensoren in een slechtere staat aankomen dan toen ze de machine verlieten..
