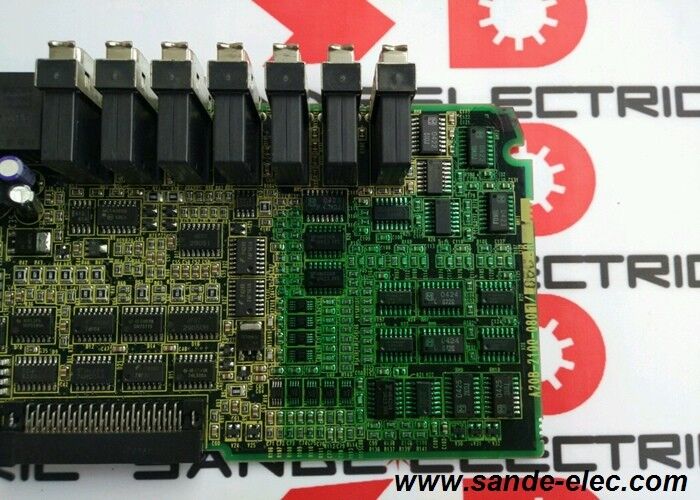

Gebruikt FANUC-bord A20B-2100-0801 getest A20B21000801 A2OB-21OO-O8O1

FANUC A20B-2100-0801 | SPM-serie besturingsprintplaat voor spindelversterker - A20B-2100-serie / niet meer leverbaar

Spindelaandrijvingsintelligentie in de A20B-2100-serie

De A20B-2100-0801 is de besturingsprintplaat in de spindelversterkermodules uit de SPM-serie van FANUC. In de twee-bordsarchitectuur van de SPM is het bord uit de A20B-2100-serie de intelligentielaag: het verzorgt de spilsnelheid- en koppelregellus, beheert de PWM-poortsignalen voor de vermogenstransistoren, verwerkt feedback van de spil-encoder en beheert de alarmdetectie en -rapportage voor het spilaandrijfsysteem.

De SPM (Spindle Motor Module) is de versterker die de spilmotor van de CNC-machine aandrijft – de as die verantwoordelijk is voor de snijsnelheid. Wanneer de besturingsprintplaat binnen een SPM uitvalt, wordt het gehele spindelgedeelte buiten werking gesteld. De CNC genereert spilalarmen en de machine kan geen snijbewerkingen uitvoeren, zelfs als de spilvermogenstrap en de motor fysiek intact zijn. Het vervangen van de besturingskaart met behoud van de functionerende vermogenstrap is het onderhoudspad op componentniveau waarmee wordt vermeden dat de gehele SPM-module moet worden vervangen.

Belangrijkste specificaties

Service op bestuursniveau: wat dit mogelijk maakt

De SPM-module bevat twee scheidbare kaartlagen: de besturingsprintplaat (A20B-2100-0801) en de bedrading/voedingskaart die wordt aangesloten op de vermogenstransistoren van de spilmotor. Deze twee borden falen vanwege verschillende mechanismen en kunnen onafhankelijk van elkaar worden onderhouden.

Alarmen op de besturingskaart – communicatiefouten, initialisatiefouten, spilalarmcodes die aangeven dat de aandrijfsoftware of feedbackverwerking is mislukt – verwijzen naar de A20B-2100-0801. Alarmen op de voedingskaart – overstroom van de transistor, faseverlies, busfout – wijzen op de bedrading/voedingskaart.

Door te identificeren welk bord de fout vertoont voordat u bestelt, voorkomt u onnodige vervanging van een gezond onderdeel. Een regelkaartfout manifesteert zich in de vorm van spilalarmcodes bij het opstarten of abnormaal spilgedrag dat niet kan worden opgelost door motor- of kabelinspectie.

Veelgestelde vragen

Vraag 1: Wat is de A20B-2100-0801 en wat is zijn rol in het spindelsysteem?

Het is de besturingsprintplaat in de spindelversterker uit de SPM-serie van FANUC. Het regelt de spilsnelheid en het koppel, verwerkt feedback van de encoder, genereert PWM-opdrachten naar de vermogenstransistoren en beheert spilalarmen. Wanneer dit bord defect raakt, kan de SPM-module de spil niet besturen, zelfs als de vermogensfase en de motor in orde zijn.

Vraag 2: Hoe onderscheidt een besturingsprintplaatfout zich van een fout in de spilvermogenstrap?

Fouten in de besturingskaart veroorzaken doorgaans spilalarmcodes die blijven bestaan ​​nadat de conditie van de motorwikkelingen en de integriteit van de encoderkabel zijn bevestigd. Fouten in de vermogensfase veroorzaken overstroom, transistor-IPM-alarmen of busfouten die optreden ongeacht de motoraansluiting. Als het spilalarm verschijnt terwijl de motor is losgekoppeld, zit de fout in de stuurkaart en niet in de motor of kabel.

V3: Moet voor het vervangen van de A20B-2100-0801 de spilparameter opnieuw worden ingevoerd?

Spilmotorparameters worden opgeslagen in het SRAM van de CNC-controller, niet in de besturingsprintplaat van de spilversterker. Bij een vergelijkbare plaatvervanging worden de spilparameters niet beïnvloed. Controleer of de parameters van het spilmotortype na installatie correct zijn ingesteld in de CNC en bevestig de normale werking van de spil met verlaagde snelheid voordat u terugkeert naar de productie.

Vraag 4: Wat moet vóór installatie worden gecontroleerd op een gebruikte A20B-2100-0801?

Inspecteer de kaart op schade aan onderdelen, verbrande plekken of gezwollen condensatoren. Controleer alle connectorpinnen op corrosie of fysieke schade. Bevestig dat de leverancier de kaart functioneel heeft getest in een actieve SPM-module met een spilmotor onder belasting. Bij het testen op een bank zonder motorbelasting worden de prestaties van de regellus onder operationele omstandigheden niet geverifieerd.

Vraag 5: Waar is de A20B-2100-0801 verkrijgbaar nadat deze is stopgezet?

Via de FANUC SPM-aftermarket – specialisten in CNC-spindelversterkercomponenten en oudere FANUC-onderdelendealers. Bevestig A20B-2100-0801 specifiek op het label van het bord. SPM-modules bedienen verschillende spilvermogensklassen; aangrenzende A20B-2100-varianten bedienen verschillende SPM-configuraties en zijn niet uitwisselbaar.
