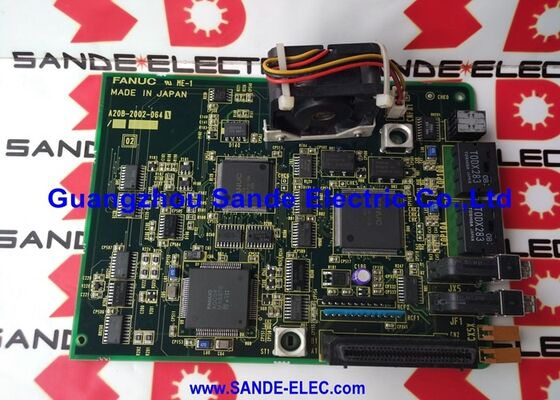

A20B-2101-0013 Fanuc PCB nieuw en origineel A20B-2101-0013/05R A20B21010013 A2OB-21O1-OO13

A20B-2101-0013 ∙ FANUC βi SVSP-20/20/40-11 Servo Control PCB ∙ A06B-6134 / Drie-assige gecombineerde servo-spoel / BiSVSP

A06B-6134 BiSVSP BETA i gecombineerde servo-spindelversterker

De benaming FANUC BiSVSP (BETA i Series Servo-Spindle Pack) identificeert een uniek productconcept:een enkele compacte versterker die gelijktijdig meerdere servo-assen en de spindelmotor bedient, waardoor de afzonderlijke spindelmotor die vereist is in standaard aandrijfsysteemconfiguraties wordt geëlimineerd.

De A20B-2101-0013 is de drieassige servo-besturings-PCB voor de βi SVSP-20/20/40-11 configuratie:

• drie servoaskanalen:20A + 20A + 40A piekstroomcapaciteit
• Een spindelkanaal:Beheersing van de spindelmotor van de klasse 11 kW
• Eén compacte eenheid:Alle vier de kanalen 3 servo + 1 spindel in één A06B-6134 aandrijving

This combined approach is particularly valuable in compact CNC machine tools where cabinet space is at a premium and the machine's axis and spindle power requirements are within the BiSVSP's capacity range.

Belangrijkste specificaties

Compatibele servomotoren van de β-serie

De βi SVSP-20/20/40-11 configuratie met A20B-2101-0013 is bevestigd te werken met:

Servomotoren van β.2/5000 tot β22/2000:De serie BETA i servomotoren “compacte motoren voor kosteneffectieve CNC-werktuigen, met inbegrip van kleine bewerkingscentra, draaicentrums,en multifunctionele machines waarbij de gecombineerde servo-spindel-capaciteit van de BiSVSP de meest ruimte-efficiënte aandrijflits biedt.

The absolute pulsecoder on some β series motors does not include a standard backup capacitor — the control power must be maintained during battery replacement on systems with absolute encoders to preserve position data.

Toepassingsscenario's

βi BiSVSP-servocontrolefout:Een FANUC CNC-machine met een BiSVSP A06B-6134 gecombineerde aandrijving ontwikkelt servo alarmen op een of meer assen.Vervanging herstelt drieassige servo- en spindelbesturing.

BiSVSP-spindelregelfout:De spindelfunctie van een BiSVSP-aandrijving mislukt terwijl de servoasbesturing gedeeltelijk doorgaat.

Veelgestelde vragen

V1: Wat is de BiSVSP en hoe verschilt deze van afzonderlijke servo- en spindelversterkers?

Een standaard FANUC-aandrijfsysteem maakt gebruik van afzonderlijke versterkers voor elke asgroep, plus een afzonderlijke spindleversterker (SPMC of SVS) voor de spindle.De BiSVSP (BETA i Servo-Spindle Pack) combineert servo- en spindelversterkerfuncties in één eenheidDit vermindert het aantal aandrijvingseenheden, vereenvoudigt de bedrading van de kast en bespaart de ruimte van de kast ten koste van de flexibiliteit, aangezien alle kanalen als één eenheid moeten worden vervangen als de aandrijving faalt.

V2: Is A20B-2101-0013 compatibel met andere βi SVSP-configuraties na de 20/20/40-11?

A20B-2101-0013 is bevestigd voor de βi SVSP-20/20/40-11 configuratie. Andere BiSVSP-configuraties (zoals de 40/40/40-15 die A20B-2101-0012 gebruikt als bedieningsplatform) gebruiken andere bedieningspcbs.De huidige rating en configuratie van de geïnstalleerde aandrijving bepaalt de juiste bedieningspaneel. Bevestig altijd op het naamplaatje van de schijf en het onderdeelnummer van het geïnstalleerde bord.

V3: Wat gebeurt er met de spindel als alleen de servoasbesturing op A20B-2101-0013 defect is?

Op de A06B-6134 BiSVSP delen de servo- en spindelkanalen hetzelfde bedieningspaneel (A20B-2101-0013).Een storing op het bedieningsplatform treft doorgaans alle kanalen servo en spindel omdat ze dezelfde bedieningspcb delenIn tegenstelling tot een systeem met afzonderlijke versterkers (waarbij een servofout de spindelversterker niet beïnvloedt), maakt een storing van het BiSVSP-besturingsbord de volledige eenheid onbruikbaar.

Vraag 4: Is het vervangen van A20B-2101-0013 een aanpassing van de servo-parameter vereist?

De servo- en spindelparameters bevinden zich in het parametersgeheugen van de CNC. Het vervangen van A20B-2101-0013 heeft geen invloed op opgeslagen parameters.de CNC downloadt alle relevante parameters tijdens het opstarten. Voor absolute codeersystemen: controleer de absolute referentiepositie na elke vervanging van de servo-aandrijflijn voordat de productie wordt hervat.

V5: Welke veiligheidsmaatregelen gelden voor toegang tot A20B-2101-0013 binnen de A06B-6134?

Zet de stroom uit en sluit de stroomvoorziening af.De gelijkstroombus van de BiSVSP-aandrijving behoudt de lading na het verwijderen van de elektriciteitsstroom van het elektriciteitsnet verifieer of de gelijkstroombus onder de 30V ligt met behulp van een gekalibreerde voltmeter voordat u de aandrijvingskamer opent. Handleert A20B-2101-0013 met een geaarde antistatische polsband op een ESD-veilig oppervlak.
