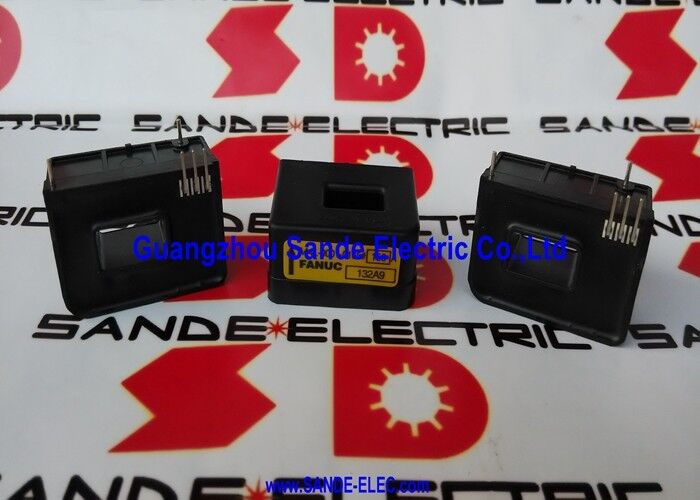

Fanuc IC A20B-2902-0130 A2OB-29O2-O13O A20B29020130

FANUC A20B-2902-0130 | Hybride geïntegreerde schakeling - ZIP-16-inkapseling / A20B-2902-serie

Hybride IC's in FANUC CNC- en aandrijfsystemen

De A20B-2902-0130 is een hybride geïntegreerde schakeling in ZIP-16-inkapseling (Zigzag In-line Package, 16-pins) uit de A20B-2902-serie van FANUC. Een hybride geïntegreerde schakeling is een aparte klasse van elektronische componenten - geen standaard IC, geen afzonderlijke component, maar een geminiaturiseerde assemblage waarbij meerdere componenten (weerstanden, condensatoren, transistors, diodes, IC's) op een substraat in een enkele afgesloten verpakking zijn geïntegreerd.

FANUC gebruikte hybride circuits in hun CNC- en servoaandrijfhardware om eigen, compacte en betrouwbare subcircuits te integreren in een vormfactor die als een eenheid kon worden geproduceerd en getest. Het ZIP-16-pakketformaat plaatst 16 kabels in een zigzagopstelling langs beide zijden van de behuizing van de verpakking, waardoor de hybride rechtstreeks in een 16-pins ZIF-aansluiting of doorvoeropening op een PCB kan worden gemonteerd.

Wanneer een hybride circuit binnen een FANUC-printplaat uitvalt, is de fout doorgaans moeilijk verder te diagnosticeren: de interne componenten van de hybride zijn ingekapseld en ontoegankelijk. Een mislukte hybride wordt geïdentificeerd door omliggende componenten te elimineren, te bevestigen dat het relevante functionele blok niet reageert en vervolgens het resultaat te bevestigen door een vervangende hybride te plaatsen. Omdat hybrides bedrijfseigen FANUC-componenten zijn, vindt vervanging uitsluitend plaats via de FANUC-reserveonderdelen-aftermarket.

Belangrijkste specificaties

Behandeling en identificatie

De A20B-2902-0130 hybride moet worden behandeld met ESD-voorzorgsmaatregelen: antistatische polsband, geleidend werkoppervlak en antistatische verpakking voor opslag. De interne circuits van de gepatenteerde hybride zijn gevoelig voor elektrostatische ontlading via de blootliggende kabels.

Wanneer u een vervangende hybride monteert, controleer dan of de PIN 1-oriëntatie van het nieuwe onderdeel overeenkomt met de oriëntatiemarkering van de socket op de printplaat. Hybride circuits in ZIP-formaat kunnen fysiek worden omgekeerd: een verkeerd georiënteerde hybride kan beschadigd raken of de omliggende circuits beschadigen bij het inschakelen.

De A20B-2902-serie omvat geheugenmodules en gespecialiseerde functiecomponenten. Aangrenzende onderdeelnummers binnen de serie hebben geheel verschillende functies. Bevestig A20B-2902-0130 specifiek aan de hand van de eigen markering van het defecte onderdeel voordat u bestelt - vervang het apparaat niet alleen op basis van het fysieke uiterlijk of het pakkettype.

Veelgestelde vragen

Vraag 1: Wat is een hybride geïntegreerd circuit en waarin verschilt dit van een standaard IC?

Een standaard IC integreert transistors en passieve elementen op een enkele siliciumchip met behulp van halfgeleiderproductieprocessen. Een hybride IC integreert meerdere afzonderlijke componenten – discrete chips, weerstanden, condensatoren – op een keramisch of isolerend substraat en kapselt vervolgens het hele geheel in. Hybriden maken componentcombinaties mogelijk die niet als standaard IC's kunnen worden vervaardigd, en zijn verzegeld in een getest, vervangbaar pakket. De A20B-2902-0130 van FANUC is zo'n hybride: een eigen samenstel ontworpen voor een specifieke functie binnen de besturings- of aandrijfhardware van FANUC.

Vraag 2: Welke ZIP-16-aansluiting is compatibel met de A20B-2902-0130?

ZIP-16-componenten worden gemonteerd in 16-pins zigzag-sockets of rechtstreeks in PCB-posities met doorlopende gaten met de juiste pin-afstand voor ZIP-verpakkingen. Bevestig het bestaande sockettype op de printplaat voordat u de vervanging monteert. Sommige ZIP-sockets zijn van het ZIF-type (zero-insertion-force), waardoor de hendel omhoog moet worden gebracht voordat deze wordt ingebracht. Als u een ZIP-component in een vergrendelde ZIF-socket forceert, buigt of breekt de kabel.

Vraag 3: Kan de A20B-2902-0130 intern worden gerepareerd?

Nee. De interne componenten van de hybride zijn permanent ingekapseld in het ZIP-16-pakket. Er is geen praktische toegang tot de interne circuits zonder de verpakking te vernietigen. A20B-2902-0130-storingen vereisen vervanging door een gelijkwaardige hybride eenheid, en geen reparatie op intern componentniveau.

Vraag 4: Hoe wordt de A20B-2902-0130 geïdentificeerd als het defecte onderdeel op een PCB?

Hybride falen manifesteert zich doorgaans als een functioneel blok in het bijbehorende circuit dat buiten werking raakt. De fout wordt bij de hybride gelokaliseerd door het functioneel testen van het circuitblok – waarbij wordt bevestigd dat de verwachte input/output-relatie voor dat circuit afwezig is – en vervolgens wordt bevestigd door vervanging. Visuele inspectie van het hybridepakket kan bij ernstige storingen barsten, verbranding of verkleuring aan het licht brengen, maar veel hybride storingen veroorzaken geen zichtbare uiterlijke tekenen.

Vraag 5: Waar komt de A20B-2902-0130 vandaan?

Via de FANUC aftermarket voor reserveonderdelen op componentniveau: FANUC-bordreparatiespecialisten en componentendealers met hybride FANUC-voorraad. Hybride circuits zijn reserveonderdelen met een laag volume en een hoge specificiteit; de voorraad kan beperkt zijn. Bevestig A20B-2902-0130 van de eigen markering van het onderdeel voordat u bestelt. De A20B-2902-serie bevat veel verschillende componenttypen voor geheugenmodules en hybride IC's.
