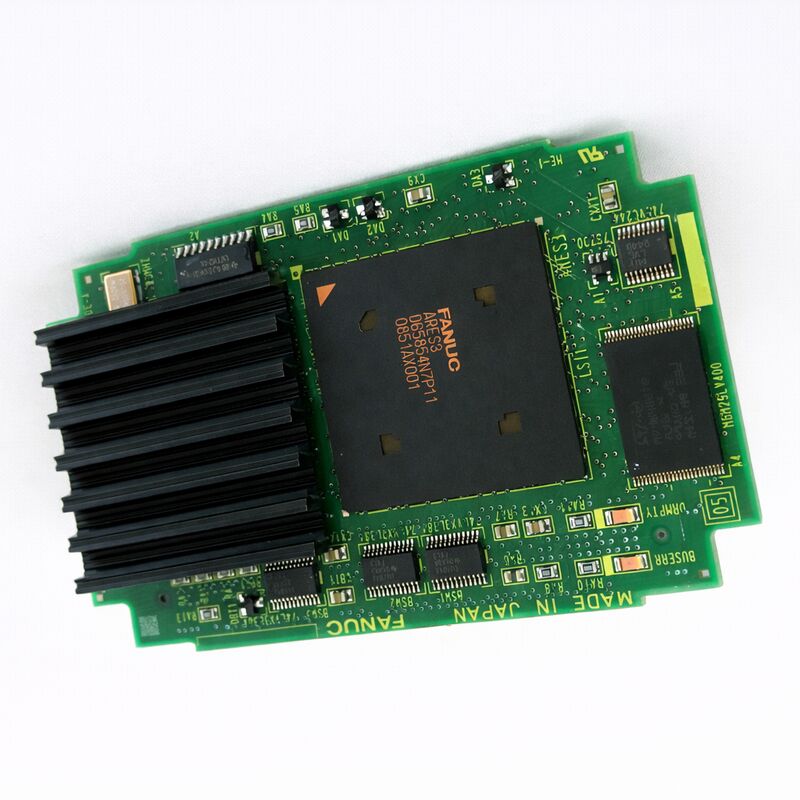

Fanuc circuit board cpu board A20B-3300-0293 A20B33000293 A2OB-33OO-O293

FANUC A20B-3300-0293 | 486 CPU-module met 16MB DRAM — A20B-3300 Serie, i-Serie CNC Processorkaart voor 15i/16i/18i/21i Controllers, Japanse Oorsprong

Overzicht

De FANUC A20B-3300-0293 is een 486 processor module — de "hersenen" plug-in kaart voor FANUC's i-serie CNC controllers. Deze compacte module, die zich in het controllerchassis van de CNC op het hoofd-CPU-bord bevindt, bepaalt hoe snel de CNC programmaregels kan verwerken, hoe snel interpolatieberekeningen worden voltooid en hoe soepel het systeem gelijktijdige multi-as coördinatie beheert.

De 486DX processorarchitectuur, hoewel nu historisch naar consumentencomputernormen, vertegenwoordigde een capabel en bewezen platform voor industriële real-time besturingstoepassingen tijdens de i-serie CNC-generatie — en de machines die deze controllers draaien, produceren nog steeds dagelijks precisieonderdelen over de hele wereld.

De A20B-3300 modulefamilie omvat FANUC's i-serie processor- en geheugenmodules, waarbij verschillende onderdeelnummers verschillende processor-generaties en geheugencapaciteiten bieden ter ondersteuning van diverse CNC-configuraties.

De A20B-3300-0293 is een van de 486-met-16MB-DRAM varianten binnen deze familie — een configuratie die veel werd ingezet in Series 15i, 16i, 18i en 21i CNC-controllers in zowel de A (eerste generatie i-serie) als de B (model B) hardwaregeneraties.

Machines uitgerust met i-serie CNC-controllers werden gebouwd in de late jaren '90 en gedurende de jaren 2000 door vrijwel elke grote machinefabrikant — Mori Seiki, Mazak, Okuma, Makino, Doosan en honderden anderen.

De totale geïnstalleerde basis is enorm, en veel van deze machines blijven in productie, wat zorgt voor een voortdurende vraag naar A20B-3300-serie CPU-modules naarmate de elektronica veroudert.

Belangrijkste Specificaties

De 486 CPU in i-Serie CNC Architectuur — Waarom het nog steeds belangrijk is

De Intel 486DX processorarchitectuur in de A20B-3300-0293 mag dan anachronistisch lijken in 2025, het blijft de juiste en onvervangbare processor voor zijn toepassing.

FANUC's i-serie CNC-software is specifiek ontwikkeld voor deze processorarchitectuur — de systeemsoftware, de interpolatie-algoritmen, de servo-communicatieprotocollen (inclusief FSSB) en de PMC-uitvoeringsengine draaien allemaal op deze hardware en zijn niet ontworpen voor, noch geporteerd naar, enige andere processorarchitectuur.

Er is geen upgrade-pad naar een snellere moderne processor — de A20B-3300-0293 (of een direct compatibele variant) is wat de controller nodig heeft.

De architectuur van de 486DX bood mogelijkheden die belangrijk waren voor CNC-toepassingen van zijn tijd: een floating-point unit (FPU) geïntegreerd op de chip, waardoor trigonometrische interpolatieberekeningen mogelijk waren zonder de overhead van een externe wiskundige coprocessor; integerprestaties die voldoende waren om PMC-ladderlogica-scanning uit te voeren met de vereiste snelheden voor responsieve machinebesturing; en geheugenbuskenmerken die compatibel waren met de real-time data-toegangspatronen van CNC-werking.

De 16MB DRAM op de module is het werkgeheugen voor alle actieve CNC-berekeningen.

Programma-uitvoering, parameterophaling, motion command buffering en PMC-datatabellen maken allemaal gebruik van dit geheugen.

Naarmate FANUC de i-serie functionaliteit uitbreidde via opeenvolgende softwareversies, groeiden de geheugenvereisten — de 16MB-configuratie ondersteunt de volledige functionaliteit van de i-serie binnen zijn generatie, terwijl eerdere configuraties met minder DRAM beperkten welke opties tegelijkertijd actief konden zijn.

CPU Module versus Geheugen Module — Begrip van de A20B-3300 Familie

Een veelvoorkomende bron van verwarring bij het onderhoud van i-serie CNC-controllers is het onderscheid binnen de A20B-3300 familie tussen CPU-modules (die een processor bevatten) en alleen-geheugenmodules (die alleen DRAM of SRAM bevatten). De A20B-3300-0293 is een CPU-module — het bevat zowel de 486DX processor als 16MB DRAM op dezelfde fysieke kaart.

Dit onderscheidt het van borden zoals de A20B-3300-0310 (wat een alleen-DRAM module is die naast een CPU-kaart op een sub-CPU-bord wordt geïnstalleerd).

Bij het diagnosticeren van een opstartfout in een i-serie controller bepaalt de kennis of de controller een CPU-module (zoals de -0293) of een configuratie met aparte CPU- en geheugenmodules gebruikt, welk bord als eerste moet worden aangepakt.

Een controller die niet opstart en een vroege opstartalarm toont voordat het display initialiseert, heeft waarschijnlijk een defect aan de CPU-module. Een controller die gedeeltelijk opstart maar geheugen-gerelateerde alarmen toont, kan een defect aan de geheugenmodule hebben in plaats van een defect aan de CPU-module.

Opstartvolgorde — Hoe CPU-module Falen te Identificeren

FANUC i-serie controllers doorlopen een gedefinieerde opstartvolgorde bij het inschakelen. De diagnostische LED's op het hoofd-CPU-bord tonen een reeks codes terwijl het systeem door zelf-test en initialisatie gaat. Het begrijpen van deze volgorde helpt bij het isoleren van CPU-modulefouten:

Wanneer de stroom wordt aangelegd, worden de eerste codes gegenereerd door de boot ROM op het hoofd-bord — deze code draait voordat de processor van de CPU-module volledig operationeel is, en controleert de basis hardware.

Als de LED-reeks stopt bij een vroege code die normaal gesproken zou doorgaan wanneer de CPU-module begint met initialiseren, is de CPU-module verdacht.

Zodra de 486-processor van de CPU-module begint met uitvoeren, vorderen de codes sneller door de zelf-test van het systeem.

Als de reeks stopt bij een code in het midden van deze progressie, identificeert de specifieke code welk subsysteem faalde — het onderhoudshandboek van FANUC i-serie documenteert de betekenis van elke code.

Als het display-bord initialiseert maar alleen een donker scherm of een systeemalarm op het display toont, is de CPU-module tenminste gestart en heeft het een punt bereikt waarop het displaygegevens kan uitvoeren — wat paradoxaal genoeg een andere foutbron suggereert als de CPU-module zelf verdacht was.

FAQ

V1: De i-serie controller toont "LED-reeks stopt in een vroeg stadium" bij het inschakelen en bereikt nooit het normale operationele display. Hoe kan de CPU-module als oorzaak worden bevestigd?

Controleer de LED-code tegen het onderhoudshandboek van FANUC i-serie voor het specifieke CNC-model. Als de code specifiek een CPU-initialisatiefout aangeeft, is de A20B-3300-0293 verdacht.

Als praktische test: als een bekende goede CPU-module van een identieke werkende machine tijdelijk wordt geïnstalleerd en de reeks normaal vordert, is de originele module als defect bevestigd. Controleer ook de randconnectoren van de module en de socket op het hoofd-bord op vervuiling of fysieke schade voordat u concludeert dat de module zelf is defect geraakt.

V2: Is de A20B-3300-0293 compatibel met zowel de 16i-A als de 16i-B hardwaregeneraties?

De A20B-3300 CPU-modulefamilie omspant meerdere i-serie hardwaregeneraties. Of de -0293 compatibel is met zowel 16i-A als 16i-B hangt af van het specifieke moederbord en de systeemsoftwareversie. Binnen de familie kunnen verschillende onderdeelnummer-achtervoegsels (zoals -0290, -0291, -0293, -0295) geassocieerd zijn met verschillende hardwaregeneraties of moederbord connectorstandaarden.

Verifieer de compatibiliteit met de hardwarelijst van de specifieke machine voordat u bestelt.

De elektrische documentatie van de machine moet het exacte CPU-module onderdeelnummer vermelden dat in de fabriek is geïnstalleerd.

V3: Na het vervangen van de A20B-3300-0293 start de CNC op, maar toont langzamere regelverwerking dan voorheen. Kan de CPU-module defect zijn?

Als de CNC opstart en werkt, maar de regelverwerking traag lijkt, werkt de CPU-module, maar kan er een probleem zijn met zijn processorclock of cache. Vaker wordt schijnbare traagheid na vervanging van de CPU-module veroorzaakt door een andere CPU-module variant die op een lagere kloksnelheid werkt of minder DRAM heeft — controleer of het onderdeelnummer van de vervangende module exact overeenkomt met het origineel.

Overweeg ook dat wat na bordvervanging als "langzamere verwerking" verschijnt, mogelijk het systeem is dat gegevensverificatie of herkalibratie uitvoert tijdens de eerste operationele cycli.

V4: Kan de 16MB DRAM op de A20B-3300-0293 worden uitgebreid of geüpgraded door een aparte geheugenmodule toe te voegen?

De DRAM op de A20B-3300-0293 is geïntegreerd op de CPU-module zelf en kan niet onafhankelijk worden uitgebreid.

Als het systeem meer werkgeheugen nodig heeft, is de optie om een CPU-module met hogere capaciteit te installeren (een met 32MB of meer DRAM indien beschikbaar voor het specifieke CNC-platform) of om een extra DRAM-module op het sub-CPU-bord naast de CPU-module te installeren, volgens de specifieke configuratieregels gepubliceerd in FANUC's hardware-aansluitingshandleiding voor de CNC-serie.

V5: Hoe moet de A20B-3300-0293 worden opgeslagen wanneer deze als reserveonderdeel wordt bewaard?

Bewaar in de originele antistatische verpakking of een gelijkwaardige ESD-veilige antistatische zak. Houd uit de buurt van vochtigheid, extreme temperaturen en direct zonlicht.

De module bevat CMOS-processor- en DRAM-IC's die gevoelig zijn voor elektrostatische ontlading — zelfs kortstondige opslag op niet-antistatische oppervlakken bouwt lading op die latente schade kan veroorzaken. Ideale opslagcondities: verzegelde antistatische zak, droge omgeving bij 10–25°C, uit de buurt van magnetische veldbronnen (motoren, transformatoren), en niet gestapeld met andere kale printplaten zonder schuimscheiding tussen de borden.
