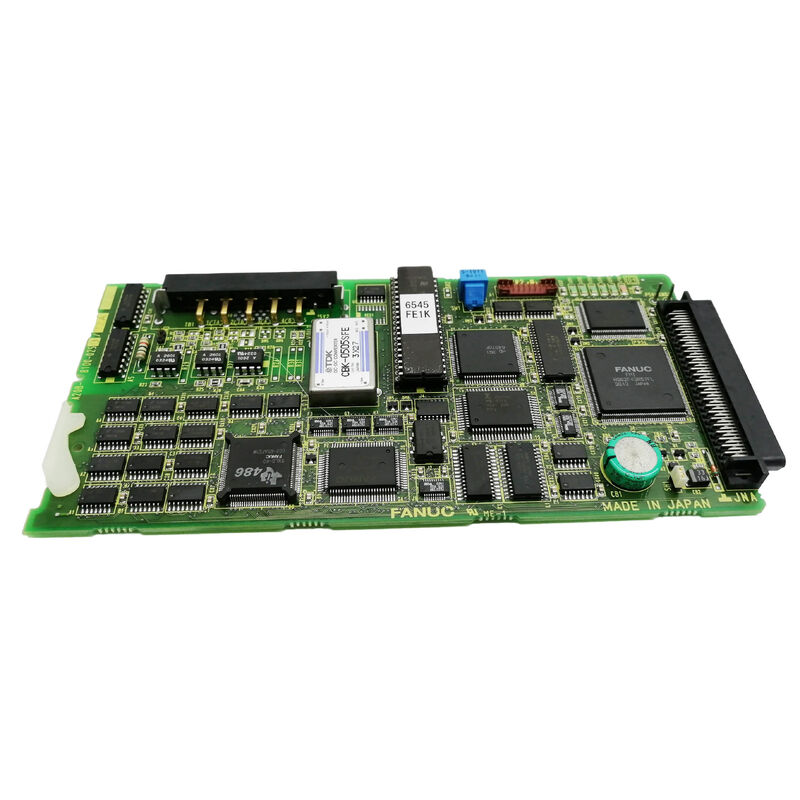

Fanuc controller board A20B-8100-0462 A20B81000462 A2OB-81OO-O462

FANUC A20B-8100-0462 | Hoofd CPU PCB, 210i-A — LCD-gemonteerd, Japanse oorsprong, niet meer in productie

Onderdeelnummer: A20B-8100-0462

Fabrikant: FANUC Corporation (Japan)

Producttype: Hoofd CPU PCB (LCD-gemonteerd hoofdprintplaat)

Compatibel systeem: FANUC Series 210i-A CNC

Status: Niet meer in productie door fabrikant

Overzicht

De A20B-8100-0462 is de LCD-gemonteerde hoofd CPU PCB voor FANUC Series 210i-A CNC-systemen. In de A20B-8100-serie is de hoofd CPU-kaart de computationele kern van de controller.

Het bevat de centrale processor, beheert de communicatie tussen alle subsystemen en integreert de interface naar het LCD-paneel direct op de printplaat — een geïntegreerd ontwerp dat de complexiteit van de bekabeling vermindert en de verwerkingskracht en display-interface van de CNC op één assemblage plaatst.

FANUC's 210i-A behoort tot het hoogwaardige segment van de i-serie CNC-familie. Gerelateerd aan de 160i/180i-lijn, dekt de 210i-aanduiding controllers die zijn ontworpen voor veeleisende multi-assige toepassingen.

Open CNC-architectuur op deze platforms integreert standaard pc-verwerking met FANUC's bewegingsbesturingsmogelijkheden, waardoor complexe operatorinterfaces, netwerkconnectiviteit en uitgebreide gegevensbeheerfuncties mogelijk zijn, naast nauwkeurige as- en spindelregeling.

De A20B-8100-0462 is niet meer in productie. Het wordt niet meer geproduceerd door FANUC.

Machines die Series 210i-A-besturingen gebruiken en deze printplaat nodig hebben, moeten deze betrekken uit overtollige of gereviseerde voorraad.

Deze machines draaien nog steeds in productieomgevingen wereldwijd — de vraag naar deze printplaat wordt gedreven door operationele apparatuur, niet door historisch belang.

Belangrijkste specificaties

LCD-gemonteerde architectuur

De A20B-8100-0462 is geen rack-gemonteerde printplaat in de traditionele CNC-zin. Het wordt gemonteerd binnen de LCD/MDI-eenheid — de operatorpaneelassemblage.

Dit plaatst de hoofd CPU van de CNC direct achter het beeldscherm.

De verwerkingshardware en de operatorinterface vormen één geïntegreerde eenheid. Kabelverbindingen tussen het operatorpaneel en een apart CNC-rack worden aanzienlijk verminderd.

Deze architectuur was een ontwerprichting die FANUC nastreefde gedurende de i-serie generatie. Het integreren van de hoofd CPU met de LCD-assemblage maakt de controller compacter en vereenvoudigt de installatie in machinegereedschapskasten.

Het betekent ook dat het vervangen van de hoofd CPU-printplaat vereist dat u binnen de LCD-eenheid werkt in plaats van in een aparte elektronische kast.

Wanneer de A20B-8100-0462 defect raakt, stopt de LCD/MDI-assemblage met functioneren als een complete eenheid.

Het display kan donker worden, de CNC start mogelijk niet op, of specifieke functies kunnen onbeschikbaar worden, afhankelijk van de aard van de storing. In alle gevallen omvat het pad naar reparatie deze printplaat.

Series 210i-A Platform

De 210i-A is een capabel CNC-platform gebouwd voor configuraties met een hoog aantal assen en veel opties.

Open CNC-functies op deze generatie maken het mogelijk om Windows-gebaseerde software naast de bewegingsbesturingskernel van FANUC te draaien — operator HMIs, DNC-systemen en aangepaste toepassingen van machinebouwers delen dezelfde hardware als de kern-CNC.

De hoofd CPU-printplaat draagt deze dubbele verwerkingsbelasting.

Het moet CNC real-time taken uitvoeren — servo-positielussen, interpolatie, PMC-uitvoering — zonder compromissen, terwijl het tegelijkertijd de pc-zijde functies ondersteunt.

De A20B-8100-0462 is precies voor deze omgeving ontworpen.

Het vervangen van deze printplaat vereist het herstellen van de CNC-softwareomgeving.

FROM-module-inhoud, CNC-parameters en pc-softwareconfiguratie moeten allemaal aandacht krijgen na installatie. De FROM-module die op de hoofdprintplaat wordt aangesloten, is een apart component — controleer of de inhoud ervan actueel en compatibel is voordat u na een printplaatvervanging inschakelt.

Inkoop en staat

Omdat deze printplaat niet meer in productie is, is het beschikbare aanbod eindig en neemt het in de loop van de tijd af. Printplaten in goede staat, met gedocumenteerde reparatiegeschiedenis of geverifieerde teststatus, zijn de moeite waard om prioriteit te geven boven eenheden met onbekende staat die zonder service-informatie worden aangeboden.

De A20B-8100-serie werd gebruikt in meerdere FANUC CNC-generaties met verschillende suffixnummers voor verschillende modellen.

Vervang een printplaat van een ander model niet — zelfs niet een die er identiek uitziet — zonder de compatibiliteit te bevestigen.

De 210i-A heeft specifieke hardwarevereisten die niet noodzakelijkerwijs worden voldaan door printplaten van de 160i-A- of 180i-A-families, ondanks de nauwe relatie tussen de families.

Veelgestelde vragen

V1: De 210i-A CNC start niet op. Het LCD is volledig donker. Is de A20B-8100-0462 waarschijnlijk de oorzaak?

Een volledig donker LCD bij het inschakelen kan duiden op een defecte hoofd CPU-printplaat, een defecte LCD-achtergrondverlichting of -omvormer, of een stroomvoorzieningsfout stroomopwaarts van de printplaat.

Controleer eerst de voedings-LED van het operatorpaneel.

Als er stroom naar het paneel gaat, maar het LCD donker blijft en de CNC niet opstart, wordt de hoofd CPU-printplaat de primaire verdachte.

Een printplaat met zichtbare brandplekken of componentenschade bevestigt de diagnose.

V2: Wat is de juiste opstartvolgorde na het vervangen van de A20B-8100-0462?

Start de controller op in het BOOT-scherm (houd de juiste toetsen ingedrukt tijdens het inschakelen — de procedure is modelspecifiek). Controleer of de FROM-module correct is geïnstalleerd en leesbaar is. Laad of bevestig de systeemsoftware. Verlaat BOOT, herstel vervolgens de CNC-parameters en programma's.

Als Open CNC pc-functies zijn geconfigureerd, controleer die instellingen dan afzonderlijk. Draai assen in JOG-modus om de servorespons te bevestigen voordat u de machine terugbrengt naar automatische werking.

V3: De FROM-module lijkt intact. Blijft de inhoud van de FROM behouden bij vervanging van de hoofd CPU-printplaat?

Ja. De FROM-module is een apart fysiek component dat op de hoofdprintplaat wordt aangesloten. Het behoudt zijn inhoud onafhankelijk van de staat van de hoofd CPU-printplaat.

Als de FROM-module intact is en de inhoud ervan niet beschadigd is, wordt de software die het bevat normaal geladen na vervanging van de printplaat.

Controleer de plaatsing van de FROM-module zorgvuldig na het installeren van de nieuwe hoofdprintplaat — slecht contact veroorzaakt leesfouten die op corruptie kunnen lijken.

V4: Is de A20B-8100-0462 dezelfde printplaat als die gebruikt worden in FANUC 160i-A of 180i-A systemen?

Nee. De 210i-A gebruikt een specifieke hoofd CPU-printplaat. Gerelateerde i-serie modellen delen dezelfde A20B-8100 printplaatfamilie, maar gebruiken verschillende suffixnummers.

De 160i-A, 180i-A en 210i-A hebben afzonderlijke hardwarevereisten, ondanks hun architecturale overeenkomsten. Installeer alleen het juiste onderdeelnummer voor het 210i-A systeem.

V5: Kan de A20B-8100-0462 gerepareerd worden in plaats van vervangen?

Componentniveau reparatie is in veel gevallen haalbaar. Veelvoorkomende storingen zijn defecte elektrolytische condensatoren (vooral gebruikelijk bij printplaten die al vele jaren in gebruik zijn), beschadigde batterijcircuits en corrupte firmwaregeheugen.

Printplaten met fysieke schade door stroompieken of boogvorming zijn mogelijk geen haalbare reparatiekandidaten.

Een gekwalificeerd reparatiecentrum met ervaring met FANUC i-serie kan de repareerbaarheid beoordelen na inspectie.
