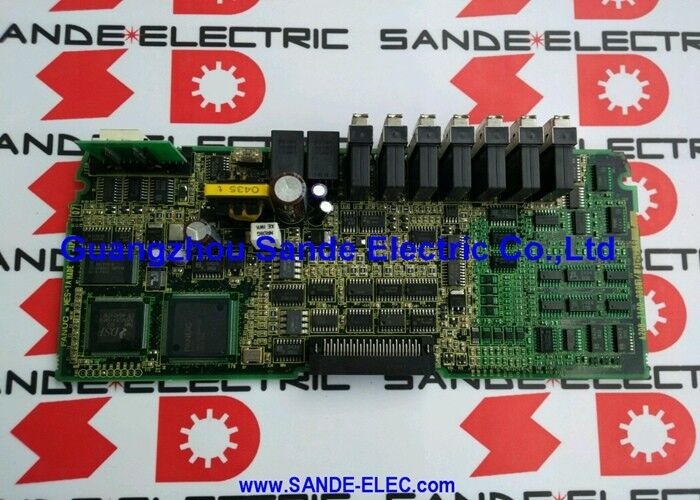

Gebruikte originele Fanuc CNC-circuit board A16B-2203-0370 Power Supply Board

A16B-2203-0370 | FANUC voedingsprintplaat - R-J3iB robotcontroller / serie 15i CNC / 200–240V AC / M-410 / R-2000iA / M-900iA

A16B-2203-0370 — Voeding voor FANUC-robots en CNC

De A16B-2203-0370 is de voedingsprintplaat voor FANUC R-J3iB-robotcontrollers en FANUC Series 15i / 150i CNC-systemen. Het converteert de inkomende enkelfasige AC-netvoeding naar de meervoudig gereguleerde DC-uitgangsspanningen die de CPU-kaarten, I/O-modules en randapparatuurcircuits van de controller voeden.

Zonder een functionerende A16B-2203-0370 kan de RJ3iB-controller of de Series 15i CNC niet opstarten; de stroomafwaartse besturingselektronica ontvangt geen gereguleerde voeding. De PSU is daarom een ​​fundamenteel onderdeel van deze controllersystemen.

Belangrijkste specificaties

AC-ingang en AAN/UIT-bediening

De A16B-2203-0370 beschikt over een AAN/UIT-regelfunctie — in overeenstemming met de voedingsspecificaties van de Serie 15i. Details van de belangrijkste ingangsconnectoren:

CP1:De AC-ingangsconnector. Ingang is R, S eenfasig 200–240V AC ±10%/−15%, 50Hz of 60Hz ±3Hz.

CP2, CP3:AC-uitgangen. Deze uitgangen worden AAN/UIT geregeld in synchronisatie met de AAN/UIT-reeks van de controller, waarbij ze worden in- en uitgeschakeld onder controllerbeheer in plaats van via directe netschakeling.

Aarding:Bij de G-terminal is aarding van klasse 3 vereist – essentieel voor de elektrische veiligheid en EMC-prestaties in een robotcontrollerinstallatie.

Toepassingsscenario's

Voedingsfout RJ3iB-controller:De R-J3iB-controller van een R-2000iA-robot ontwikkelt een stroomvoorzieningsfout: de controller kan niet worden ingeschakeld of vertoont onregelmatig stroomgedrag. A16B-2203-0370 wordt geïdentificeerd als de PSU-fout. Vervanging herstelt de werking van de controller en de robotproductie.

Vervanging PSU M-410 palletisercontroller:De R-J3iB-controller van een M-410-palletiseerrobot verliest uitgangsvermogen op een of meer DC-rails. De PSU wordt vervangen door A16B-2203-0370 om de volledige stroomtoevoer van de controller te herstellen.

Veelgestelde vragen

V1: Welke generaties FANUC-robotcontrollers gebruiken A16B-2203-0370?

A16B-2203-0370 is bevestigd voor de R-J3iB-controller – de generatie die de M-410-, R-2000iA- en M-900iA-robotarmen bedient. Het geldt ook voor CNC-systemen uit de FANUC-serie 15i en 150i, die een verwante voedingsarchitectuur delen. Controleer dit op het typeplaatje van de geïnstalleerde controller voordat u bestelt.

Vraag 2: Welke symptomen duiden op een A16B-2203-0370 PSU-fout in een R-J3iB-controller?

PSU-fouten veroorzaken doorgaans: de controller kan niet worden ingeschakeld (donker display, geen reactie), de controller wordt ingeschakeld maar geeft onmiddellijk een storing met een voedingsalarm, onregelmatig gedrag over meerdere controllerkaarten tegelijk, of onjuiste DC-uitgangsspanningen die meetbaar zijn op de backplane-bus. Een PSU-fout treft alle kaarten in de controller tegelijkertijd, waardoor deze zich onderscheidt van storingen op één bord.

Vraag 3: Heeft de A16B-2203-0370 dezelfde PMC-L-mogelijkheden waarnaar wordt verwezen in de specificaties?

De A16B-2203-0370 PSU-beschrijving verwijst naar PMC-L-systeemsoftware en digitaal RAM (tot 128 kB) - kenmerken die voorkomen in de volledige specificatielijst van het product. Deze kunnen een weerspiegeling zijn van geïntegreerd geheugen of PMC-ondersteuningscircuits binnen de gecombineerde functie van de PSU-PCB. Bevestig de exacte ondersteunde PMC-configuratie uit de toepasselijke FANUC R-J3iB- of Series 15i-hardwaredocumentatie.

V4: Welke gegevensback-up is nodig voordat A16B-2203-0370 wordt vervangen?

De PSU slaat geen robotprogramma's of systeemparameters op; deze bevinden zich op het CPU-bord en de geheugenmodules. Een PSU-storing die een plotseling stroomverlies veroorzaakt zonder de juiste afsluiting, kan echter mogelijk de niet-vluchtige geheugenintegriteit aantasten. Zorg altijd voor een actuele back-up van de programmagegevens en systeemparameters van de robot voordat u onderhoud aan de controller uitvoert, inclusief vervanging van de PSU.

V5: Welke veiligheidsmaatregelen zijn van toepassing bij het vervangen van A16B-2203-0370?

Schakel de RJ3iB-controller uit en isoleer de netvoeding volledig voordat u toegang krijgt tot interne componenten. Controleer of de interne busspanningen van de backplane nul zijn voordat u de PSU aanraakt; de condensatoren van de backplane kunnen lading behouden nadat de netvoeding is verwijderd. De controllerkast kan ook hoogspanningssecties bevatten die gescheiden zijn van de PSU. Volg de procedures van de FANUC R-J3iB-controlleronderhoudshandleiding voor veilige interne toegang.
