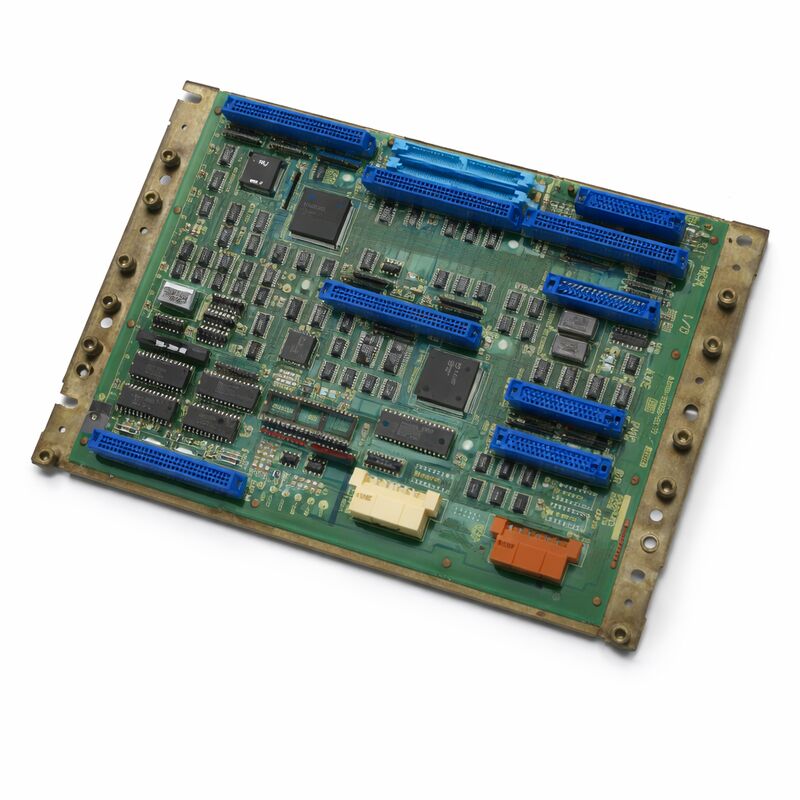

Fanuc A02B-0098-B541 Master Control Board A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541∙ Serie 0-C CNC-besturingsunit ∙ Chassis assemblage voor 0-MC / 0-TC / 0-MF / 0-TTC

Deelnummer:A02B-0098-B541

Vervaardiger:FANUC Corporation (Japan)

Productsoort:CNC-besturingseenheid ¥ Achterplaat / Chassis assemblage

Werktemperatuur:0°55°C / Berging: −20°60°C

Het chassis dat een serie 0-C-systeem samenhoudt

De A02B-0098-B541 is de chassis-assemblage voor de FANUC-serie 0-C CNC ¢ het achterplaat- en behuizingsraamwerk waarop het master-PCB en alle randafdrukken worden gemonteerd.In de FANUC-nummering A02B, dit betekent een compleet CNC-besturingssysteem of -assemblage, verschillend van afzonderlijke PCB's (serie A16B, A20B).

De serie 0-C was de middenklasse CNC van FANUC voor bewerkingscentra en draaiblokken tot eind jaren tachtig en tot in de jaren negentig.De vraag naar de A02B-0098-B541 komt van het onderhoud van deze machines niet van nieuwe installaties.

Het chassis zelf is grotendeels een passieve constructie. Het biedt de achtervlakverbindingen en montageposities voor de master PCB, die de centrale processor, servo-interface,en kernbesturingslogicDe B541 achtervoegsel identificeert een specifieke chassisvariant binnen de A02B-0098-familie.Verschillende B-suffixen passen bij verschillende PCB-indelingen en connectorconfiguraties.

Chassis versus individuele PCB's Wat te zoeken

Het begrijpen van het verschil tussen een A02B-chassis en individuele A16B/A20B-PCB's voorkomt een kostbare sourcingfout.

De A02B-0098-B541 is de complete chassis assembly.De meeste onderhoudswerkzaamheden van serie 0-C vereisen de vervanging van individuele borden (master PCB), geheugenkaart, I/O-kaart) in plaats van een volledige vervanging van het chassis.

De volledige eenheid A02B-0098-B541 is geschikt wanneer het chassis zelf mechanisch beschadigd is, wanneer een compleet reserve-systeem wordt opgeslagen,of wanneer een volledige assemblage de meest economische restauratie weg isDe beschikbare voorraden zijn eindig.

Belangrijkste specificaties

Veelgestelde vragen

Vraag 1: De serie 0-C-machine laat een systeemalarm zien bij aansteken. Is het A02B-0098-B541 chassis de oorzaak?

Het chassis is een passieve structurele samenstelling ̇ startwaarschuwingen wijzen bijna altijd op een PCB-fout in plaats van op het chassis.met een vermogen van niet meer dan 10 WDe diagnose wordt met de master-PCB gestart alvorens overweging te nemen om het chassis te vervangen.

V2: Parameters zijn verloren gegaan na een stroomonderbreking. Wat is de waarschijnlijke oorzaak?

De serie 0-C parameters worden opgeslagen in batterij-backed SRAM op het geheugen PCB.Vervang de back-upbatterij (meestal een 3V lithiumcel op de geheugenkaart), herstellen van parameters uit de back-up, en indien nodig opnieuw laden van het PMC ladder programma.

V3: Zijn verschillende B-suffixvarianten van de A02B-0098 uitwisselbaar?

Verschillende B-suffixen geven verschillende chassisvarianten aan met verschillende PCB-indelingen en connectorconfiguraties.Bevestig dat het specifieke B541 achtervoegsel overeenkomt met de originele documentatie van de machine.. Vervang niet een ander B-suffix zonder de compatibiliteit te controleren met een serie 0-C specialist.

V4: De machinedocumentatie toont een ander B-suffix. Kan een B541 het vervangen?

De B-suffix definieert de chassisvariant en compatibiliteit is niet gegarandeerd tussen de suffixen.Bevestig met een door FANUC opgeleide technicus of een specialist van serie 0-C voordat u een andere variant vervangt.

V5: Hoe moet de A02B-0098-B541 als reserve worden opgeslagen?

Bewaar in een schone, droge omgeving bij stabiele kamertemperatuur in een antistatische verpakking.luchtvochtigheidLaat het apparaat na koude opslag tot kamertemperatuur komen voordat het wordt ingeschakeld.
