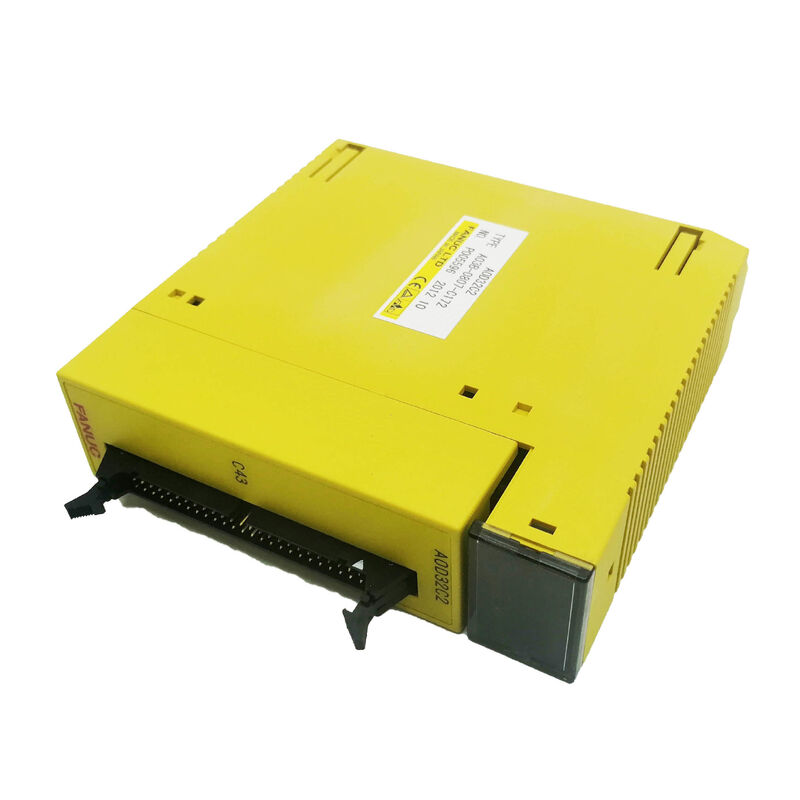

A03B-0807-C013 Fanuc I/O-kaart A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013 | I/O Unit-A Interface Module — CNC I/O Link voor Series 0i / 16i / 18i

Onderdeelnummer: A03B-0807-C013

Fabrikant: FANUC Ltd. (Japan)

Producttype: I/O Unit-A Interface Module — FANUC I/O Link

Productfamilie: A03B-0807 Serie (I/O Unit-A)

Ingangsspanning: 24VDC (±10%)

Communicatie: FANUC I/O Link

Compatibele CNC: Series 0i, 16i, 18i en gerelateerde platforms

Land van herkomst: Japan

Wat het verbindt

De A03B-0807-C013 is een FANUC I/O Unit-A interface module — de printplaat die een CNC-controller verbindt met zijn veld-I/O-apparaten via de FANUC I/O Link seriële bus.

Het is de poort tussen de machinecontroller en de digitale input/output signalen van de machinevloer: eindschakelaars, tool-wissel signalen, spindel draai commando's, koelmiddel activatie, deursloten, en al het andere dat het PMC-programma leest en schrijft.

De A03B-0807 serie vertegenwoordigt de vroege generatie van FANUC's I/O Unit-A familie. Deze modules worden in de I/O basisunits geplaatst die in het elektrische schakelsysteem van de machine zijn geïnstalleerd, en bieden de communicatie-interface waarop de basis en de bijbehorende I/O-modules afhankelijk zijn om gegevens uit te wisselen met de CNC.

De C013 variant is een specifieke configuratie van de interface module binnen deze serie. Zowel de C013 als nauw verwante varianten (C011, C012) dienen dezelfde functionele rol — als interface module voor de A03B-0807 basis — met verschillen in specifieke connector of communicatie-opties tussen sub-varianten.

Technische Samenvatting

Veelgestelde vragen

V1: De CNC toont een I/O Link communicatiefout op de I/O-basis met de A03B-0807-C013. Wat is het eerste dat gecontroleerd moet worden?

Controleer de I/O Link kabelverbinding bij zowel de JD1A/JD1B poort van de CNC als de connector van de module. Een losse kabel is de meest voorkomende oorzaak. Controleer ook de 24VDC voeding naar de module — een afwezige of lage voeding zorgt ervoor dat de module stopt met communiceren zonder een fout op de module zelf te genereren.

V2: De A03B-0807 serie is een oudere generatie. Is de A03B-0807-C013 uitwisselbaar met modules van de huidige generatie?

De A03B-0807 serie is de vroege generatie I/O Unit-A. Huidige equivalente modules bevinden zich in de A03B-0819 serie, die voldoet aan UL/C-UL normen en I/O Link i ondersteunt. De nieuwere modules zijn over het algemeen achterwaarts compatibel als vervanging, maar de originele A03B-0807-C013 kan niet direct in een nieuwer I/O Link i-only systeem worden geplaatst zonder compatibiliteitsverificatie.

V3: Hoeveel A03B-0807 basisunits kunnen per I/O Link kanaal worden aangesloten?

Tot 16 groepen I/O-slaven kunnen worden aangesloten op één I/O Link. Tot 4 basisunits kunnen per groep worden gekoppeld voor I/O Unit-A configuraties die zijn aangesloten op een CNC. Het totale aantal I/O-punten over alle slaven moet binnen het maximale I/O-punt aantal van de I/O Link blijven.

V4: Moeten PMC-parameters worden gewijzigd na het vervangen van de A03B-0807-C013?

Nee. De PMC behoudt alle I/O-adres toewijzingen op de CNC-besturingskaart. De vervangende module neemt dezelfde positie in de I/O Link-topologie in en werkt met dezelfde I/O-adressen. Er is geen PMC-herprogrammering nodig voor een gelijke vervanging.

V5: Een machine staat al enkele jaren stil. Er wordt vermoed dat de A03B-0807-C013 I/O-fouten veroorzaakt na herstart. Wat moet er worden geïnspecteerd?

Langdurige opslag kan leiden tot corrosie van connectoren en degradatie van elektrolytische condensatoren op de printplaat van de module. Inspecteer de connectorpennen op oxidatie en reinig met geschikte contactreiniger. Als de I/O-fouten intermitterend of temperatuurafhankelijk zijn na een periode van opwarming, is veroudering van interne condensatoren de waarschijnlijke oorzaak — printplaatvervanging is de praktische oplossing.
