Deelnummer:A16B-2200-0950
Vervaardiger:FANUC Corporation (Japan)
Productsoort:Machine-I/O-PCB met hi-speed-skip (sinktype)
Boardserie:A16B-2200
Inrichting van de I/O:104 Digitale ingangen (DI) / 80 Digitale uitgangen (DO)
Uitgangstype:Sink (NPN, current sinking)
Hi-Speed Skip:Inbegrepen
Compatibele systemen:FANUC-serie 16-B, F16M, F16T (F16B)
Verplichte begeleider:A20B-9001-0480 (afzonderlijk verkocht)
Status:Afgesloten door fabrikant

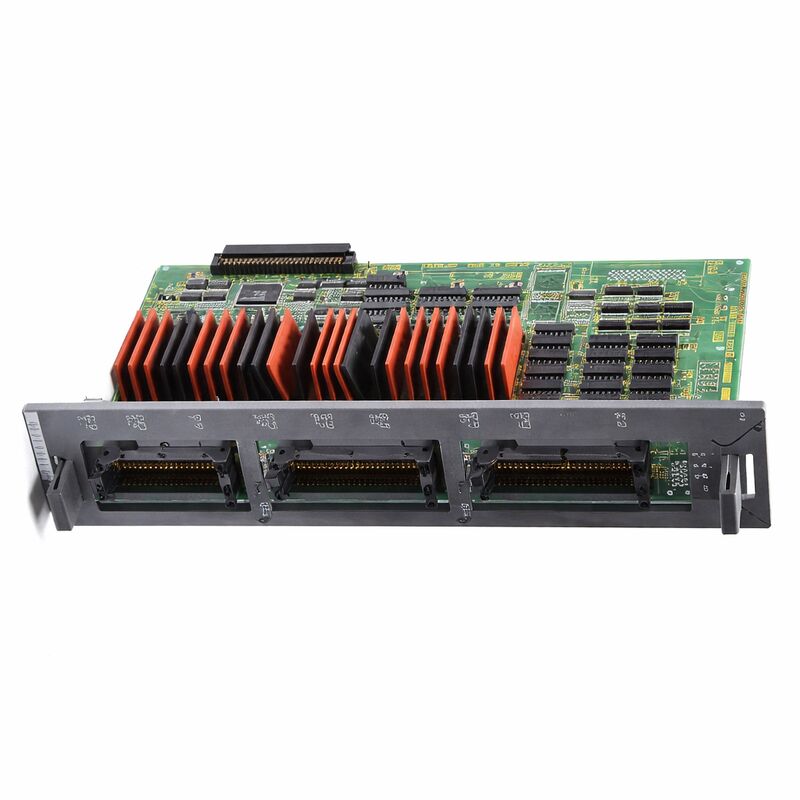

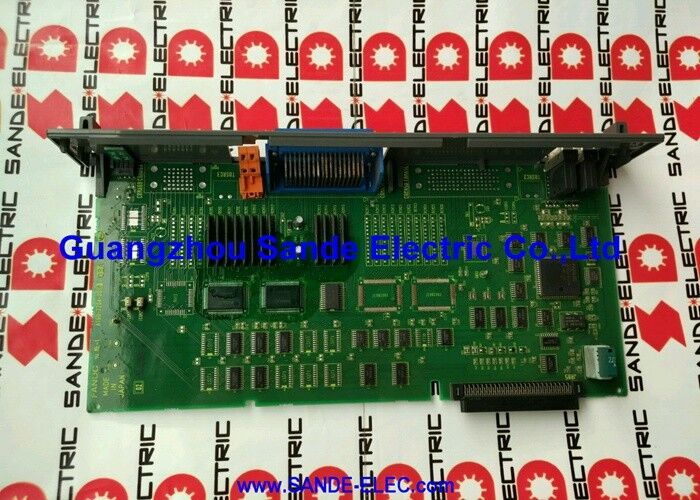

De A16B-2200-0950 is het machine-I/O-bord voor FANUC's CNC-serie 16-B, dat 104 digitale ingangen en 80 digitale uitgangen biedt in een wasbakconfiguratie.het toevoegen van de high-speed skip-functie die het onderscheidt van de -0955-variant met anderszins identieke I/O-capaciteit.
De opname van de hi-speed skip circuitry maakt dit het bord dat vereist is voor installaties van serie 16-B, waar on-machine probing, gereedschap lengte meting,of skip-signaalafhankelijke compensatiecycli maken deel uit van het bewerkingsproces.
Let op dat de A16B-2200-0950 niet de begeleidende module A20B-9001-0480 bevat, die vereist is voor volledige functionaliteit.
Installaties die een vervangingsbord nodig hebben zonder een nieuwe begeleidende module te kopen, kunnen vaak de bestaande A20B-9001-0480 van de te repareren machine hergebruiken.mits de functionaliteit van de module is bevestigd.
Het bord omvat het volledige machine-I/O-bereik dat een serie 16-B-beheerd bewerkingscentrum vereist: elke limietschakelaar, nabijheidssensor, bevestiging met gesloten deur,en modus selectie input feeds via zijn 104 input kanalen.
Elk relais, magnetron, indicator en hulpapparaat rijden door de 80 uitgangskanalen.
En voor machines die zijn uitgerust met sondesystemen, zorgen de hi-speed skip-invoer voor de precieze, tijdkritische interface tussen het triggersignaal van de sonde en het positioneringsslotmechanisme van de CNC.
| Parameter | Waarde |
|---|---|
| Deelnummer | A16B-2200-0950 |
| Vervaardiging | FANUC Corporation |
| Productsoort | Machine I/O PCB (Sink, met hi-speed skip) |
| Boardseries | A16B-2200 |
| Digitale ingangen (DI) | 104 |
| Digitale uitgangen (DO) | 80 |
| Uitvoertype | Sink (NPN / current sinking) |
| Hi-Speed Skip | Inbegrepen |
| Een vereiste metgezel | A20B-9001-0480 (niet inbegrepen) |
| Veldspanning | 24 V gelijkstroom |
| Compatibele CNC | Serie 16-B, F16M, F16T (F16B) |
| Oorsprong | Japan |
| Werktemperatuur | 0 55°C |
| Status | Afgesloten door fabrikant |
| Beschikbaar | Nieuw (overschot) / vernieuwd / gerepareerd |
De gewone PMC-invoer op een FANUC-I/O-bord heeft een responslatentie die wordt bepaald door de tijd van de I/O-scancyclus.De PMC scant haar invoeradressen periodiek .
Er is een vertraging tussen het moment waarop een veldinvoer van toestand verandert en het moment waarop de PMC de verandering voor het eerst leest.
Voor de meeste machinefuncties is deze vertraging onbelangrijk: een deurgesloten schakelaar, een positiesensor voor het werktuigmagazin,of een cyclus-startknop kan allemaal de PMC scan cyclus tijd te verdragen zonder enig zichtbaar effect op de machine werking.
De hi-speed skip-invoer is architectonisch anders. Wanneer een signaal wordt ontvangen op de hi-speed skip-invoer, wacht het bord niet op de PMC-scancyclus.het bord onmiddellijk genereert een hardware onderbreking van de CNC.
De CNC vangt de huidige asposities op dat ogenblik vast (sluit) voordat het signaal zelfs al volledig door de software is verwerkt.Het resultaat is een positie meting die weerspiegelt waar de assen waren op het moment dat het skip signaal afgevuurd, niet waar ze een paar milliseconden later waren toen de software de input voor het eerst las.
Deze hardware-gelokte positie vangst is essentieel voor de sonde nauwkeurigheid.
Een door aanraking geactiveerde sonde die zich met voersnelheid in een werkstukoppervlak beweegt, wordt op een specifiek geometrisch punt op het oppervlak geactiveerd.
De skip-invoer vangt de asposities op op dat triggermoment.
De CNC gebruikt die vergrendelde posities om de coördinaten van het contactpunt van de sonde met hoge precisie te bepalen.
Als de respons vertraagd zou zijn door een volledige PMC-scancyclus, zou de as tijdens de vertraging zijn verplaatst en zouden de vastgelegde coördinaten systematisch worden verschoven van het werkelijke contactpunt.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
Veel van deze machines waren uitgerust met meetsystemen op de machine: aan de spindel gemonteerde aanraaksondes voor het meten van het werkstuk en gereedschapsinstallatiesondes voor automatische meet van de gereedschaplengte.
Deze meetsystemen zijn gebruikelijk in de luchtvaart, de automobielindustrie en de precisie-vorm-en-dode toepassingen, waar in-proces meting deel uitmaakt van de bewerkingsstrategie in plaats van een achterafdaden.
De hi-speed skip circuitry van de A16B-2200-0950 maakt deze meetcycli mogelijk.
Zonder zou de sonde activeren, maar de positieopname zou onnauwkeurig zijn, waardoor de meetresultaten onbetrouwbaar zijn.
Voor machines die worden gebruikt in de precisieproductie waarbij proefcycli essentieel zijn, moet een vervangingsbord de hi-speed skip-functie bevatten.
Het vervangen van de A16B-2200-0950 door de -0955 (die geen hi-speed skip heeft) zou de sonde-capaciteit elimineren, zelfs als de andere I / O-functies van de machine normaal bleven.
Naast de hi-speed skip-functie ondersteunt de 104/80 I/O-capaciteit van de A16B-2200-0950 de volledige machine-I/O-eisen van een serie 16-B-gecontroleerde machine.De 104 ingangen voorzien van de complete machine sensor en schakelaar.
De 80 uitgangen bestrijken alle gecontroleerde machine-aandrijvingen.
De uitslag van de wasbak bepaalt de bedradingsconventie.
Veldtoestellen verbinden zich van de 24V-toevoerrail met de uitgangsterminal, zodat het apparaat stroom stuurt wanneer de uitgang actief is.
De bekabeling van de werktuigmachines van de serie 16-B met de -0950-plaat volgt deze conventie in alle 80 uitgangskanalen.
Elk vervangingsbord moet dezelfde aanduiding van het type gootsteen hebben.
V1: De sonde-cycli van de machine zijn onnauwkeurig geworden. Herhaalde metingen van hetzelfde kenmerk tonen overmatige verstrooiing. De sonde- en stylushardware testen als correct.Kan de A16B-2200-0950 de oorzaak zijn?
Verhoogde verstrooiing in de sonde meting zonder hardware sonde fouten wijst op een probleem met de positie vangen mechanisme.
De hi-speed skip-invoer moet binnen microseconden na het contact met de sonde een door de hardware vergrendelde positie-opname activeren.
Als het skip-invoercircuit van het paneel is aangetast, wordt de reactietijd verlengd, het geluid op de skip-invoer,of intermitterende opslagfouten , waardoor de waargenomen verspreiding ontstaat.
Test de reactietijd van het skipsignaal indien meetapparatuur beschikbaar is, of vervang het bord door een bevestigd functionele equivalent.
V2: Wat gebeurt er als een vervangingsbord zonder hi-speed skip (zoals de -0955) wordt geïnstalleerd in een machine waarvoor de A16B-2200-0950 nodig is?
De machine I/O-functies: grensschakelaars, magnetronen, indicatoren, moduskeuzes, zullen allemaal werken zoals voorheen.De hi-speed skip-invoer werkt niet..
Elke G31 skipcyclus of meetmacro die afhankelijk is van de hi-speed skip-invoer zal onbetrouwbare resultaten opleveren, omdat de positie-opname terugkeert naar de software-timing met de bijbehorende latentie.
Voor machines die in hun productieproces proefcycli gebruiken, is dit een onaanvaardbaar functioneel verlies.
V3: De begeleidende module A20B-9001-0480 is niet langer in gebruik, maar het bord A16B-2200-0950 wordt vervangen.
Indien de bestaande A20B-9001-0480 functioneel is, kan deze doorgaans worden hergebruikt met de vervangende A16B-2200-0950-plaat.
De begeleidende module biedt functies die de belangrijkste I/O-kaart ondersteunen, en als die functies correct werkten voordat het kaartje uitviel, is de module zelf waarschijnlijk niet de oorzaak.
Controleer de module visueel en controleer de verbindingscontacten voordat u deze opnieuw installeert met het nieuwe bord.
V4: Hoe is de hi-speed skip input fysiek verbonden met het sonde systeem?
Het sonde-aansluitsignaal van de sonde-interface-eenheid van de machine wordt aangesloten op de aangewezen skip-invoerterminals op de A16B-2200-0950.
De precieze terminalbenamingen zijn beschreven in de aansluitingshandleiding van de serie 16-B.
De sonde-interface-eenheid omzet het elektrische contactsignaal (of optische/radio trigger) van de sonde in het signaal op logisch niveau dat compatibel is met de skip-invoer.
Het is van belang dat de skip-signaalkabel correct wordt afgeschermd en geleid. De skip-invoer is gevoelig, en lawaai op het signaal kan voortijdige activering veroorzaken.
V5: De A16B-2200-0950 wordt niet meer geproduceerd.
Het platform van de serie 16-B werd op grote schaal geïnstalleerd in precisiebewerkingsapplicaties,En de -0950 met hi-speed skip was een gemeenschappelijke configuratie keuze voor machines in industrieën waar probing was standaard.
Voor deze variant blijft de toeleveringsketen van de aftermarket ▌geteste overtollige platen, professioneel gerenoveerde eenheden en reparatiediensten op onderdeelniveau ▌actief.
Bij het verkrijgen van informatie moet specifiek worden bevestigd dat de hi-speed skip-functie is getest als onderdeel van de functionele verificatie door het bestuur.
Een bord dat de algemene I/O-tests heeft doorstaan, maar een aangetast skipcircuit heeft, zal functioneren totdat een sondecyclus het probleem aantoont.
