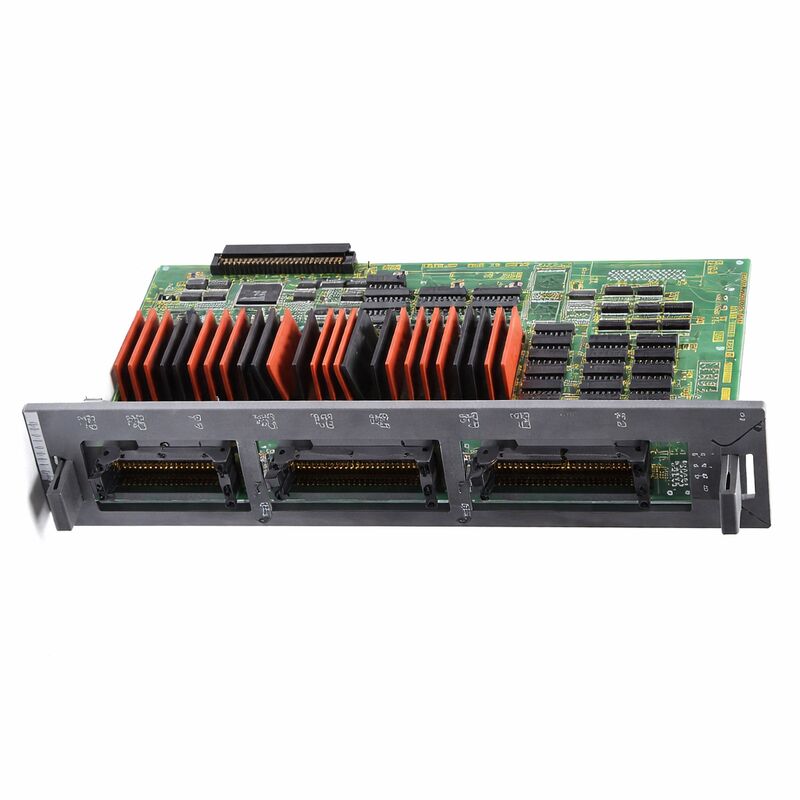

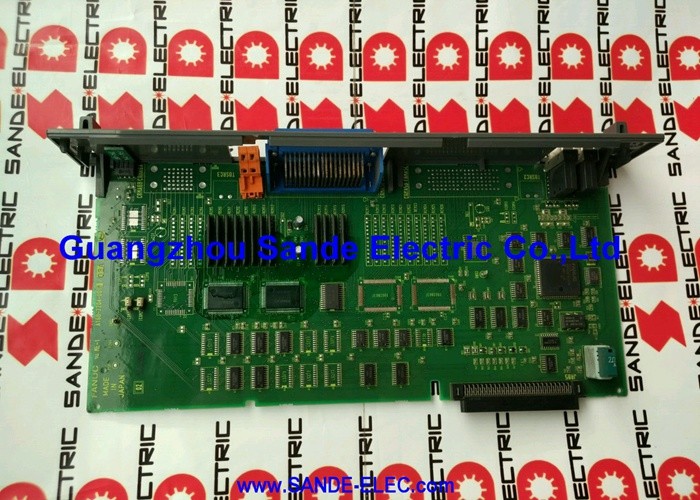

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 | Sink Type 104/80 I/O PCB Zonder Hi-Speed Skip — Serie 16 / 18 CNC, Japan Origin

Onderdeelnummer: A16B-2200-0955

Fabrikant: FANUC Corporation (Japan)

Producttype: Machine I/O PCB (Sink Type)

Board Serie: A16B-2200

I/O Configuratie: 104 Digitale Ingangen (DI) / 80 Digitale Uitgangen (DO)

Uitgangstype: Sink (NPN, stroom sinkend)

High-Speed Skip: Niet inbegrepen

Compatibele Systemen:FANUC Serie 16, 18 CNC

Overzicht

De A16B-2200-0955 is een machine I/O-kaart met hoge capaciteit voor FANUC's Serie 16 en 18 CNC-controllers, die 104 digitale ingangen en 80 digitale uitgangen biedt in een sink-type outputconfiguratie zonder de high-speed skip-functie.

Het is de fysieke interface tussen de PMC-logica van de CNC-controller en de elektrische apparaten van de machine — elke sensor, schakelaar en actuator die het automatiseringssysteem van de machine gebruikt, wordt op of via deze kaart aangesloten.

Vergeleken met de A16B-2200-0956 (die 72 digitale uitgangen biedt), voegt de A16B-2200-0955 8 extra uitgangskanalen toe, wat het totaal op 80 brengt.

Deze extra capaciteit maakt het beter geschikt voor machines met meer gestuurde uitgangen — machines waarbij het oorspronkelijke aantal van 72 uitgangen niet voldoende was.

Meer relaisspoelen, solenoïdekleppen, indicatorlampjes of hulpstroommotoren kunnen worden ondergebracht binnen dezelfde kaartvormfactor.

De 104 ingangskanalen en 80 uitgangskanalen van de kaart zijn georganiseerd in groepen en toegewezen aan specifieke PMC I/O-adresbereiken.

Het PMC-laddeprogramma leest de ingangsadressen om de status van de machine te leren en schrijft naar de uitgangsadressen om machineacties te commanderen.

De kaart maakt deze logische adressen reëel: wanneer een ingangsadres 1 leest, betekent dit dat de corresponderende veldsensor of -schakelaar zijn signaal heeft geactiveerd; wanneer naar een uitgangsadres 1 wordt geschreven, schakelt de corresponderende uitgangstransistor in en stuurt de aangesloten belasting aan.

Belangrijkste Specificaties

104 Ingangen — Machine Sensing Dekking

Een machinegereedschap met volledige automatisering — automatische gereedschapswisseling, palletwisseling, werkstukklemming, koelsystemen, spanentransporteur, schuifdeuren en meerdere veiligheidsvergrendelingen — kan gemakkelijk 80 of meer discrete ingangssignalen verzamelen die de PMC moet bewaken.

Eindschakelaars bevestigen asposities. Drukschakelaars bevestigen hydraulische druk. Reed-schakelaars bevestigen gereedschapsmagazijnposities.

Deur-gesloten schakelaars voeden de veiligheidsvergrendelingsketen. Naderingssensoren tellen poelietoeren of detecteren aanwezigheid van onderdelen.

Elk van deze is een afzonderlijk ingangskanaal op de A16B-2200-0955.

De 104 ingangen van de kaart bieden capaciteit voor dit niveau van machinecomplexiteit met ruimte voor uitbreiding.

De ingangen zijn gegroepeerd om gemeenschappelijke 0V-referenties te delen, wat bepaalt hoe de veldbedrading is georganiseerd.

Het handhaven van de juiste groepering bij het opnieuw bedraden of vervangen van de kaart is essentieel — het mengen van gemeenschappelijke referenties over ingangsgroepen kan kruisspreking tussen ingangen en valse signaalmetingen veroorzaken.

80 Uitgangen — Machine Actuatie Capaciteit

De 80 uitgangskanalen op de A16B-2200-0955 sturen de actuatoren van de machine aan. Elke uitgang is een transistor-schakelaar. Wanneer de PMC deze inschakelt, geleidt de transistor en voltooit het circuit via het aangesloten apparaat.

De stroomcapaciteit van de uitgang bepaalt wat deze direct kan aansturen.

Binnen de nominale uitgangsstroom van de kaart kunnen apparaten direct worden aangestuurd. Apparaten met een hogere stroom — grote solenoïden, motorstarters — vereisen een tussenliggend relais dat is berekend op de belastingsstroom.

Uitgangsbescherming is belangrijk in veldtoepassingen. Inductieve belastingen — solenoïdekleppen, relaisspoelen — genereren spanningspieken bij het uitschakelen.

Deze pieken kunnen de uitgangstransistor beschadigen als ze niet worden onderdrukt. Flyback-diodes over inductieve belastingen, aangesloten zodat ze alleen tijdens de piek geleiden, zijn standaardpraktijk.

Een machine die herhaaldelijk uitgangskanalen opblaast, heeft vaak onvoldoende flyback-bescherming op zijn inductieve belastingen.

De A16B-2200 Serie — I/O Variant Landschap

De A16B-2200-serie biedt I/O-kaarten in verschillende configuraties om aan verschillende machinevereisten te voldoen.

De belangrijkste onderscheidende factoren zijn het aantal uitgangen, het uitgangstype (sink of source) en de aanwezigheid of afwezigheid van de high-speed skip-functie.

De -0955 biedt sink-uitgang met 80 DO's, terwijl de nabijgelegen -0956 sink-uitgang met 72 DO's biedt. De -0950 voegt high-speed skip toe aan de 104/80 sink-configuratie.

De -0986 is het source-type equivalent van de -0956 (72 DO, geen skip).

Het begrijpen van deze variantmatrix is essentieel bij het inkopen van een vervanging.

Alleen de exact juiste variant werkt correct in de originele machine. Het aantal I/O's moet overeenkomen (anders verliezen sommige machinefuncties hun PMC-verbindingen), het uitgangstype moet overeenkomen (sink/source), en de skip-functie moet overeenkomen met de functionele vereisten van de machine.

FAQ

V1: Na een onderhoudsperiode waarbij de machine twee weken uitgeschakeld was, werken verschillende uitgangskanalen die voorheen wel werkten nu niet meer om hun belastingen te activeren. De PMC toont dat de adressen worden aangestuurd. Wat is er gebeurd?

Twee weken stroomonderbrekingen veroorzaken doorgaans geen schade aan de kaart op zichzelf.

De meest waarschijnlijke oorzaak voor uitgangen die voorheen goed waren maar nu falen, is een mechanisch probleem in de veldbedrading — connectoren die tijdens onderhoudswerkzaamheden losraakten, of een veldapparaat dat onafhankelijk is uitgevallen.

Traceer de niet-werkende uitgangen terug naar hun veldaansluitingen. Controleer elke verbinding en het veldapparaat zelf.

Als de veldbedrading en apparaten goed testen en de PMC bevestigt dat het adres wordt aangestuurd, is het uitgangskanaal van de kaart defect — mogelijk toevallig tijdens de onderhoudsperiode.

V2: De PMC-ladder van de machine is onlangs gewijzigd om enkele voorheen ongebruikte I/O-adressen te gebruiken. De nieuwe adressen reageren niet. Alle andere I/O's werken normaal. Is dit een kaartfout?

Nieuw toegewezen adressen die niet reageren, zijn waarschijnlijker een parameter- of ladderconfiguratieprobleem dan een kaartfout.

FANUC CNC-controllers vereisen dat I/O-adressen worden toegewezen en ingeschakeld in de PMC-parameters voordat ze functioneel worden.

Controleer of de PMC I/O-parameters de nieuwe adressen bevatten en dat ze zijn toegewezen aan de juiste fysieke connector op de A16B-2200-0955.

De fysieke I/O-kanalen van de kaart komen overeen met specifieke parameter-gedefinieerde adresbereiken.

V3: De machine genereert intermitterend een "DI/DO link error" alarm. Het verschijnt vaker tijdens zware snijcycli dan tijdens stilstand of lichte snijcycli. Wat is de waarschijnlijke oorzaak?

I/O-linkfouten die correleren met zwaar snijden, geven aan dat elektrische ruis de I/O-linkcommunicatie verstoort.

Tijdens zwaar snijden nemen motorstromen, schakelfrequenties van de aandrijvingen en mechanische trillingen allemaal toe.

Deze genereren meer elektrische ruis in de machinekast. Inspecteer de I/O-linkkabel — de routering, afscherming en connectorcontacten.

Een kabel die een leiding deelt met voedingskabels, of een afscherming die aan beide uiteinden niet correct is geaard, zal meer ruis oppikken tijdens snijcycli met hoog vermogen.

V4: Eén volledige groep van 16 of 32 ingangen wordt tegelijkertijd als actief weergegeven, ongeacht de status van het veldapparaat. Andere ingangsgroepen zijn normaal. Wat geeft dit patroon aan?

Een volledige ingangsgroep die actief wordt weergegeven, ongeacht de veldstatus, suggereert sterk dat de gemeenschappelijke referentie voor die groep ergens in de veldbedrading is kortgesloten naar positieve spanning. De ingangen in een groep delen een gemeenschappelijke 0V-referentie.

Als die gemeenschappelijke referentie door een bedradingsfout wordt aangesloten op 24V, lijken alle ingangen in de groep actief.

Koppel de veldconnector voor de betreffende groep los en test of het probleem aanhoudt — als alle ingangen in de groep inactief worden weergegeven met de veldverbinding losgekoppeld, zit de fout in de veldbedrading, niet in de kaart.

V5: Bij het vergelijken van de A16B-2200-0955 en A16B-2200-0956 heeft de -0955 80 uitgangen versus 72. Wat is de praktische implicatie bij het vervangen van de ene door de andere?

Als de originele kaart 80 uitgangen heeft en wordt vervangen door een kaart met 72 uitgangen, zullen de 8 uitgangen die waren aangesloten op kanalen 73-80 op de originele kaart geen corresponderende uitgang hebben op de vervanging.

Die machinefuncties zullen permanent worden uitgeschakeld en hun veldapparaten blijven ongestuurd.

Omgekeerd, als het origineel 72 uitgangen heeft en een vervanging met 80 uitgangen wordt geïnstalleerd, worden de extra 8 kanalen niet gebruikt, maar veroorzaken ze geen schade.

Stem altijd exact het aantal uitgangen van de originele kaart af om verlies van machinefunctionaliteit te voorkomen.
