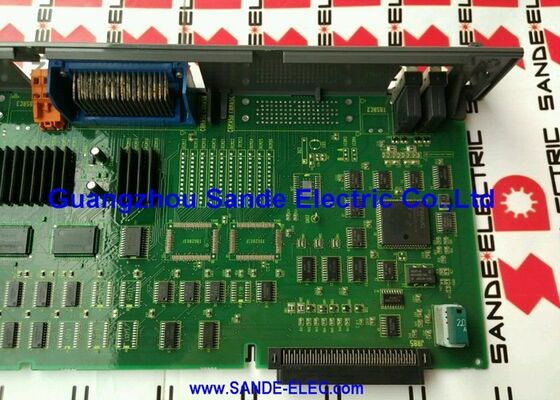

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

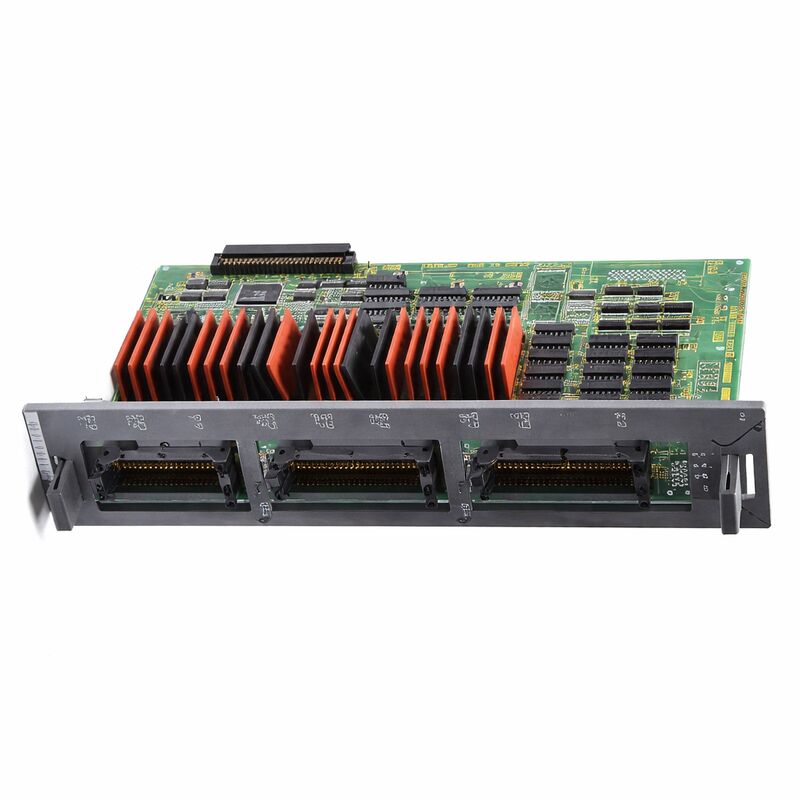

FANUC A16B-2200-0956 | Serie 16-A Machine I/O PCB — 104 DI / 72 DO / Sink Type / Geen High-Speed Skip

Onderdeelnummer: A16B-2200-0956

Fabrikant: FANUC Corporation (Japan)

Producttype: Machine I/O PCB — Sink Type

De Fysieke Interface Tussen PMC Logica en Machine Hardware

De A16B-2200-0956 is de machine I/O-kaart voor de FANUC Series 16-A CNC — de kaart die het ladderprogramma van de PMC verbindt met de fysieke apparaten van de machine. Elke eindschakelaar, naderingssensor en drukknopsignaal dat de PMC leest, komt via de 104 ingangen van deze kaart binnen. Elke relaisspoel, magneetventiel, controlelampje en hulpstroomschakelaar die de PMC stuurt, gaat via de 72 uitgangen naar buiten. Het aantal van 104/72 punten is geschikt voor een substantiële machine met complexe automatisering.

De uitgangstransistoren zijn van het sink-type: wanneer de PMC een uitgang inschakelt, verbindt de transistor de uitgangsterminal met de aarde (0V), waardoor het stroompad via de belasting van de positieve voeding wordt voltooid. Wanneer uitgeschakeld, opent de transistor en onderbreekt het pad. Transistor schakelen is snel, stil en slijtagevrij — het verwerkt duizenden bewerkingen per minuut zonder contactdegradatie.

Elk van de 104 ingangskanalen maakt gebruik van optische isolatie. Het veldsignaal stuurt een LED aan in een optocoupler; de fotodetector aan de controllerzijde leest de status zonder elektrische verbinding met de veldbedrading. Deze isolatie blokkeert de elektrische ruis die onvermijdelijk is naast motorstroomkabels en magneetventielvoedingslijnen in een machinegereedschapskast, waardoor valse ingangstriggers worden voorkomen zonder fysieke gebeurtenis in de machine.

-0956 versus gerelateerde varianten

De A16B-2200-serie bevat verschillende I/O-kaartconfiguraties voor Series 16-A. De -0956 is het sink-type zonder high-speed skip. De high-speed skip-functie (aanwezig in -0950 en -0952 varianten) is alleen nodig voor precisie-aftast- en gereedschapsmeetcycli waarbij de CNC de aspositie moet vastleggen op het exacte moment dat een sonde wordt geactiveerd. Als de machine geen high-speed skip-cycli gebruikt, biedt de -0956 een identieke 104/72 I/O-capaciteit zonder de extra schakelingen.

De bijbehorende source-type variant (-0986) biedt hetzelfde aantal van 104/72 punten met PNP (sourcing) uitgangstransistoren. Sink- en source-types zijn niet uitwisselbaar — de veldbedrading van de machine is gebouwd voor één uitgangspolariteit. Het monteren van het verkeerde type keert alle uitgangslogica om. Bevestig het uitgangstype van de originele kaart aan de hand van het etiket voordat u een vervanging zoekt.

Belangrijkste specificaties

Veelgestelde vragen

V1: Na een stroompiek lezen veel ingangen actief, zelfs als de veldapparaten uitgeschakeld zijn. Is de kaart beschadigd?

Een piek die optocouplers overbelast, kan fotodetectoren permanent in de geleidende toestand vergrendelen, waardoor ingangen actief lijken, ongeacht de status van het veldapparaat. Meerdere gelijktijdige onjuiste ingangsstatussen na een piekgebeurtenis zijn consistent met schade aan de optocoupler — kaartvervanging is de juiste weg.

V2: Een paar specifieke uitgangskanalen werken niet meer. Andere uitgangen op dezelfde kaart zijn normaal. Wat moet er eerst worden gecontroleerd?

Controleer de zekering of overstroombeveiliging voor de betreffende uitgangsgroep — sommige uitgangsgroepen delen een gemeenschappelijke zekering, en een doorgebrande zekering stopt alle uitgangen in die groep terwijl andere actief blijven. Als de zekeringen intact zijn en de PMC bevestigt dat de adressen zijn ingeschakeld, zijn de uitgangstransistoren defect en heeft de kaart reparatie of vervanging nodig.

V3: Na het vervangen van de A16B-2200-0956 lezen sommige ingangen die werkten nu onjuist.

Onjuiste metingen na kaartvervanging zijn meestal een probleem met de connectorbevestiging — een gedeeltelijk ingebrachte connector laat sommige ingangskanalen los. Controleer of alle connectoren volledig en stevig zijn aangesloten. Bevestig ook dat eventuele dipswitches of parameters voor I/O-adresconfiguratie op de vervangende kaart overeenkomen met de originele installatie.

V4: Is de A16B-2200-0956 uitwisselbaar met de A16B-2200-0986?

Nee. Beide hebben 104/72 I/O zonder high-speed skip, maar de -0956 is van het sink-type en de -0986 is van het source-type. De veldbedrading van de machine is gebouwd voor één uitgangspolariteit — het monteren van het verkeerde type keert alle uitgangslogica om. Stem altijd exact af op het type van de originele kaart.

V5: De machine produceert intermitterende PMC I/O-link-alarmen die na het opnieuw opstarten verdwijnen. De kaart is al vele jaren in gebruik.

Intermitterende I/O-link-alarmen die na het opnieuw opstarten verdwijnen, zonder zichtbare hardwarebeschadiging, worden doorgaans veroorzaakt door verouderde elektrolytische condensatoren in het voedingsgedeelte van de kaart. Verslechterde condensatoren laten voedingsrimpel toe die af en toe communicatiefouten veroorzaakt. De fout is intermitterend omdat de condensatoren marginaal zijn, niet volledig defect. Preventieve vervanging van condensatoren herstelt een betrouwbare werking zonder volledige kaartvervanging.
