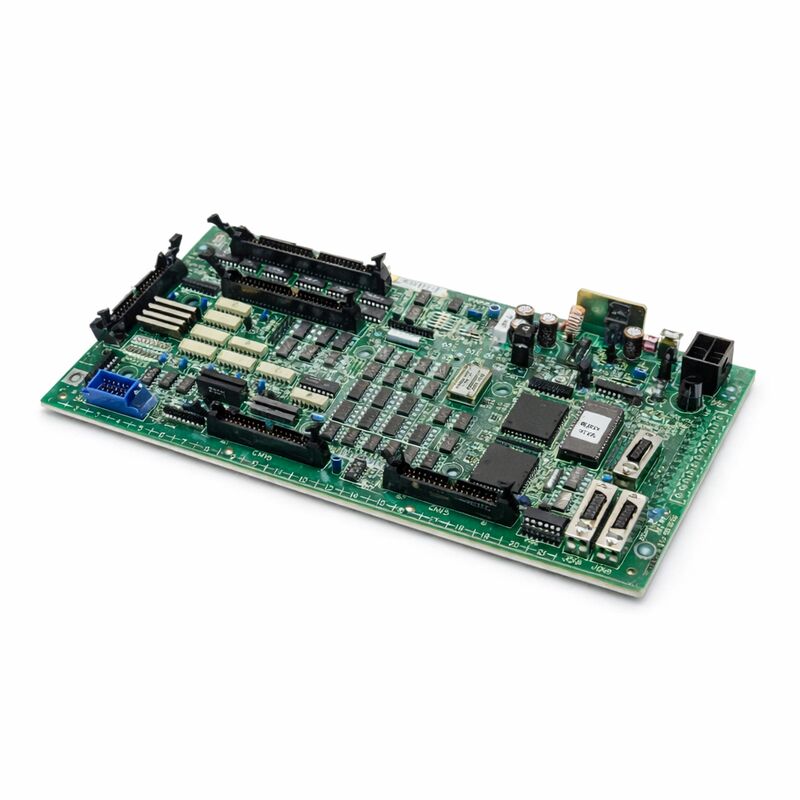

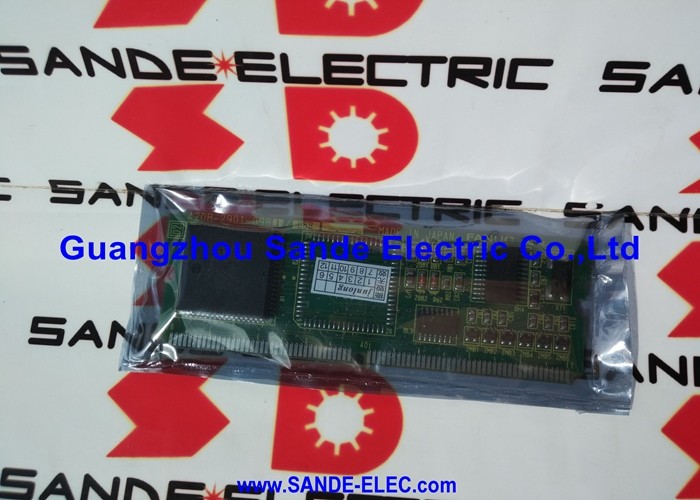

FANUC-BEDIENINGSPANEEL INTERFACEKAART A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 ∙ Operator Panel I/O PCB ∙ Series 16i / 18i / 21i (F16M/T), Japan Oorsprong

Deelnummer:A16B-2201-0110

Vervaardiger:FANUC Corporation (Japan)

Productsoort:In het geval van een onderdeel van een voertuig moet de onderdeel van de onderdeel van het voertuig zijn dat de onderdeel van de onderdeel van het voertuig is.

Boardserie:A16B-2201

Compatibele systemen:FANUC-serie 16i, 18i, 21i (F16M/T)

Beschrijving:Interface-eenheid van het bedieningspaneel van de machine

Overzicht

De A16B-2201-0110 is het bedieningspaneel I/O-PCB voor de FANUC-CNC-controllers van de serie 16i, 18i en 21i, in het bijzonder de F16M- en F16T-configuratie van het bedieningspaneel van de machine.Dit bord is de fysieke en elektronische brug tussen de machine operator's panel hardware en de CNC controller's PMC (Programmable Machine Controller) logicaElk knopje, elke knop, elke schakelaar en elke indicator lamp op het bedieningspaneel van de machine stroomt door dit bord.

Het bedieningspaneel is waar de mens de machine ontmoet.

Feed rate override knoppen, modus selector schakelaars, axis jog knoppen, cyclus start, feed hold, single block ¢ al deze fysieke bedieningselementen zijn aangesloten op het I/O-bord van het operatorpaneel.

Het bord ontvangt de elektrische signalen van deze bedieningselementen, zet ze om in digitale toestanden en presenteert ze aan de PMC via de I/O-interface.

In de terugrichting stroomt de uitgangslogica van de PMC “ die de indicatorlampen en de statusweergaven van het paneel aandrijft “ via dit bord naar de fysieke lampcircuits.

Zonder een functionerende A16B-2201-0110 wordt het bedieningspaneel van de machine niet meer werkbaar.

De CNC kan intern blijven draaien, maar de bediener verliest het vermogen om de machine via het paneel te besturen.

Net zo belangrijk, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.

Belangrijkste specificaties

Panel I/O

Het I/O-bord van het bedieningspaneel heeft een specifieke architectonische positie in het CNC-systeem.De PMC voert de ladder logica van de machine uit.

Het panel I/O-bord behandelt de elektrische interface met de fysieke wereld van het machinepaneel.

De machinepanelen bevatten tientallen of honderden afzonderlijke drukknoppen, sleutelknoppen, selectorknoppen en indicatorlampen.

Zonder de georganiseerde input/output-architectuur van het paneel I/O-bord zou elk van deze circuits rechtstreeks, via een draadloze verbinding, eenindividuele aansluitingen op de logica van de CNC, de complexiteit van de bedrading en de afstand.

Het paneel I/O-bord lost dit op door de bedrading van het paneel te concentreren in een gestructureerde, geconditioneerde interface.

De ingangscircuits van het bord zorgen voor optische isolatie tussen de 24 V gelijkstroompaneeladrijving aan de veldzijde en de logische circuits van de controller.

Deze isolatie blokkeert geluids- en spanningsovergangen die kunnen reizen van de bedrading van het paneel, die langs de stroomkabels door het machinehuis loopt, naar de gevoelige logica van de controller.

De uitgangscircuits van het bord sturen de indicatorlampcircuits.

Deze vereisen meer stroom dan de logica van de controller rechtstreeks kan leveren.het verstrekken van de stroom die nodig is om de lampen te verlichten, terwijl de logica van de controller eenvoudig een digitaal uitgangsbit instelt.

F16M/T Toepassingsomgeving

De A16B-2201-0110 bedient de F16M (configuratie van het bewerkingscentrum) en de F16T (configuratie van het draaicentrum) van het platform van de serie 16i.Dit onderscheid is van belang omdat bewerkingscentra en draaicentrums verschillende indelingen van de bedieningspanelen en verschillende I/O-vereisten hebben..

De M-configuratie omvat specifieke ingangen en uitgangen die geschikt zijn voor de aanvullende functies van een bewerkingscentrum.De T-configuratie beantwoordt aan de verschillende I/O-vereisten van een draaicentrum.

De A16B-2201-0110 draagt de I/O-eisen van deze type bedieningspanelen op, waardoor de juiste signaaltoewijzingen en kanaalgetallen voor het specifieke machinetype worden verstrekt.

Het installeren van een voor een ander type machine gespecificeerd bord kan leiden tot een onjuiste I/O-mapping, zelfs als het bord fysiek past en de connectortypen overeenkomen.

Diagnostiekpaneel I/O-fouten

Panel I/O-bordfouten veroorzaken zichtbare en onmiddellijke symptomen: knoppen die niet meer reageren, indicatorlampen die permanent aan of permanent donker blijven, ongeacht de toestelstoestand,moduskeuzers die geen effect lijken te hebben deze zijn allemaal kenmerkend voor een mislukte of mislukte panel I/O-bord.

De PMC-diagnostische schermen van de CNC zijn het primaire diagnostische hulpmiddel.

Deze schermen tonen de real-time status van elk I/O adres in het PMC.de technicus controleert de PMC-invoeradressen die overeenkomen met specifieke knoppen op het paneel, terwijl hij elke knop fysiek drukt en loslaat.Als het adres correct verandert, is het ingangskanaal functioneel. Als het niet reageert, is de fout in het bord, de bedrading of het paneelapparaat zelf.

Meerdere in- of uitgangskanalen die tegelijkertijd uitvallen, in het bijzonder kanalen die dezelfde connectorgroep op het bord delen, suggereert sterk een fout van het bord in plaats van problemen met de bedrading.Afzonderlijke bedradingsfouten beïnvloeden meestal één signaal tegelijk.

Een storing van de connector of het bord heeft gelijktijdig invloed op groepen signalen.

Veelgestelde vragen

V1: De startknop van de machine is gestopt met werken. De CNC geeft geen alarm aan en lijkt anders normaal. Zou dit de A16B-2201-0110 kunnen zijn?

Controleer op het diagnostisch scherm van de PMC of het ingangsadres van de cyclus is ingevuld terwijl u op de knop drukt.het bord leest de knop input correct het probleem is in de PMC ladder logica of de CNC's modus voorwaarden die de poort de cyclus start functie.

Als het adres niet verandert wanneer de knop wordt ingedrukt, en de contactweerstand van de knop met een multimeter goed wordt bevestigd, is het ingangscircuit van het bord voor dat kanaal uitgevallen.

V2: De indicatorlampen van meerdere panelen worden permanent aangestoken, ongeacht de machine-toestand. De PMC toont de uitvoeradressen voor die lampen die worden ingesteld om uit te schakelen. Wat is er mis met het bord?

Lampen met opdracht UIT, maar permanent aangestoken, geven aan dat de uitgangsstroomcircuits voor deze kanalen in de geleidende toestand zijn uitgevallen.

De bestuurders moeten afschakelen op bevel van de PMC, maar een mislukte bestuurder blijft condueren.

De aangetaste kanalen kunnen niet worden gecorrigeerd door softwareveranderingen.

V3: Na een bliksemslag in de buurt, is het paneel volledig gestopt met reageren ∙ geen knoppen werken, geen lampen oplichten. De machine start anders normaal. Is dit het bord?

Bliksemgebeurtenissen veroorzaken spanningsovergangen die de ingangsbeschermingscircuits op boards die zijn aangesloten op externe veldbedrading kunnen beschadigen.

Het paneel I/O-bord is rechtstreeks verbonden met een paneelbedrading die fungeert als een antenne voor overspanningsenergie.

De ingangsbeschermingscomponenten kunnen beschadigd zijn, terwijl de andere circuits van het bord intact blijven.

Als er geen schade zichtbaar is, maar het foutpatroon volledig verlies van het paneel bij normale CNC-werking is consistent, wordt het bord vervangen en wordt het getest.

V4: Het vervangende A16B-2201-0110 is geïnstalleerd. Het paneel reageert nu, maar één specifieke knop lijkt de verkeerde functie te hebben. Wat kan dit veroorzaken?

Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.

In sommige configuraties wordt de toewijzing van het I/O-adres ingesteld via parameters of een connectorconfiguratie die moet overeenkomen met de opstelling van het oorspronkelijke bord.

Controleer de toewijzingen van de I/O-adressen in het PMC-diagnostisch scherm met de bedradingsdocumentatie van de machine.

Vraag 5: Het bord lijkt onbeschadigd, maar het machinepaneel heeft altijd één knop gehad die af en toe niet registreert.

Intermitterende storing van een enkele knop is meer waarschijnlijk een hardwareprobleem van het paneel. Een versleten knopcontact, een connector met een hoge weerstand op dat specifieke kanaal,of een beschadigde draad in de kabel naar die knop dan een bord fout- Boordfouten die intermitterend gedrag veroorzaken hebben de neiging om meerdere kanalen te beïnvloeden.

Test de contactweerstand van de knop rechtstreeks. Controleer de bedrading naar die knop. Als de bedrading en contacttest goed zijn en de fout aanhoudt, is het invoercircuit van het bord voor dat kanaal marginaal.
