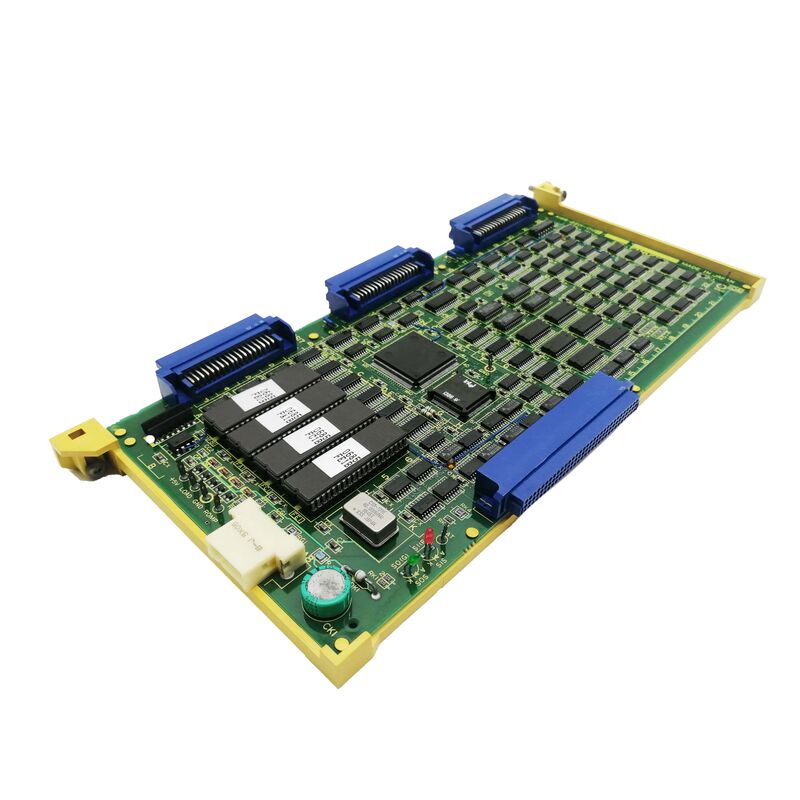

A16B-2201-0851 Gebruikt Fanuc PLC-circuit board 200w Versterker PCB

A16B-2201-0851 ∙ FANUC PMC-NB Printed Circuit Board F15M / F15T / F15B CNC Machine Control PCB

Wat doet de PMC in een FANUC CNC-systeem

CNC-gereedschapsmachines hebben twee afzonderlijke besturingslagen die gelijktijdig werken:

DeCNC-machinesde bewerking van alle asbewegingen, spindel snelheid, interpolatie en uitvoering van G-code programma's de precisiebewerkingsfuncties.

DePMC(Programmable Machine Control) verzorgt de rest: koelmiddel aan/uit, chip conveyor controle, deur vergrendeling, gereedschap wissel sequenties, hydraulische klem logica, pallet overdracht,van de soort gebruikt voor de vervaardiging van motorvoertuigenDe PMC voert ladderlogische programma's ­ in wezen een PLC die is ingebed in de FANUC CNC ­ en wordt onafhankelijk van het bewegingsprogramma van de CNC uitgevoerd.

De A16B-2201-0851 is het besturingsbord van de PMC-NB-serie dat deze machine-sequentielogica uitvoert in de FANUC 15M (bewerkingscentrum), 15T (draaicentrum) en 15B CNC-systemen.

Belangrijkste productinformatie

FANUC-serie 15 - Bewerking, draaien en B-varianten

De A16B-2201-0851 heeft drie CNC-varianten in de FANUC 15-serie:

F15M (bewerkingscentrum):De 15M CNC bedient verticale bewerkingscentra, horizontale bewerkingscentra en hoogwaardige multi-assige freesmachines.asclampen, koelvloeistofbeheer en operatorpaneellogic.

F15T (draaicentrum):De 15T CNC bedient draaicentra en draaibankjes. PMC-NB-functies omvatten de controle van de staart en de vaste rust, de interfaces van de staafvoerder, de sequenties van de onderdelenvanger en de logica van de chuck/collet-klem.

F15B:Een variant van het platform van de 15-serie, ook ondersteund door hetzelfde A16B-2201-0851 PMC-NB-bord.

Toepassingsscenario's

Diagnostiek van de fout van de gereedschapswisselaar:Een bewerkingscentrum met FANUC 15M CNC ontwikkelt een willekeurig gereedschapswissel timeout alarm.het PMC-NB-bord wordt geïdentificeerd als de foutbronHet vervangen van de A16B-2201-0851 herstelt de betrouwbare uitvoering van gereedschapswisselingen.

CNC-reparatie en -herstel:Een FANUC 15T CNC-systeem wordt hersteld na een stroomstoring. Meerdere boards worden geïnspecteerd. Het PMC-NB-bord wordt als mislukt getest en wordt vervangen door de A16B-2201-0851.Na herlaad van het PMC-programma en verificatie van de machinevolgorde, gaat de draaibank weer in productie.

Voorzorgsvoorraad:In een productiefaciliteit met meerdere CNC's van de FANUC 15-serie wordt een A16B-2201-0851 als kritiek reserveapparaat gebruikt, waardoor een snelle reactie op een storing van een PMC-bord mogelijk is zonder langdurige machinesonderbreking.

Veelgestelde vragen

V1: Wat gebeurt er met het PMC-programma wanneer de A16B-2201-0851 wordt vervangen?

In de meeste 15-series-configuraties wordt het programma onafhankelijk van het PMC-bord zelf in het geheugen van de CNC bewaard.Na vervanging van A16B-2201-0851, wordt het PMC-programma doorgaans opnieuw geladen vanaf een back-upband, RS-232-overdracht of I/O-apparaat.en de werking van het PMC-programma na installatie door middel van een volledige machine-sequentietest te verifiëren.

V2: Wat is de betekenis van de aanduiding "W/O CAP" voor A16B-2201-0851?

"W/O CAP" betekent dat het bord wordt geleverd zonder de back-upcondensator van de batterij.De W/O CAP-variant is gebaseerd op de back-up van de batterij van het systeem of een alternatief geheugen voor het bewaren van programma's tijdens het uitschakelen. Bij vervanging van een bestaand bord moet de oorspronkelijke bordconfiguratie worden aangepast aan de W/O CAP-configuratie of aan de condensator om het ontwerp van het geheugenbehoud van het systeem te behouden.

V3: Kan de A16B-2201-0851 worden gebruikt voor alle FANUC 15-modellen?

De A16B-2201-0851 is bevestigd voor FANUC 15M, 15T en 15B. Andere varianten van de 15-serie zoals 15MA of 15TA kunnen dezelfde of een andere PMC-plaat gebruiken,afhankelijk van de specifieke CNC-configuratie en softwareversie. Voordat de A16B-2201-0851 in een systeem wordt geïnstalleerd, moet u bevestigen dat het beoogde CNC-model 15M, 15T of 15B is, en verifiëren of de boordherziening overeenkomt met de verwachte PMC-NB-hardwareversie van de geïnstalleerde CNC.

V4: Kan het PMC-NB-bord worden gerepareerd of is vervanging altijd noodzakelijk?

FANUC CNC-servicebedrijven bieden reparatie op bordniveau aan met behulp van originele of gelijkwaardige componenten.Reparatie is een haalbare optie wanneer een bevestigd direct vervangend bord niet beschikbaar isVoor productie-kritieke machines is de reparatie van platen door een gekwalificeerde FANUC-reparatiespecialist een aanvaardbaar alternatief voor vervanging.op voorwaarde dat het gerepareerde bord voor de herinstallatie aan een functionele test is onderworpen.

V5: Waar in de CNC-kast bevindt zich de A16B-2201-0851?

In de FANUC 15-serie CNC-kasten installeert het PMC-NB-bord in de hoofdbesturingseenheid de op de rack gemonteerde assemblage met de CPU-kaart, asbesturingskaarten en andere CNC-kaarten.De locatie van het bord in het rek is afhankelijk van de specifieke 15 serie kast configuratie en het totale systeem van het bord aanvullingZie de FANUC 15M/15T/15B Hardwarehandleiding voor de specifieke kaart van de toewijzing van de gleuf van het geïnstalleerde systeem voordat de A16B-2201-0851 wordt verwijderd of vervangen.
