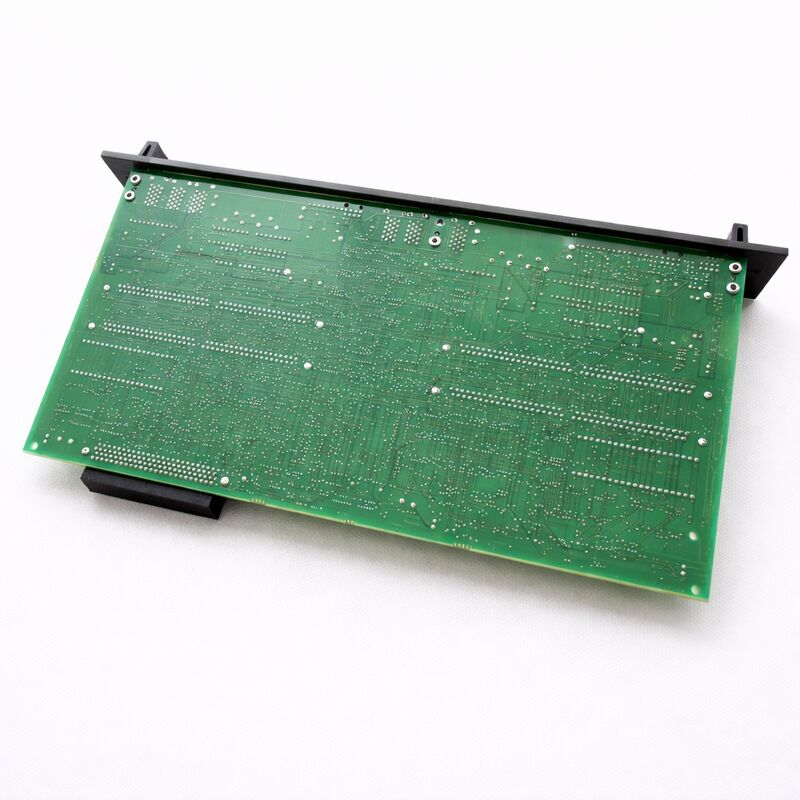

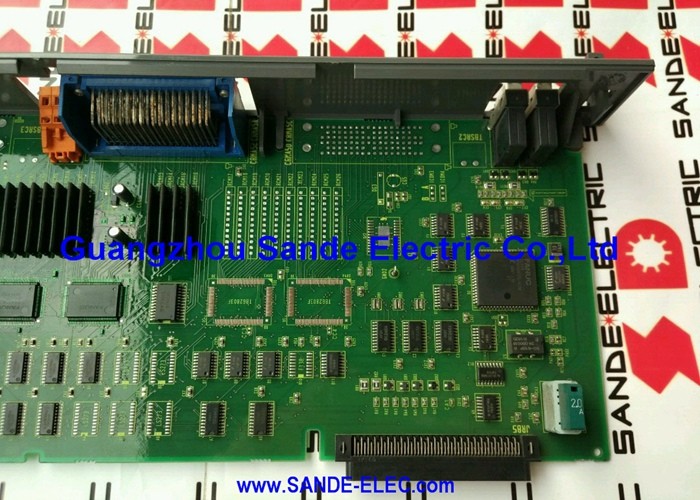

FANUC A16B-2202-0152 | SVUC2-4/12 Servo Versterker Bedradingsbord — Voor A06B-6090-H223, Alpha Serie Dual-Axis SVUC, A16B-2202 Power Circuit Board, Japan Origin

Belangrijkste Specificaties

Overzicht

De FANUC A16B-2202-0152 is het bedradingsbord voor de SVUC2-4/12 — een van de dual-as varianten in FANUC's Alpha serie SVUC versterkerfamilie. De SVUC generatie neemt een belangrijke plaats in de geschiedenis van FANUC servo versterkers in. Het is de Alpha serie variant die de Type C interface gebruikt — een digitale seriële bus die voorafgaat aan de FSSB (Fibre-optic Serial Servo Bus) die in latere Alpha en Alpha i generaties werd geïntroduceerd.

Voor de machines die het gebruiken, was de SVUC een aanzienlijke stap vooruit ten opzichte van de analoge servo versterkers die het verving, en bracht digitale servobesturing met verbeterde ascoördinatie en strakkere positielusafsluiting.

De SVUC2-aanduiding betekent dual-as — deze versterkermodule stuurt twee servo-assen aan vanuit één module.

De 4/12 suffix specificeert de piekvermogensclassificatie voor elke as: 4A voor de L-as en 12A voor de M-as. Deze asymmetrische koppeling is opzettelijk.

Een enkele module met verschillende stroomsterkteclassificaties voor elke as stelt een machinebouwer in staat om de stroomlevering van de versterker af te stemmen op de werkelijke vereisten van elke as die hij aanstuurt — een kleinere as (misschien een C-as of een losse kop) gekoppeld aan een grotere voedingsas (X, Z of Y) in dezelfde module.

Het bedradingsbord verwerkt alle hoogstroomfysica binnen de SVUC2-4/12. Het maakt verbinding met de DC-bus van de SVUC voedingseenheid, schakelt de IGBT-transistors die de motorstroom regelen, detecteert werkelijke motorstromen en leidt motorfasen spanningen naar de twee sets uitgangsklemmen.

Het bijbehorende besturingsbord (A20B-2002-0032) verwerkt de digitale intelligentie — ontvangt Type C interface commando's van de CNC, voert het servo-algoritme uit en stuurt gate drive commando's naar dit bedradingsbord.

Functie van het SVUC Bedradingsbord in de Versterkermodule

Binnen de A06B-6090-H223 SVUC2-4/12 module, verwerkt het A16B-2202-0152 bedradingsbord functies die grote stromen en de fysieke verbinding tussen besturingselektronica en de servomotoren betreffen:

DC-bus ingang. Het voedingsgedeelte van de SVUC-eenheid levert gelijkgerichte DC-busspanning aan elke SVUC servo-module.

Het bedradingsbord beëindigt deze busverbinding en verdeelt de DC-busspanning naar de IGBT-transistorbruggen voor beide assen.

Dubbele IGBT-schakeling. Twee onafhankelijke IGBT-bruggen — één voor de L-as (4A) en één voor de M-as (12A) — schakelen de motorstroom onder commando van de gate drive uitgangen van het besturingsbord. De IGBT-blokken voor elke as zijn afgestemd op hun respectievelijke stroomsterkteclassificaties.

De L-as brug verwerkt een lichtere stroom dan de M-as brug, maar beide moeten betrouwbaar schakelen over het gehele operationele stroombereik.

Stroommeting. Stroommeetcomponenten op het bedradingsbord meten de werkelijke motorfasen stromen voor elke as. Deze metingen worden teruggekoppeld naar het servo-algoritme van het besturingsbord, dat de stroomlus sluit om het bevolen koppel te handhaven.

Nauwkeurige stroommeting is fundamenteel voor servo-prestaties — elke degradatie in sensor nauwkeurigheid heeft directe invloed op de kwaliteit van de positie- en snelheidsregeling.

Dubbele motoruitgangsklemmen. Het bedradingsbord biedt twee sets motorfasen uitgangsaansluitingen — één voor de L-as motor en één voor de M-as motor.

Elke set draagt de volledige nominale stroom voor zijn as, wat geschikte klemmaten en isolatie vereist.

SVUC versus Latere Alpha Versterker Generaties

Het begrijpen van de positie van de SVUC in de geschiedenis van FANUC versterkers helpt bij het stellen van verwachtingen voor onderhoud en levering van vervangingsonderdelen.

De SVUC generatie (Alpha serie, Type C interface) werd ingezet met FANUC CNC-systemen van eind jaren '80 tot midden/eind jaren '90.

Machines uit dit tijdperk kunnen nog steeds in productie zijn — vaak op legacy productielijnen waar de onderdelen die ze maken niet zijn veranderd, en het machinegereedschapspad een gevalideerd productie-actief is dat machinevervanging economisch onaantrekkelijk maakt.

Na de SVUC generatie introduceerde FANUC de SVU (Alpha serie, Type A/B interface) en daarna de SVM (Alpha i serie, FSSB interface).

Deze nieuwere generaties zijn niet uitwisselbaar met de SVUC — de Type C interface gebruikt een ander communicatieprotocol en fysieke connector dan de Type A/B interface, en geen van beide is compatibel met FSSB.

Een machine die is bedraad voor SVUC kan geen SVU of SVM versterkers gebruiken zonder ook het CNC hoofdprintplaat en alle servo-bekabeling te vervangen.

Dit betekent dat het A16B-2202-0152 bedradingsbord — en de SVUC2-4/12 versterker waartoe het behoort — een stabiele markt voor vervangingsonderdelen heeft.

De machines die het gebruiken kunnen geen nieuwere versterkers gebruiken zonder grote aanpassingen, dus het SVUC reserveonderdelen ecosysteem blijft bestaan.

Veelgestelde Vragen

V1: De SVUC2-4/12 versterker toont een servo-alarm op de M-as, maar de L-as werkt normaal. Geeft dit aan dat het A16B-2202-0152 bedradingsbord defect is?

Een alarm op één as met de andere as die normaal functioneert, beperkt de fout tot de hardwareketen van de M-as.

Het bedradingsbord verwerkt beide assen, maar de IGBT-brug en stroommeetcircuit van elke as zijn onafhankelijk.

Als het alarm een IPM (overstroom of overtemperatuur) fout is, kan de M-as IGBT-brug op het bedradingsbord defect zijn. Als het alarm een positie- of snelheidsfout is, is de fout waarschijnlijker in de M-as motor, encoder of bekabeling.

Bevestig de alarmcode aan de hand van de FANUC Alpha serie onderhoudshandleiding voordat u concludeert dat het bedradingsbord defect is.

V2: Kan de A16B-2202-0152 op componentniveau worden onderhouden in plaats van als een compleet bord te worden vervangen?

Component-level service is mogelijk voor gekwalificeerde specialisten. De meest voorkomende faalmodi van het bedradingsbord omvatten IGBT-modules (voor overstroomfouten) en elektrolytische condensatoren (voor thermische veroudering).

Beide zijn op componentniveau vervangbaar als de juiste vervangende componenten beschikbaar zijn.

Stroommeetweerstanden kunnen ook defect raken en zijn vervangbaar.

Voor faciliteiten met toegang tot FANUC-gekwalificeerde reparatietechnici en geschikte testapparatuur, is component-level reparatie vaak economischer dan volledige bordvervanging voor de SVUC-generatie, waar complete vervangingsborden van de secundaire markt schaars kunnen zijn.

V3: De SVUC2-4/12 werd als een complete unit vervangen, maar het oude bedradingsbord lijkt onbeschadigd. Kan het worden overgezet naar een nieuwe shell unit?

Ja, mits de architectuur van de vervangende shell overeenkomt met het origineel.

Het bedradingsbord (A16B-2202-0152) en het besturingsbord (A20B-2002-0032) zijn de functionele componenten van de SVUC2-4/12 — de mechanische behuizing en busconnectoren bieden de structuur.

Als een nieuwe shell unit met de juiste mechanische architectuur beschikbaar is, kunnen de functionele borden worden overgezet.

Zorg ervoor dat het revisieniveau van het besturingsbord /03B of hoger is, zoals gespecificeerd in de onderdelen documentatie van FANUC voor deze versterkerconfiguratie.

V4: Wat is de Type C interface op de SVUC, en hoe verschilt deze van FSSB die in nieuwere FANUC versterkers wordt gebruikt?

De Type C interface is een digitale seriële communicatiebus die wordt gebruikt tussen FANUC CNC-controllers en de SVUC servo-versterkergeneratie.

Het maakt gebruik van een meeraderige kabelconnector (doorgaans de CX5 of vergelijkbare Type C connector aan de CNC-zijde en de bijbehorende connector aan de versterker).

FSSB (Fibre-optic Serial Servo Bus) vervangt de koperkabel door een glasvezelverbinding, wat zorgt voor een hogere bandbreedte, elektrische isolatie en immuniteit voor elektromagnetische interferentie.

De twee interfaces zijn incompatibel in zowel hardware (verschillende connectoren en kabels) als software (verschillende communicatieprotocollen).

Een machine met SVUC versterkers gebruikt de Type C interface poorten van de CNC; deze poorten zijn niet hetzelfde als FSSB optische poorten.

V5: Hoe moet de DC-busspanning worden beheerd bij het vervangen van het A16B-2202-0152 bedradingsbord?

Het bedradingsbord maakt direct contact met de DC-bus binnen de SVUC2-4/12. Voordat de versterker wordt geopend, moet de DC-bus volledig zijn ontladen.

Wacht na het uitschakelen van de SVUC voedingseenheid minimaal vijf minuten voordat u de versterkerbehuizing opent.

Gebruik een voltmeter om te bevestigen dat de DC-busspanning onder de 30V is gedaald voordat u een component op het bedradingsbord aanraakt.

De DC-buscondensatoren in de voedingseenheid slaan energie op die ernstig elektrisch letsel kan veroorzaken — ga er nooit van uit dat de ontlading voltooid is op basis van tijd alleen; verifieer altijd met een instrument.

Deze voorzorgsmaatregel geldt zelfs wanneer de netvoeding is geïsoleerd.
