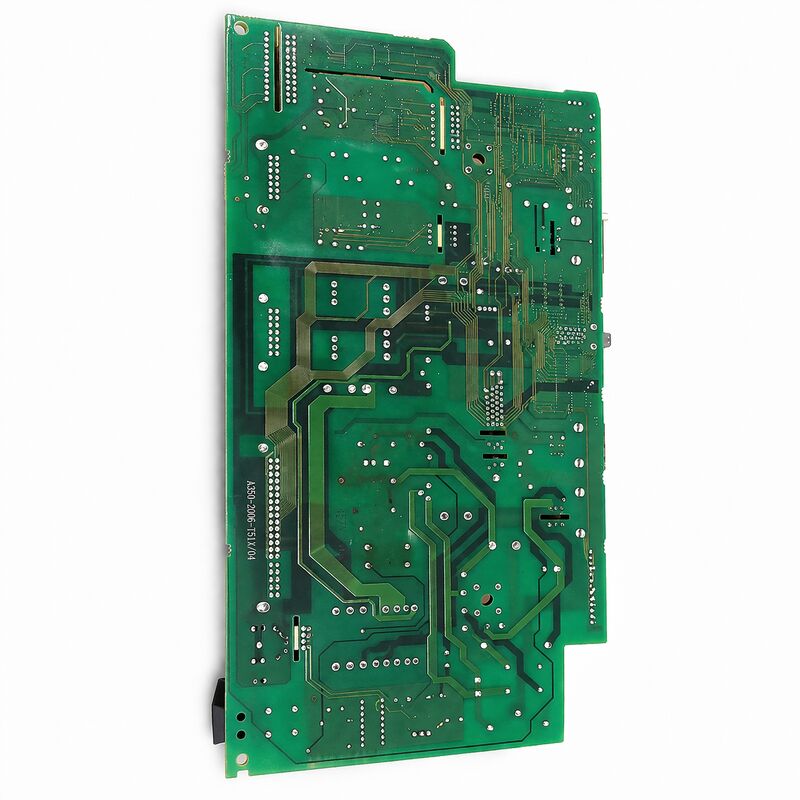

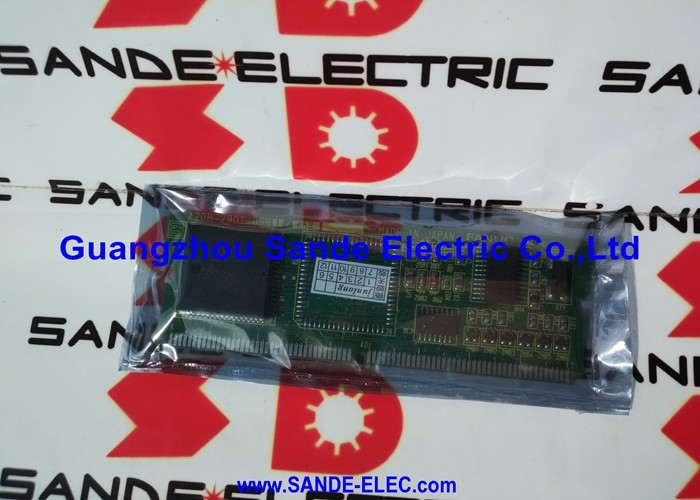

1 pc Nieuwe Fanuc A16B-2202-0420 Circuit Board A16B22020420 A16B-22O2-O42O

FANUC A16B-2202-0420 | Alpha Series PSM Servo Voeding Bedradingsbord — Voor A06B-6077 PSM-5.5 en PSM-11 (Vroege Revisie), 200VAC, Alpha Generatie Drive Reserveonderdeel, Japanse Oorsprong

Overzicht

Het FANUC A16B-2202-0420 is het bedradingsbord voor de voeding van FANUC's kleinere Alpha generatie PSM-modules met een lagere capaciteit — de PSM-5.5 (5.5kW) en PSM-11 (11kW) in de A06B-6077 serie.

Deze modules zijn ontworpen voor compacte CNC-werktuigen waar de totale vermogensvraag van het aandrijfsysteem bescheiden is: kleine CNC-draaibanken met twee servo-assen en een relatief kleine spindelmotor, compacte bewerkingscentra met drie assen en een middelgrote spindel, of andere gespecialiseerde machines waarbij het gecombineerde motorvermogen binnen 5.5–11kW continu past.

De PSM-5.5 en PSM-11 vullen de onderkant van het voedingbereik van FANUC's Alpha-serie.

In de context van een aandrijfsysteem vertegenwoordigt de kilowatt-rating van de PSM het continue vermogen dat het tegelijkertijd kan leveren aan alle aangesloten servo- en spindelversterkers.

Een PSM-5.5 die een 2-assige draaibank met een 3.7kW spindelmotor aandrijft, heeft ongeveer 1.8kW beschikbaar voor beide servo-assen gecombineerd — wat doorgaans voldoende is voor de kleinere servomotoren op compacte draaibanken.

Een PSM-11 die drie assen plus een 7.5kW spindel dekt, is een krapper geconfigureerde, maar nog steeds praktische oplossing voor machines met bescheiden servo-motor ratings.

Het A16B-2202-0420 bedradingsbord, net als zijn tegenhanger de A16B-2202-0421, is een component van het vermogensdomein — het verwerkt de 200VAC driefasige netvoeding en zet deze om naar de DC-bus waar de aangesloten servo- en spindelversterkers van afnemen.

De architectuur volgt dezelfde principes: gelijkrichterbrug, pre-charge circuit, regeneratieve omvormer (of weerstandsremming in PSMR-varianten), en DC-bus distributie.

De kruisreferentie van A16B-2202-0420 naar A16B-2202-0421 aan de revisiegrens 04C/05D weerspiegelt FANUC's voortdurende hardwareverfijning van de Alpha PSM-serie.

De -0420 is het oudere, vroegere revisiebord; de -0421 vertegenwoordigt het bijgewerkte ontwerp dat wordt gebruikt in latere revisie- en hogere capaciteitsmodules.

Belangrijkste Specificaties

Compacte Alpha PSM Drives in Gebruik — Onderhoudscontext

De PSM-5.5 en PSM-11 werden geïnstalleerd in compacte werktuigmachines die populaire keuzes waren voor kleine werkplaatsen en jobshops tijdens de jaren '90 en begin 2000.

Een aanzienlijke geïnstalleerde basis van deze machines blijft vandaag de dag operationeel — kleine CNC-draaibanken die gedraaide componenten produceren, compacte verticale bewerkingscentra gebruikt voor prototype- en korte productieruns, en gespecialiseerde machines zoals CNC-slijpvoorzieningen en graveersystemen.

Voor deze machines zijn de economische aspecten van onderhoud anders dan bij grote, waardevolle productiecentra.

De restwaarde van de werktuigmachine kan bescheiden zijn, maar zijn specifieke rol in de productiestroom betekent dat stilstand nog steeds ontwrichtend is.

Het A16B-2202-0420 bedradingsbord — of vaker de complete PSM-module — is het onderdeel waarvan de storing de machine volledig stillegt, waardoor snelle beschikbaarheid van een getest vervangend onderdeel de prioriteit heeft.

De A06B-6077-H106 en H111 PSM's zijn fysiek kleiner dan de A06B-6087 modules met hogere capaciteit, en hun interne constructie is dienovereenkomstig compacter.

Deze compactheid betekent dat componentvervanging binnen de module — met name van de DC-bus elektrolytische condensatoren — meer zorg vereist dan bij grotere modules, maar niet inherent moeilijker is voor een ervaren drive-technicus.

Veelvoorkomende Foutmodi voor Laagvermogen Alpha PSM Modules

Veroudering van DC-bus condensatoren: De elektrolytische condensatoren in de DC-bus smoothing sectie verouderen als functie van tijd, temperatuur en bedrijfsuren. Na 10–15 jaar dienst neemt hun capaciteit af en hun ESR (equivalent series resistance) toe.

Het effect is verhoogde DC-bus rimpel — de busspanning oscilleert meer rond zijn nominale waarde omdat de condensatoren stroomtransiënten niet meer effectief kunnen absorberen. Symptomen zijn: onverklaarbare incidentele alarmen tijdens aswisselingen, PSM-alarmcodes die intermitterend verschijnen (vooral tijdens momenten met hoge vraag zoals gelijktijdige asversnelling), en verminderde piekkoppelcapaciteit.

Fout in componenten van het pre-charge circuit: De pre-charge weerstand beperkt de inschakelstroom tijdens het opstarten. Als deze weerstand degradeert (verhoogde weerstand) of open faalt, laadt de DC-bus niet op of laadt langzaam op.

Als de bypass-schakelaar of zijn drivercircuit faalt, laadt de bus permanent via de weerstand — wat kan werken bij lichte belasting, maar faalt onder belasting. Dit produceert een "PSM klaar, maar lage busspanning" conditie die de CNC detecteert als een servo-versterkerfout.

Degradatie van gelijkrichtercomponenten: De gelijkrichterdiodes of thyristoren die AC naar DC omzetten, kunnen na verloop van tijd degraderen, vooral als de voeding van de machine spanningspieken heeft ervaren.

Gedegradeerde gelijkrichters produceren een lagere dan normale DC-bus spanning of verhoogde AC-harmonische inhoud op de bus.

A16B-2202-0420 versus A16B-2202-0421 — Het Juiste Bord Kiezen

Het belangrijkste onderscheid tussen deze twee bedradingsborden is de PSM-module waartoe ze behoren, wat wordt bepaald door het revisieniveau van de PSM-module:

Als de PSM-module een A06B-6077-H106 (PSM-5.5) of A06B-6077-H111 (PSM-11) is — elke revisie — is het toepasselijke bedradingsbord de A16B-2202-0420.

Als de PSM-module een A06B-6087-H115 (PSM-15) of groter is — Revisie 05D of later — is het toepasselijke bedradingsbord de A16B-2202-0421.

Als de PSM-module een A06B-6087-H115 (PSM-15) Revisie A is (een eerdere variant) — is het toepasselijke bedradingsbord ook de A16B-2202-0421, maar met de eerdere revisie besturingsbordconfiguratie.

Wanneer de volledige revisiegeschiedenis van de PSM-module onzeker is, is de veiligste aanpak om de complete PSM-module (behuizing, bedradingsbord en besturingsbord samen) te vervangen als een bij elkaar passende en geteste eenheid van een gespecialiseerde leverancier, in plaats van het bedradingsbord geïsoleerd te vervangen.

Veelgestelde Vragen

V1: De PSM-5.5 module toont bij het opstarten de alarm-LED "1". Geeft dit aan dat het bedradingsbord defect is?

LED "1" in FANUC Alpha-serie PSM-diagnostiek geeft doorgaans een storing in de besturingsvoeding aan — de 24V besturingsvoeding naar de PSM is niet tot stand gekomen.

Dit wijst op de externe 24V voeding of de bedrading ervan, in plaats van het A16B-2202-0420 voedingsbedradingsbord. Het bedradingsbord beheert het hoofdcircuit (AC naar DC conversie), niet de besturingsvoedingingang.

Controleer de 24VDC voeding naar de besturingsvoedingsconnector van de PSM voordat u het bedradingsbord onderzoekt.

V2: Kan de A16B-2202-0420 worden vervangen door de A16B-2202-0421 in een PSM-5.5 of PSM-11?

Dit zijn verschillende borden ontworpen voor verschillende PSM-modellen. Hoewel ze een gemeenschappelijke functionele architectuur delen, zijn hun componentratings, fysieke afmetingen en connector-toewijzingen afgestemd op hun respectievelijke PSM-behuizingen.

Het installeren van het -0421 bord in een A06B-6077 PSM-5.5 of PSM-11 behuizing wordt niet ondersteund — de connectorindelingen en circuitconfiguraties verschillen. Vervang gelijkwaardig: -0420 voor -0420 in de A06B-6077 serie.

V3: De machine draaide, toen viel de PSM-11 plotseling uit met een alarm. De machine stond niet onder hoge belasting. Wat moet er gecontroleerd worden?

Een onverwachte uitschakeling onder lage belasting is vaak een thermisch incident — de thermische beveiliging van de PSM is geactiveerd omdat de interne temperatuur de drempel heeft overschreden. Zelfs bij lage motorbelasting genereert de PSM warmte in zijn eigen circuits.

Controleer de PSM-koelventilator (indien aanwezig): een vastgelopen of verslechterde ventilator is de meest voorkomende oorzaak van onverwachte thermische uitschakeling in oudere PSM-modules. Controleer ook of de ventilatiepaden van de kast niet geblokkeerd zijn en of de omgevingstemperatuur in de kast binnen de specificaties valt.

Als de ventilator operationeel is en de temperaturen normaal zijn, meet dan de DC-bus spanning — een busspanning buiten de specificatie (te hoog of te laag) kan ook een beveiligingsuitschakeling activeren.

V4: Is de A16B-2202-0420 compatibel met de PSM-15 in de A06B-6087 serie?

Volgens de documentatie van FANUC's Alpha-serie gebruikt de A06B-6087-H115 PSM-15 Revisie B of later het A16B-2202-0421 bedradingsbord (Revisie 05D of later), terwijl de Revisie A variant de A16B-2202-0421 met eerdere revisie besturingsborden gebruikt.

De A16B-2202-0420 is geassocieerd met de A06B-6077 PSM-5.5 en PSM-11 modules. Bevestig de specifieke PSM-module revisie van het typeplaatje voordat u een vervangend bedradingsbord selecteert.

V5: Na revisie van de PSM-module met een vervangend bedradingsbord, toont de machine "SV alarm" op alle servo-assen bij het opstarten. Wat is de oorzaak?

Alle-assen servo-alarm bij het opstarten na PSM-vervanging duidt meestal op het feit dat de DC-bus de bedrijfsspanning niet heeft bereikt — de servo-versterkers wachten tot de DC-bus een drempelwaarde heeft bereikt voordat ze initialiseren.

Dit kan gebeuren als: het pre-charge circuit van het vervangende bedradingsbord defect is (bus laadt niet op), de PSM nog geen MCON (magnetic contactor control) signaal van de CNC heeft ontvangen (wat nodig is om de pre-charge sequentie te voltooien), of de AC-lijn zekeringen voor de PSM niet intact zijn.

Meet de DC-bus spanning direct op de busbar in de PSM of op de SVM module — als deze onder het verwachte operationele niveau ligt (normaal gesproken rond 270–300V DC voor 200VAC ingang), is de PSM pre-charge sequentie niet succesvol voltooid.
