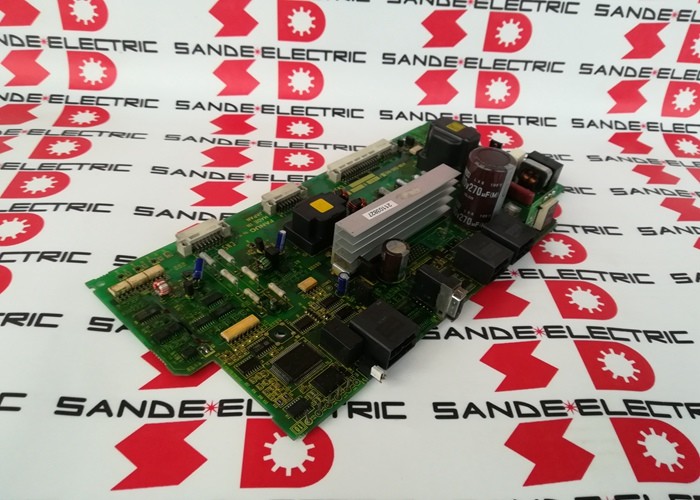

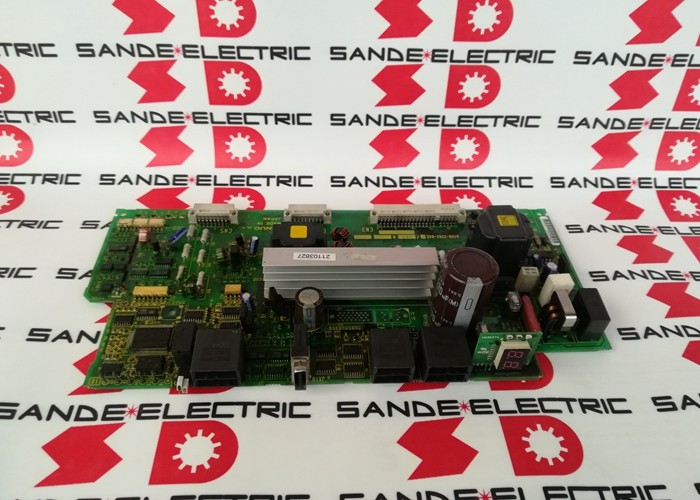

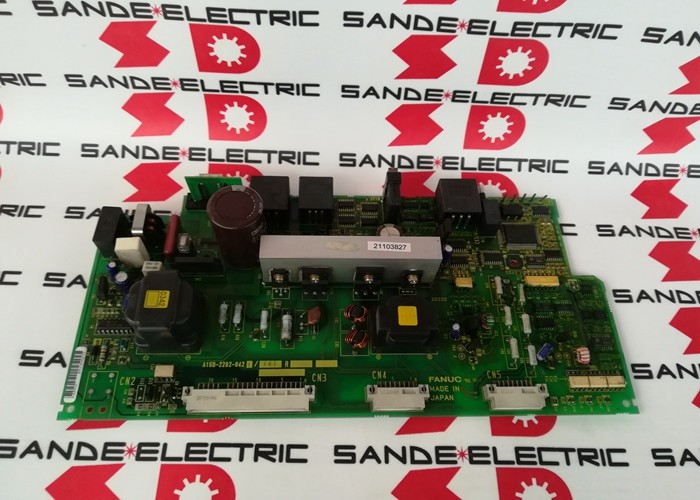

1 pc Nieuwe Fanuc A16B-2202-0421 Circuit Board A16B22020421 A16B-22O2-O421

FANUC A16B-2202-0421 | Alpha Series PSM Servo Voeding Bedradingsbord — Voor A06B-6087 PSM-15 T/m PSM-55, 200VAC, Uitgefaseerd Industrieel Aandrijf Reserveonderdeel, Oorsprong Japan

Overzicht

Het FANUC A16B-2202-0421 is het bedradingsbord voor FANUC's A06B-6087 serie Alpha PSM (Power Supply Module) — het onderdeel dat bepaalt hoeveel elektrische energie beschikbaar is voor de servo- en spindelaandrijvingen in de aandrijfkast van een FANUC CNC-werktuigmachine.

Al het andere in het aandrijfsysteem is afhankelijk van een correct functionerende PSM: de servo-versterkermodules kunnen de motorstroom niet schakelen zonder DC-busspanning, en de spindelversterker kan de spindel niet laten draaien. De PSM is werkelijk de basis van het aandrijfsysteem, en het A16B-2202-0421 bedradingsbord is het hart van de stroomconversie van de PSM.

De A06B-6087 PSM-familie omvat de Alpha-generatie voedingsmodules van 15 kW tot 55 kW continue output (de "15" tot "55" achtervoegsels geven kilowatt-classificaties aan).

Dit bereik — PSM-15 tot PSM-55 — dekt het merendeel van de CNC-werktuigmachines die in de jaren '90 en 2000 zijn gebouwd, van compacte 2-assige draaibanken tot grote 5-assige bewerkingscentra met meerdere krachtige servoaandrijvingen plus een krachtige spindelmotor.

Het gemeenschappelijke bedradingsbord voor dit bereik is de A16B-2202-0421, waardoor het een van de meest toepasbare borden is in het Alpha-aandrijfservice-ecosysteem.

Het ontwerp voor energieregeneratie van de A06B-6087 PSM is een opmerkelijke technische eigenschap.

Wanneer servomotoren vertragen — het stoppen van een zware tafel of een snel bewegende as — moet de kinetische energie die in die bewegende massa is opgeslagen ergens naartoe.

In een weerstandstype voeding wordt deze energie als warmte verbrand in een remweerstand. In het regeneratieve PSM-ontwerp met het A16B-2202-0421 bedradingsbord, retourneren de servo-versterkers deze energie via de DC-bus terug naar de PSM, die deze omzet en terugvoert naar het AC-net.

Het resultaat is een energie-efficiënter aandrijfsysteem en de eliminatie van de warmtelast van remweerstanden — belangrijk in kasten met beperkte koeling.

Belangrijkste Specificaties

PSM Architectuur — Wat het A16B-2202-0421 Bedradingsbord Bevat

Binnen de A06B-6087-H115 (PSM-15) tot H155 (PSM-55) modules, beheert het A16B-2202-0421 bedradingsbord de fysieke stroomconversie. De primaire circuits van het bord omvatten:

Driefasige gelijkrichterbrug: Converteert de 200–240VAC driefasige netingang naar ruwe DC.

De gelijkrichterdiodes of thyristors in deze fase moeten de volledige lijn-naar-lijn spanning en de piek motorstroomvereisten van het gehele aangesloten aandrijfsysteem weerstaan.

Voorlaadcircuit: Wanneer de PSM wordt ingeschakeld, zijn de DC-buscondensatoren in het aandrijfsysteem aanvankelijk ontladen.

Het direct opladen ervan zou een zeer hoge inschakelstroom veroorzaken. Het voorlaadcircuit — een weerstand en bypass-schakelaar op het bedradingsbord — beperkt de laadstroom tijdens het inschakelen, en omzeilt vervolgens de weerstand zodra de condensatoren zijn opgeladen tot de bedrijfsspanning.

De magnetische schakelaar (MCC) sluit vervolgens om de volledige netvoeding aan te sluiten, en de PSM gaat naar normale werking.

Regeneratieve inverter trap: De energieregeneratiecircuits nemen regeneratieve stroom van de DC-bus (gegenereerd door vertragende servo-assen) en zetten deze weer om in AC voor terugkeer naar het net. Dit omvat een gecontroleerde inverter trap die gesynchroniseerd moet zijn met de frequentie en fase van de netvoeding.

DC-bus distributie: De gereguleerde DC-busspanning (nominaal 300V DC voor 200VAC ingang) wordt via stroomrails gedistribueerd naar alle aangesloten SVM- en SPM-modules in het aandrijfrek.

Het bedradingsbord biedt de busaansluitpunten en het stroompad voor deze distributie.

Revisie Geschiedenis — Waarom Revisie 05D Belangrijk is

De A16B-2202-0421 is gespecificeerd vanaf Revisie 05D voor de A06B-6087 PSM-modules. Eerdere revisies (04C en eerder) gebruikten het A16B-2202-0420 bedradingsbord. De revisiegrens bij 05D/04C vertegenwoordigt een hardware-update in de PSM-module — het bijgewerkte bedradingsbord (A16B-2202-0421) introduceerde verbeteringen aan de stroomconversiecircuits in vergelijking met de eerdere -0420.

Bij het inkopen van een vervanging bepaalt de revisie van de PSM-module welk bedradingsbord correct is.

Het monteren van een bord uit de 04C-revisie in een PSM-behuizing van revisie 05D of later zou leiden tot een incompatibiliteit in de interfaceconnectoren of de circuitconfiguratie.

Vergelijk altijd de revisiemarkering van de PSM-module met de specificatie van het bedradingsbord voordat u bestelt.

DC-bus Veiligheid — Kritieke Hanteringsvereiste

Het A16B-2202-0421 bedradingsbord, net als alle PSM-bedradingsborden, werkt in een hoogspanningsomgeving. De DC-bus die dit bord helpt onderhouden, loopt onder normale omstandigheden op ongeveer 300V DC — een dodelijke spanning.

Zelfs nadat de netvoeding is losgekoppeld, behouden de DC-buscondensatoren (in de PSM en in de aangesloten SVM/SPM-modules) deze lading gedurende enkele minuten.

Elk werk met betrekking tot het verwijderen of inspecteren van het A16B-2202-0421 bedradingsbord moet beginnen met een minimale wachttijd na het loskoppelen van de hoofdvoeding — meestal specificeert de onderhoudshandleiding van de PSM 10–15 minuten — voordat de DC-busspanning als veilig kan worden beschouwd.

Gedurende deze tijd moet de "CHARGE" LED op het PSM-front doven, wat de ontlading van de condensatoren bevestigt. Het meten van de DC-busspanning direct met een geschikt gekalibreerde voltmeter voordat u interne componenten aanraakt, biedt de definitieve bevestiging.

FAQ

V1: De PSM toont een status-LED-code die een storing aangeeft. Hoe verhoudt de storing van het bedradingsbord zich tot specifieke alarmcodes?

Het LED-display van de PSM (meestal een 2-cijferig 7-segment) toont diagnostische codes die aangeven welk subsysteem binnen de PSM is uitgevallen. Codes met betrekking tot overspanning of ondersspanning van de DC-bus, storing in het hoofdcircuit, of storing in het voorlaadcircuit impliceren direct de stroomconversiecircuits van het bedradingsbord.

Codes met betrekking tot FSSB-communicatie of uitval van de stuurstroom impliceren doorgaans het bijbehorende besturingsbord in plaats van het bedradingsbord.

De onderhoudshandleiding van de Alpha-serie biedt de volledige tabel voor interpretatie van LED-codes — vergelijk altijd de specifieke alarmcode voordat u bepaalt welk bord is uitgevallen.

V2: Kan de A16B-2202-0421 van een PSM-26 worden gebruikt in een PSM-37?

De A16B-2202-0421 wordt vermeld als het gemeenschappelijke bedradingsbord voor PSM-15 tot PSM-55, waaronder zowel de PSM-26 als de PSM-37 vallen. Als beide modules van dezelfde revisiegeneratie zijn (05D of later), is het bedradingsbord fysiek en elektrisch hetzelfde component en kan het tussen deze modellen worden uitgewisseld.

Echter, het thermische ontwerp en de kastinstallatie van de complete PSM-eenheid zijn afgestemd op het specifieke vermogen van elk model — verifieer altijd de totale kW-uitgangsvereiste van het aandrijfsysteem van de machine tegen de nominale capaciteit van het PSM-model bij het vervangen van de hele module.

V3: De PSM toont een "CHARGE" LED-storing en de DC-bus bereikt nooit de bedrijfsspanning. Is dit het bedradingsbord?

Een storing waarbij de DC-bus nooit correct oplaadt, is een sterke indicator van een probleem in het voorlaadcircuit of de gelijkrichtertrap van het bedradingsbord. Veelvoorkomende oorzaken zijn: een doorgebrande voorlaadweerstand (waardoor de bus helemaal niet of erg langzaam oplaadt), een defecte driver-circuit van de bypass-schakelaar (waardoor de weerstand na de initiële lading niet wordt omzeild), of defecte gelijkrichterdiodes (die een gedeeltelijke of geen DC-bus produceren).

Voordat u concludeert dat het bedradingsbord defect is, controleert u of de inkomende AC-spanning binnen de specificatie valt en of de AC-lijnfuses intact zijn — deze externe controles duren enkele minuten en elimineren de meest voorkomende oorzaken van DC-busstoring.

V4: Wat is de relatie tussen het A16B-2202-0421 bedradingsbord en de aanbevolen AC-reactor?

Voor de PSM-15 (A06B-6087-H115) is de aanbevolen AC-reactor A81L-0001-0123. AC-reactoren zijn externe componenten die stroomopwaarts van de PSM in de kastbedrading zijn geïnstalleerd — ze verminderen de harmonische stromen die door de gelijkrichter van de PSM uit het net worden getrokken en beperken de snelheid van de inschakelstroom.

De reactor is geen onderdeel van het bedradingsbord zelf, maar werkt ermee samen. Reactoren moeten altijd aanwezig zijn bij PSM-installaties, en hun afwezigheid of onjuiste classificatie kan leiden tot verhoogde belasting van de gelijkrichtercomponenten van het bedradingsbord, wat mogelijk de storing versnelt.

V5: Het PSM-bedradingsbord vertoont fysieke schade op het DC-bus aansluitpunt. Kan dit op componentniveau worden gerepareerd?

Fysieke schade op DC-bus aansluitpunten — gecarboniseerde of verbrande stroomrailverbindingen, beschadigde koperen sporen, of defecte stroomvoerende componenten in het buspad — kunnen soms op componentniveau worden gerepareerd door gespecialiseerde FANUC reparatiefaciliteiten met geschikte hoogstroom soldeer- en stroomrailvervangingscapaciteit.

Echter, de veiligheidsimplicaties van een reparatie van een hoogstroom busverbinding vereisen dat elk gerepareerd bord grondig wordt getest onder volledige belasting voordat het weer in gebruik wordt genomen.

Voor PSM-bedradingsborden zijn geteste uitwisselingseenheden van gespecialiseerde leveranciers vaak de betrouwbaardere en kosteneffectievere oplossing in vergelijking met interne reparatie op componentniveau, vooral wanneer de omvang van de schade onzeker is.
