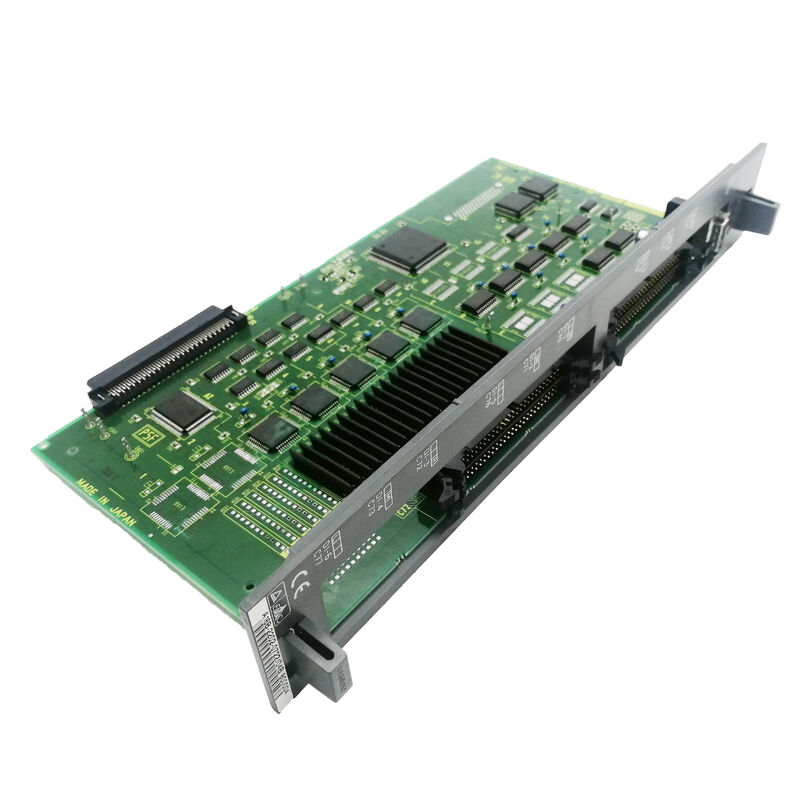

GEBRUIKT FANUC PC BOARD A16B-2202-0435 A16B22020435 A16B-22O2-O435

A16B-2202-0435 | FANUC Alpha SPM-besturingskaart — A06B-6088-serie / SPM-15 tot SPM-55 / 043x-besturingskaartfamilie

A06B-6088 - De Core Alpha SPM-serie

De A06B-6088 is FANUC's fundamentele Alpha-serie Spindle Power Module-familie – de spindelversterkerserie die te vinden is op duizenden CNC-bewerkingsmachines die tijdens het Alpha-tijdperk zijn gebouwd. De zes vermogensklassen dekken een breed scala aan spilmotoren:

Alle modules in deze serie gebruiken dezelfde stuurkaart. De A16B-2202-0435 — in de 043x-stuurkaartfamilie — is een van de geldige stuurkaarten voor deze modules.

Belangrijke productinformatie

Software- en motorcompatibiliteit

CNC Electronics merkt op dat de modules uit de A06B-6088 SPM-serie worden geleverd met het achtervoegsel #H50x, wat verschillende software aanduidt: namelijk #H500, #H501 en #H508." Deze softwarevarianten bepalen welke spilmotorfamilie de module kan aandrijven:

• H500: Standaard motorcompatibiliteit
• H501: Uitgebreide of alternatieve motorcompatibiliteit
• H508: Extra motorvarianten

Wanneer u A16B-2202-0435 aanschaft, controleer dan op het naamplaatje van de geïnstalleerde spilmodule welke #H50x-softwareversie is geïnstalleerd en controleer of de vervangende kaart compatibele software bevat.

Toepassingsscenario's

SPM-22 fout in stuurkaart spindelmodule:Bij een FANUC Alpha SPM-22 (A06B-6088-H222) treedt een storing in de spiltoerentalregeling op: de spil draait maar op de verkeerde snelheid zonder te reageren op CNC-opdrachten. De stuurkaart A16B-2202-0435 wordt geïdentificeerd als de fout. Vervanging door een bijpassende softwareversie herstelt de snelheidsregeling.

SPM-30 controlekaart vervangen:Voor de 30 kW-spindelmodule van een groot bewerkingscentrum is een besturingskaart vereist. De A16B-2202-0435 bedient de SPM-30 (A06B-6088-H230) op dezelfde manier als kleinere SPM-specificaties: dezelfde stuurkaart verwerkt de 30 kW-module.

Veelgestelde vragen

Vraag 1: Is A16B-2202-0435 rechtstreeks uitwisselbaar met A16B-2202-0432?

Beide behoren tot de A16B-2202-043x-familie en bedienen de stuurkaartpositie van de A06B-6088 SPM-serie. De specifieke softwareversie op elk bord kan echter verschillen – en de softwareversie bepaalt de motorcompatibiliteit. Voordat u A16B-2202-0432 vervangt door A16B-2202-0435 (of omgekeerd), moet u controleren of beide kaarten dezelfde softwarevariant (#H500, #H501 of #H508) hebben als de geïnstalleerde spilmodule.

Vraag 2: Welke interne kaarten bevinden zich in een typische A06B-6088 SPM-module naast de A16B-2202-0435?

Een typische A06B-6088 SPM-module bevat:

• Stuurkaart: A16B-2202-043x (of A16B-2203-033x) — dit bord
• Voedingsprintplaat/basiskaart: A20B-1006-0480 t/m A20B-1006-0690 (varieert afhankelijk van het vermogen)
• Vuurplank: A20B-2902-039x (IGBT poortaandrijving)
• Extra signaalbord: A16B-2203-0332 in sommige configuraties

V3: Welke CNC-spilalarmcodes geven aan dat de A16B-2202-0435-besturingskaart defect is?

Spilalarmen SP07 (snelheidsafwijking), SP08 (seriële spilcommunicatiefout), SP24/SP25 (IPM-alarm door onjuiste poortaandrijfopdrachten) en SP30/SP41 (snelheidsfout) kunnen afkomstig zijn van fouten in de stuurkaart. Elimineer externe oorzaken (motor, encoder, bedrading) voordat u concludeert dat de stuurkaart defect is.

V4: Zijn er voor het vervangen van A16B-2202-0435 parameterwijzigingen nodig?

Nee. Spilparameters worden opgeslagen in het hoofdgeheugen van de CNC. Na het plaatsen van de vervangende besturingskaart herlaadt de CNC de spilparameters automatisch via de seriële spilbusverbinding. Controleer de nauwkeurigheid van het spiltoerental en de runrichting als de machine de spiloriëntatie gebruikt voordat hij terugkeert naar de productie.

V5: Wat betekent de "Type 1"-interface voor de A06B-6088 SPM-serie?

Type 1 maakt gebruik van standaard M-sensor en positiecodeerfeedback van de spilmotor. Dit staat in contrast met "Type 2" (A06B-6088-H3xx-serie), een latere firmwaregeneratie met andere motorsoftware maar dezelfde hardwarefamilie.
