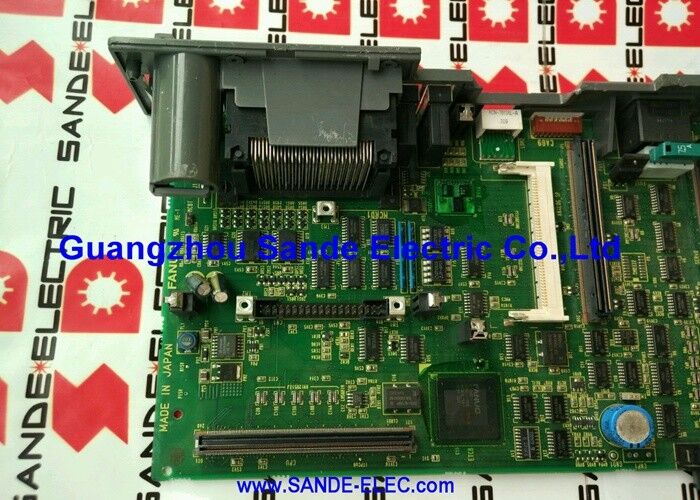

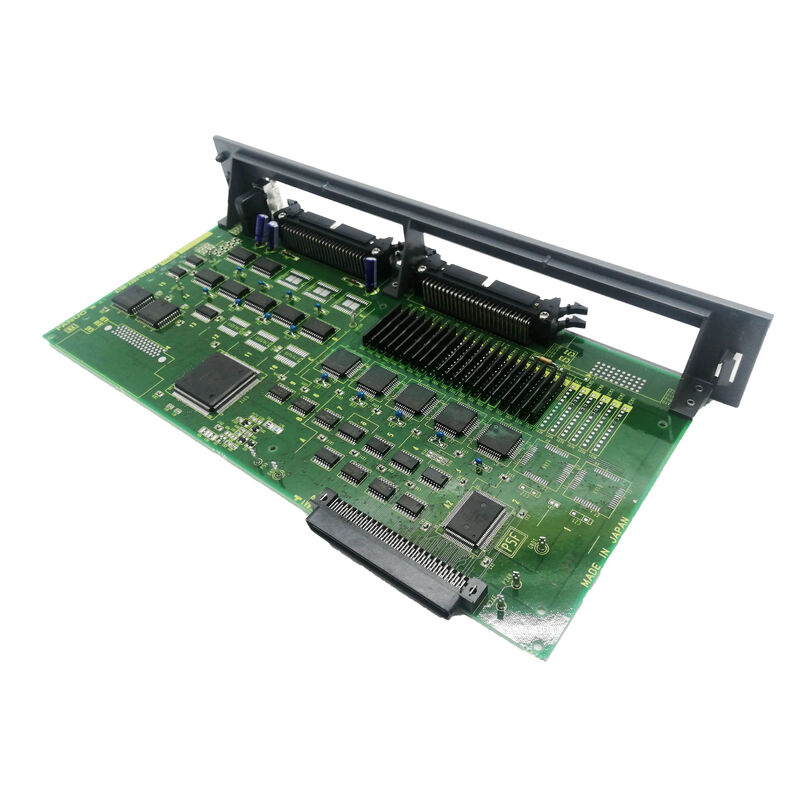

GEBRUIKT FANUC PC BOARD A16B-2202-0471 A16B22020471 A16B-22O2-O471

A16B-2202-0471 FANUC A16B-2202 Series Drive PCB Alpha Series CNC Drive Systems / Industrial Automation Spare

A16B-2202 ¢ Core Drive PCB-serie

De A16B-2202-serie is FANUC's primaire familie aan aandrijvingsgerelateerde printplaten voor de Alpha (αi) CNC-aandrijving.Deze serie omvat servo- en spindelversterkerplaten voor meerdere families aandrijfmodules:

Spindelbesturingskaarten (bereik 04xx):Inclusief A16B-2202-0421 (PSM-besturingspcb), A16B-2202-0431/0432/0435 (Alpha SPM 6088 serie besturingskaarten voor spindelversterkermodules), allemaal bevestigd in deze sessie.

Servo-bedradingsborden (bereik 07xx):Met inbegrip van A16B-2202-0740 ̇0743 (Alpha-i SVM1 FSSB bedradingsborden),A16B-2202-0750?? 0753 (Alpha SVM2 type A/B bedradingsplaten) ?? de volledige bedradingsplatenfamilie voor servoversterkermodules met één en twee assen.

SVM1-bedradingsboards (bereik 07xx):A16B-2202-0760?? 0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 bedradingsboards voor Type A/B-interface), ook bevestigd in deze sessie.

Grotere SVM1-bedradingsborden:A16B-2202-0790/0991 (voor SVM1-240 en SVM1-360 van de Alfa-type A/B-serie).

De A16B-2202-0471 is één specifiek bord binnen deze uitgebreide Alfa-aandrijving PCB-familie, die de functie vervult die wordt bepaald door het specifieke onderdeelnummer in de toepasselijke aandrijvingsmodule.

Belangrijkste productinformatie

Alpha-serie ️ De basis van een generatie

De Alfa-serie (zowel Alpha als Alpha-i) voerde FANUC CNC-werktuigen door een productief tijdperk van productie.

Bewerkingscentra:X-, Y- en Z-servoassen en hoofdspindel, waarbij de servo- en spindeldreven dezelfde aandrijfkast delen en uit dezelfde PSM-DC-bus trekken.

Draaipunten:Eén of twee servo-assen plus een spindel, vaak geconfigureerd met één Alpha PSM en twee SVM-modules naast een SPM.

met een gewicht van niet meer dan 50 kgPrecision servo-assen waarbij de actuele besturingsprestaties van de alfa-aandrijving de hoge servo-stijfheid ondersteunen die nodig is voor een nauwkeurige slijpdiepte.

Grote bewerkingssystemen:Multi-assen configuraties met meerdere SVM2-modules en een high-power SPM, allemaal gecoördineerd vanuit één Alpha-kast.

De PCB's van de A16B-2202-serie zijn de interne elektronica waarmee deze aandrijfsystemen functioneren. De A16B-2202-0471 draagt bij aan deze infrastructuur in zijn specifieke rol.

Toepassingsscenario's

Fout van de PCB van de alfa-aandrijfwagen:Een FANUC CNC-aandrijfsysteem ontwikkelt een fout die terug te voeren is op het A16B-2202-0471-bord. Het bord wordt geïdentificeerd aan de hand van het etiket in de aandrijvingsmodule.

Vernieuwing van de aandrijfmodule:Een gespecialiseerde CNC-servicewerkstation die een aandrijvingsmodule van de Alfa-serie overhaalt, vervangt de A16B-2202-0471 als onderdeel van een uitgebreide interne vernieuwing van het bord.

Veelgestelde vragen

V1: Hoe bevestig ik dat A16B-2202-0471 het juiste bord is voor mijn Alpha aandrijvingsmodule?

Lees het onderdeelnummer van het bordetiket in de specifieke aandrijvingsmodule.kruisverwijzing naar de lijst van onderdelen van de aandrijfmodule in de onderhoudshandleiding van de FANUC-serie Alpha (B-65165E of de toepasselijke handleiding) om de functionele rol van het bord te bevestigen.

V2: Is A16B-2202-0471 geschikt voor servoversterker- of spindelversterkertoepassingen?

De A16B-2202-serie omvat zowel servo- als spindelversterkerplaten, met bevestigde voorbeelden, waaronder SVM-bedradingsplaten (servo) en SPM-besturingskaarten (spindel).De A16B-2202-0471 in de 047x positie zit binnen dit bereik; bevestig aan de hand van de documentatie van de host-aandrijfwagen welke toepassingscategorie van toepassing is.

V3: Is A16B-2202-0471 compatibel met zowel de Alpha- als de Alpha-i (αi) aandrijvingsgeneraties?

De A16B-2202-serie boards bestrijken meerdere Alpha-generaties.A06B-6088) en Alpha-i (A06B-6096)De exacte compatibiliteit van A16B-2202-0471 wordt bevestigd aan de hand van de toepasselijke onderhoudshandleiding over reserveonderdelen.

V4: Welke veiligheidsvoorschriften gelden voor toegang tot A16B-2202-0471 in een aandrijvingsmodule?

De aandrijvingsmodules van de Alfa-serie bevatten DC-buscondensatoren die na het verwijderen van de elektriciteitsnetten een gevaarlijke spanning behouden.Voldoen aan de procedure voor het wachten op ontlading in de onderhoudshandleiding van de FANUC-serie Alpha voor de betreffende module. Controleer de busontlading met een gekalibreerde voltmeter voordat u de behuizing van de aandrijvingsmodule opent.
