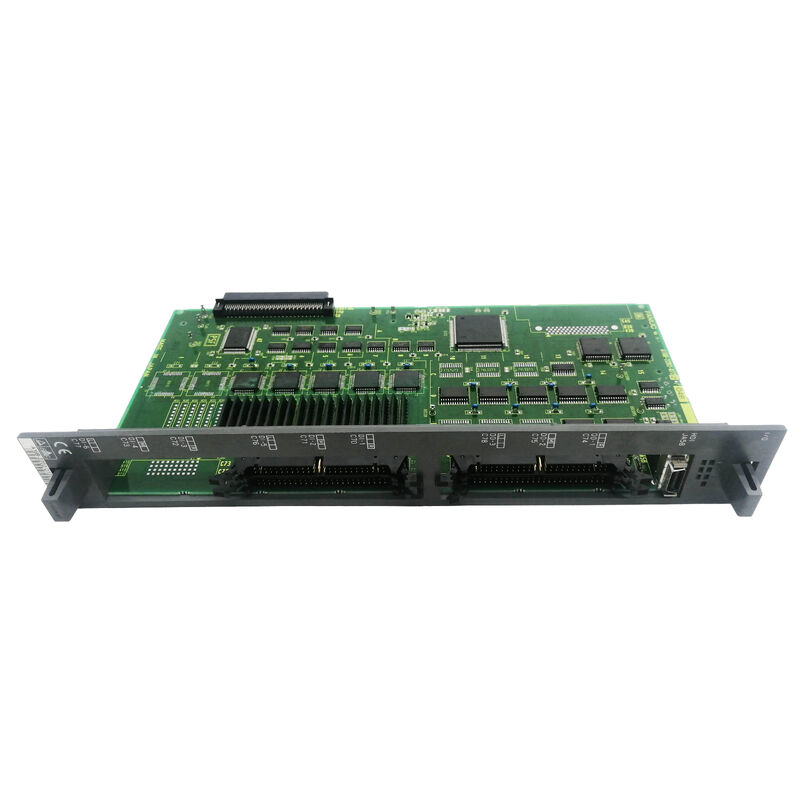

FANUC A16B-2202-0571 A16B22020571

A16B-2202-0571 | FANUC Serie 15-B sub-CPU-kaart — F15-M / F15-T / SUB C CPU / Bewerkings- en draaicentrum CNC

Serie 15-B — FANUC's krachtige CNC-platform

De FANUC Serie 15-B was het vlaggenschip van het CNC-systeem voor veeleisende meerassige en complexe bewerkingstoepassingen. De 15-B, gepositioneerd boven de Series 16/18 in de opstelling van FANUC, leverde het aantal assen, de verwerkingskracht en de geavanceerde interpolatiemogelijkheden die nodig zijn voor:

Complexe 5-assige bewerkingscentra (F15-M):Gelijktijdige 5-assige contouren, uiterst nauwkeurige matrijzen en matrijzen, machinale bewerking van luchtvaartcomponenten.

Multi-revolver- en multi-spildraaicentra (F15-T):Meerdere turrets, subspindel-, Y-as- en onderdeeloverdrachtfuncties die een groot aantal assen en complexe PMC-sequenties vereisen.

De "B" in serie 15-B identificeert de hardwaregeneratie: het 15-platform van de tweede generatie met bijgewerkte processorarchitectuur en verbeterde servo- en spindelprestaties vergeleken met de eerdere 15-A.

Belangrijke productinformatie

Sub-CPU — De verwerkingspartner voor uitgebreide assen

De FANUC Serie 15-B maakt gebruik van een gedistribueerde verwerkingsarchitectuur. Het hoofd-CPU-bord verzorgt de belangrijkste CNC-functies: G-code-interpolatie, PMC-ladderuitvoering, weergave en communicatie. Wanneer het systeem is geconfigureerd voor een groot aantal assen, breidt de sub-CPU-kaart deze capaciteit uit:

Onafhankelijke asverwerking:De sub-CPU neemt de eigendom van extra servo-assen over, meestal die buiten de capaciteit van de hoofd-CPU van de basis. Het voert zijn eigen positiecommando- en feedbackverwerking uit voor deze uitgebreide assen met de volledige bandbreedte van de servolus.

Parallelle werking:De sub-CPU werkt parallel met de hoofd-CPU. Terwijl de hoofd-CPU de assen verwerkt die hij bestuurt, verwerkt de sub-CPU tegelijkertijd de toegewezen assen. Beide CPU's worden gesynchroniseerd via de gedeelde CNC-bus, waardoor de operator een naadloos, uniform meerassig systeem krijgt.

"Sub C"-aanduiding:De "Sub C" in de productbeschrijving identificeert het capaciteitsniveau van deze sub-CPU. De Series 15-B bood meerdere sub-CPU-varianten op verschillende verwerkingsniveaus - het C-niveau komt overeen met een specifieke verwerkingscapaciteit binnen de 15-B sub-CPU-familie.

Toepassingsscenario's

Serie 15-M 5-assig bewerkingscentrum sub-CPU-fout:Een F15-M-bewerkingscentrum ontwikkelt alarmen specifiek op de 4e en 5e assen – de assen die worden afgehandeld door de sub-CPU – terwijl X, Y en Z normaal blijven werken. De A16B-2202-0571 wordt geïdentificeerd als de fout. Vervanging herstelt de 5-assige werking.

Serie 15-T multi-turret draaibank sub-CPU-onderhoud:Een F15-T draaicentrum met dubbele toren en subspindel ondergaat een renovatie van het besturingssysteem. De A16B-2202-0571 is naast het hoofd-CPU-bord vervangen voor een uitgebreide systeemvernieuwing.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de A16B-2202-0571 (sub-CPU) en de A16B-3200-0060 (hoofd-CPU) voor de Series 15-B?

De A16B-3200-0060 is het belangrijkste CPU-moederbord - het kernbord waarop alle andere kaarten zijn aangesloten en die de primaire CNC-functies verzorgt. De A16B-2202-0571 is het sub-CPU-bord: een secundair processorbord dat het aantal assen uitbreidt tot buiten de basiscapaciteit van de hoofd-CPU. Beide moeten aanwezig en functioneel zijn om een ​​volledig geconfigureerd meerassig Serie 15-B-systeem correct te laten werken.

Vraag 2: Werkt de A16B-2202-0571 zonder aanpassingen in zowel 15-M- als 15-T-configuraties?

Ja. De kaartbeschrijving bevestigt "PCB - 15M/T / F15B SUB CPU BOARD" - het ondersteunt beide configuraties. Het PMC-programma en de CNC-asparameters bepalen welke assen en functies worden toegewezen aan de sub-CPU - niet aan de hardwarekaart zelf. Er zijn geen aanpassingen aan de plaat nodig om te wisselen tussen bewerkings- en draaiconfiguraties.

V3: Is voor het vervangen van A16B-2202-0571 een back-up van sub-CPU-asparameters vereist?

CNC-parameters voor sub-CPU-gestuurde assen worden opgeslagen in de belangrijkste SRAM-geheugenmodules van de Serie 15-B - niet op het sub-CPU-bord zelf. Het vervangen van de A16B-2202-0571 heeft geen invloed op de opgeslagen parametergegevens. Voer echter uit voorzorg altijd een volledige parameterback-up uit voordat u onderhoud aan de moederbord- of sub-CPU-kaart uitvoert.

V4: Is de A16B-2202-0571 specifiek voor de serie 15-B of wordt hij ook gebruikt in serie 15-A?

De productbeschrijving specificeert expliciet "F15B" - de 15-B (tweede hardwaregeneratie). De Series 15-A gebruikte een andere hardwarearchitectuur. A16B-2202-0571 is de 15-B sub-CPU-kaart en is niet compatibel met 15-A-systemen.
