| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-2202-0682 |

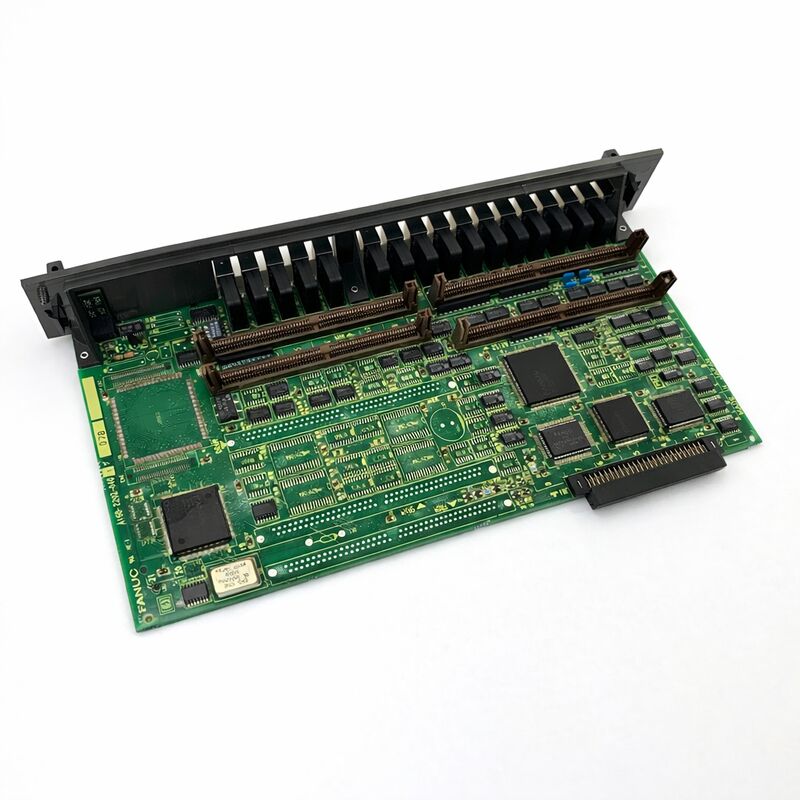

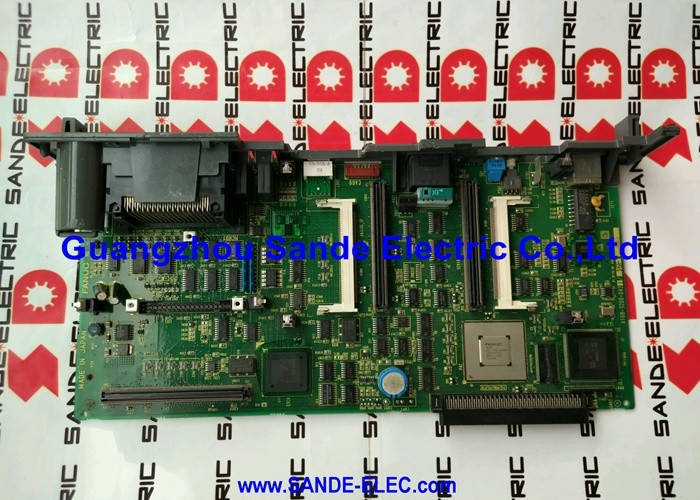

Deelnummer:A16B-2202-0682
Vervaardiger:FANUC Corporation (Japan)
Productsoort:Spindelversterker-kragbedradingsbord (drive board)
Boardserie:A16B-2202
De A16B-2202-0682 is het stroomkabelbord de aandrijvingsplatform in de A06B-6082-H211 Alpha SPMC-11 spindelversterkermodule van FANUC.
In de twee-bord architectuur van de SPMC-11 is dit het voedingsstadium: het PCB dat de hoogstroom transistorcircuits draagt, stroomgevoel,en de fysieke stroomverbindingen met de gelijkstroombus en de spindelmotor.
De gepaarde A20B-2001-0781 besturings-PCB verwerkt alle informatie op signaalniveau; de A16B-2202-0682 voert de huidige commando's uit die het ontvangt.
De SPMC-11 (Spindle Amplifier Module C, 11kW) maakt deel uit van de Alpha C-spindle-productlijn van FANUC en draaibaren die een zelfstandige spindelversterker nodig hadden in een smal 90 mm moduleformaat.
Meestal voorkomend in Leadwell CNC-machines, FANUC Robodrill-bewerkingscentra en andere compacte werktuigmachines,de SPMC-11-module aandrijft de αC6- en αC8-reeks wisselstroomspindelmotoren met behulp van een type 1-interface.
De 48A nominale uitgangsstroom van de aandrijflijn komt overeen met de 13,2kW continue nominale stroom van de SPMC-11.dit bord behandelt de schakeling transistor stromen die de variabele frequentie driefase output genereren rijden de spindelmotor.
De 90 mm modulebreedte plaatst de SPMC-11 onder de smalere spindelmodules twee interne koelventilatoren (één interne,een externe) plus een externe radiator beheersen de thermische belasting binnen deze compacte voetafdruk.
| Parameter | Waarde |
|---|---|
| Deelnummer | A16B-2202-0682 |
| Vervaardiging | FANUC Corporation |
| Productsoort | Draad van spindelversterker |
| Boardseries | A16B-2202 |
| Compatibele module | A06B-6082-H211 (SPMC-11) |
| Geassocieerde controle-PCB's | A20B-2001-0781 |
| Vermogen van de module | 13.2 kW (30-min) |
| DC-businvoer | 283 ∼ 325 V gelijkstroom |
| Nominale uitgangsstroom | 48A |
| Compatibele motoren | αC6, αC8, αC-P8, αP12 |
| Modulbreedte | 90 mm |
| Interface type | Type 1 (serie) |
| Koeling | Interne + externe ventilatoren, externe koelbak |
| Softwareversies | #H510, #H511, #H512 (niet compatibel) |
| Oorsprong | Japan |
| Status | Afgesloten |
De SPMC-11 scheidt de elektronica in twee functionele lagen.verwerkt feedback van de positiesensor van de motor, behandelt seriecommunicatie met de CNC, en genereert de poort aandrijving signalen die de power board nodig heeft.
De A16B-2202-0682 ontvangt deze poortsignalen en gebruikt ze om zijn transistors te schakelen, waardoor de 283 ̊325V DC-bus wordt omgezet in de variabele frequentie driefasige wisselstroom-uitgang die versnelt, draait,en vertraagt de spindelmotor.
Deze scheiding is architectonisch opzettelijk.Spoel aandrijvingen moeten heel verschillende eisen aan: de spindle moet versnellen van nul tot maximale snelheid in seconden,een constante snelheid behouden onder verschillende snijbelastingen, en even snel vertragen voor snelle gereedschapswisselingen.
Dit alles vereist de mogelijkheid om zeer grote stromen ¥ tot 48A in de SPMC-11 ¥ met nauwkeurige timing te schakelen.Het plaatsen van de high-current componenten op een speciale power board houdt ze fysiek gescheiden van de meer delicate signaal-niveau besturingscircuits.
De transistors van het stroombord zorgen ook voor de regeneratieve remcyclus.De power board van de SPMC-11 beheert deze tweerichtings energie stroom in coördinatie met de PSM.
De SPMC-11-module is verkrijgbaar in drie softwarevarianten: #H510, #H511 en #H512.
Deze versies zijn niet onderling verwisselbaar, ze implementeren verschillende functiesets en ondersteunen verschillende motor- en feedbackconfiguraties.
De #H512 is de nieuwste versie en vervangt #H510 en #H511.
Bij de aankoop van een vervangingsmodule of bij het regelen van een reparatiedienst is het essentieel om het juiste achtervoegsel aan te geven.Een module met het verkeerde achtervoegsel achtervoegsel geïnstalleerd in een machine zal meestal alarmcodes met betrekking tot spindle parameter incompatibiliteit of feedback configuratie fouten te produceren.
Voordat u bestelt, moet u het achtervoegsel op het etiket van de module identificeren en aan de leverancier aangeven.
Wanneer de SPMC-11 een spindel-alarm genereert, geeft de aard van de alarmcode aan of de fout in het stroombord of in het bedieningspaneel zit.
Stroombordfouten manifesteren zich als overstromingsalarm, IPM-foutcodes (transistormodule) of volledig verlies van spindelmotor.
Fouten in de bedieningspaneel manifesteren zich als seriecommunicatiefouten (C0, C1, C2 alarmcodes), foutsignalen van de positiecoder of alarmen die verband houden met parameters.
De tweeling-LED-displays van de module, één voor elk bordgedeelte, zijn de eerste diagnostische referentie.
V1: De SPMC-11 toont een overstromingsalarm (meestal alarmcode 12). De motorwindingisolatie is getest en is goed. Is de A16B-2202-0682 de oorzaak?
Als de motorisolatie goed is bevestigd en het alarm blijft bestaan, is de transistormodule van de power board het meest waarschijnlijke defect.W) van de module en het besturen van de spindelAls alarm 12 nu afgaat, is de fout in de motor of de motorkabel.
Als alarm 12 nog steeds optreedt met de motor losgekoppeld, is de transistor op de A16B-2202-0682 waarschijnlijk uitgevallen.
V2: Er is een vervangende SPMC-11-module met het achtervoegsel #H512 beschikbaar, maar de oorspronkelijke was #H511. Is de #H512 een geschikte vervanging?
De #H512 vervangt de #H511 en is over het algemeen compatibel als vervanging.In de meeste standaard αC6- en αC8-motortoepassingen, functioneert #H512 correct als een directe vervanging van #H511.
De #H510 is een eerdere versie die #H512 ook typisch vervangt, maar altijd bevestigen met de documentatie van de machinebouwer voor eventuele applicatie-specifieke kenmerken verschillen.
V3: De externe koelventilator van de module is gestopt. Kan de spindel in beperkte productie worden voortgezet terwijl een vervangende ventilator wordt aangekocht?
Het gebruik zonder de externe koelventilator dient te worden vermeden, behalve in de kortste intervallen.De transistors van de A16B-2202-0682 genereren aanzienlijke warmte bij de spindelstromen die betrokken zijn bij het snijden.
Zonder externe ventilator stijgt de temperatuur van de radiator snel onder belasting.
Een vervangende ventilator moet onmiddellijk worden aangekocht en het productiegebruik van de spindel moet worden geschorst totdat de ventilator is vervangen.
V4: Het spindel alarm display toont C0, C1 of C2 codes. Dit zijn seriële communicatiefouten. Is de A16B-2202-0682 de oorzaak?
Alarmcodes C0, C1 en C2 zijn seriële communicatiefouten tussen de CNC en de spindelmodule ̇ zij zijn afkomstig van het bedieningspaneel (A20B-2001-0781), niet van het stroompaneel.
Controleer eerst de aansluiting van de JA7B seriecommunicatiekabel tussen de CNC en de SPMC-11.
Als het alarm blijft, is het besturingsbord het verdachte onderdeel, niet de A16B-2202-0682.
V5: De A16B-2202-0682 is niet afzonderlijk verkrijgbaar van de complete module.
De gespecialiseerde leveranciers van FANUC-aandrijvingsreparaties bieden transistormodulevervanging binnen de SPMC-11-module aan, waarbij het specifieke mislukte IPM-apparaat wordt vervangen in plaats van de hele module.Dit is een kosteneffectieve optie wanneer de transistor is uitgevallen in isolatie zonder catastrofale schade aan omringende schakelingen.
Voor aandrijvingen waarbij de storing van de transistor secundaire schade heeft veroorzaakt, is een volledige modulewisseling het betrouwbaarste pad.Beide opties vereisen dat de volledige SPMC-11-module door de reparatiefaciliteit wordt beoordeeld..
