Gebruikte FANUC SERVO AMPLIFIER BOARD A16B-2202-0720 A16B22020720 A16B-22O2-O72O

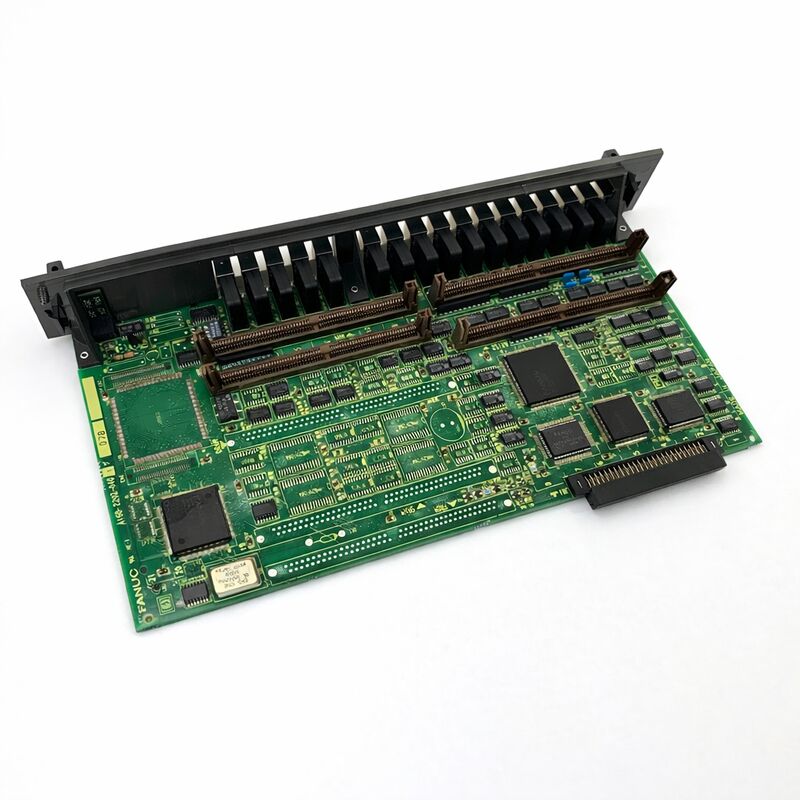

FANUC A16B-2202-0720 | Bron-Type 104/80 I/O PCB met Hi-Speed Skip — Serie 16 / 18, Oorsprong Japan

Onderdeelnummer: A16B-2202-0720

Fabrikant: FANUC Corporation (Japan)

Producttype: Operatorpaneel / Machine I/O PCB

Printplaatserie: A16B-2202

Digitale Ingangen (DI): 104

Digitale Uitgangen (DO): 80

Hi-Speed Skip: Ja (HDI)

Compatibele Systemen: FANUC Serie 15 / 16 / 18 Model B en C

Overzicht

De A16B-2202-0720 is de bron-type 104-ingangen / 80-uitgangen I/O PCB met high-speed skip-functionaliteit voor FANUC Serie 16 en 18 CNC-systemen.

Het is de variant met de hoogste I/O-telling in de A16B-2202-serie — met 104 digitale ingangskanalen en 80 digitale uitgangskanalen op één printplaat, samen met de geïntegreerde high-speed digitale ingang (HDI) schakeling die high-speed skip-functies mogelijk maakt voor meet- en in-proces meettoepassingen.

In de FANUC CNC-architectuur is de I/O PCB het punt waar de fysieke veldapparaten van de machine worden aangesloten op de CNC-controller. Elke eindschakelaar, naderingssensor, solenoïdeklep, relaisspoel en paneelindicator op de machine moet worden aangesloten op I/O-hardware voordat de PMC-ladder deze kan lezen of aansturen.

De A16B-2202-0720 biedt de 104 + 80 kanalen die grotere machineconfiguraties vereisen — bewerkingscentra met automatische gereedschapswisselaars, palletsystemen en complexe opspanreeksen accumuleren snel I/O-vereisten die kleinere printplaten niet kunnen accommoderen.

Deze printplaat wordt gemonteerd als een zelfstandige I/O-eenheid en maakt verbinding met compatibele moederborden zoals de A16B-2202-0860 en A16B-3200-0190. Hij wordt gevoed door speciale voedingseenheden uit de A16B-1212-familie.

Belangrijkste Specificaties

104 Ingangen en 80 Uitgangen — Waarom het Aantal Belangrijk is

Elke machinefunctie die de PMC regelt, vereist ten minste één I/O-punt. Een vierweg hydraulische klep vereist ten minste twee uitgangen. Een deur met open en gesloten eindschakelaars vereist twee ingangen. Een gereedschapswisselaar bevestigingssensor vereist in sommige configuraties één ingang per station.

Een automatische palletwisselaar voegt nog een laag I/O-vereisten toe.

Machines met 100+ I/O-vereisten komen vaak voor. Een typisch horizontaal bewerkingscentrum met ATC en palletwisselaar kan in een gematigde configuratie 60-80 uitgangen en 70-90 ingangen gebruiken.

De 104 ingangen en 80 uitgangen van de A16B-2202-0720 dekken dit bereik comfortabel als een oplossing met één printplaat.

Het verschil tussen de -0720 (104 DI / 80 DO met skip) en de aangrenzende -0721 (104 DI / 72 DO met skip) is acht uitgangskanalen. Voor machines met zware uitgangsvereisten — grote ATC-systemen, meerdere koelmiddelen zones, hydraulische multi-zone opspanningen — kunnen de acht extra uitgangen het verschil maken tussen het plaatsen van de I/O op één printplaat en het nodig hebben van een extra printplaat.

High-Speed Skip — De HDI-functie

De high-speed skip-ingang is een aparte elektrische schakeling van de standaard digitale ingangen. Hij is bedraad om de PMC-scan cyclusvertraging te omzeilen en de CNC-as interpolator direct te signaleren. Dit directe pad is wat een reactie van sub-milliseconde op skip-ingangssignalen mogelijk maakt.

Bij meettoepassingen genereert een meetsonde voor werkstukken een elektrisch signaal wanneer het contact maakt met het oppervlak van het onderdeel. De CNC moet de exacte aspositie op het moment van contact vastleggen.

Elke vertraging tussen het sondesignaal en de positielatch — zelfs een paar milliseconden — vertaalt zich in een positioneringsfout in het gemeten resultaat.

De HDI-schakeling op deze printplaat elimineert de PMC-scan cyclusvertraging uit dit pad, wat de sub-milliseconde reactie levert die nauwkeurig meten vereist.

Dezelfde HDI-ingang wordt gebruikt voor in-proces metingen, waarbij een meetkop een bewerkt oppervlak aanraakt om de dimensionale naleving halverwege de cyclus te verifiëren. Hij wordt ook gebruikt voor de meting van de gereedschapslengte wanneer een vaste sonde of referentieoppervlak als datum wordt gebruikt.

Zonder HDI — aanwezig op de -0725 en -0726 varianten in dezelfde serie — kunnen skip-functies alleen worden uitgevoerd met standaard digitale ingangen, die onderhevig zijn aan de PMC-scan vertraging. Voor meettoepassingen is dit onacceptabel.

De aanwezigheid van HDI onderscheidt deze printplaat als de juiste keuze voor bewerkingscentra met sondes.

Bron-Type I/O Conventie

Bron-type I/O beschrijft de richting van de stroom in de ingangsschakelingen. In bron-type printplaten levert de printplaat stroom aan het veldapparaat. Het veldapparaat — een sensor, eindschakelaar of knop — verbindt het circuitpad met aarde (0V) wanneer het actief is.

Dit trekt de ingang naar aarde en de printplaat detecteert de activering.

Deze conventie is het tegenovergestelde van sink-type I/O, waarbij de printplaat stroom afvoert van het veldapparaat.

Het praktische verschil zit in hoe de veldbedrading is geconfigureerd — bron-type bedrading verbindt de belasting tussen de uitgang van de printplaat en aarde, terwijl sink-type de belasting verbindt tussen de voedingsspanning en de ingang van de printplaat.

De paneelbedrading moet overeenkomen met het printplaattype. Bevestig het I/O-type van de bestaande printplaat aan de hand van het etiket voordat u een vervanging zoekt.

FAQ

V1: De meetcyclus van de freesmachine produceert inconsistente metingen. De afmetingen gemeten door de sonde variëren meer dan verwacht. Zou de A16B-2202-0720 defect kunnen zijn?

Inconsistentie in de meetsonde kan afkomstig zijn van de HDI-ingangsschakeling, de sonde-stylus of -lichaam, of de asvertragingparameters.

Bevestig eerst dat de HDI skip-ingang is aangesloten op de juiste terminal op deze printplaat — niet op een standaard DI-ingang. Als de HDI-verbinding is bevestigd, controleer dan de kwaliteit van het trigger-signaal van de sonde met een oscilloscoop: een schoon, bounce-vrij signaal is vereist voor consistente metingen.

Als het signaal schoon is en de HDI-verbinding correct is, moet de HDI-schakeling van de printplaat worden getest door een gekwalificeerde FANUC-servicetechnicus.

V2: Verschillende machine-uitgangen stopten met werken na een stroompiek. De resterende I/O lijkt normaal. Zou de printplaat gedeeltelijk beschadigd kunnen zijn?

Ja. De DO-uitgangsdriver-IC's op I/O-printplaten zijn kwetsbaar voor spanningspieken. Een stroompiek kan één of meerdere uitgangsdriversecties beschadigen terwijl andere intact blijven.

Dit resulteert in het patroon van selectieve uitvals van uitgangen terwijl andere kanalen blijven functioneren.

Bevestig welke specifieke uitgangskanalen zijn uitgevallen en controleer op zichtbare schade aan componenten op de printplaat nabij die uitgangssecties. Gedeeltelijke printplaatuitval door schade door pieken is een veelvoorkomende foutmodus.

V3: De machine heeft een I/O-configuratie van 96 ingangen / 64 uitgangen. Kan de A16B-2202-0720 de bestaande printplaat vervangen?

De A16B-2202-0720 biedt 104 DI en 80 DO — meer dan de bestaande configuratie vereist. De extra kanalen worden simpelweg niet gebruikt. Als het moederbord, de voeding en de software compatibel zijn met de -0720 printplaat, kan deze functioneren als een vervanging waarbij de gebruikte kanalen worden toegewezen aan de bestaande signalen.

Bevestig de compatibiliteit van het printplaattype (bron versus sink, en moederbordcompatibiliteit) voordat u verdergaat. Ongebruikte kanalen veroorzaken geen operationele problemen.

V4: De I/O-printplaat is vervangen. Sommige ingangen reageren niet correct, ook al lijkt de veldbedrading correct. Wat moet er gecontroleerd worden?

Na vervanging van de I/O-printplaat, controleer of het diagnostische scherm in de CNC dezelfde I/O-adres toewijzing toont die het ladderprogramma verwacht. Als de vervangende printplaat een andere I/O-adres configuratie heeft — ingesteld door hardware-schakelaars of parameters — leest de ladder signalen van verkeerde adressen.

Controleer de DIP-schakelaarinstellingen van de printplaat met de instellingen van de originele printplaat voordat u deze inschakelt.

Adresconfiguratie is een veelvoorkomende fout bij het vervangen van I/O-printplaten.

V5: Wat is het verschil tussen de A16B-2202-0720 en A16B-2202-0725?

Beide printplaten bieden 104 DI en 80 DO. De -0720 bevat de high-speed skip (HDI) schakeling; de -0725 niet.

Als de machine meetcycli gebruikt die HDI-reactie vereisen, levert alleen de -0720 de vereiste meetnauwkeurigheid.

Als de machine geen metingen of high-speed skip gebruikt, is beide printplaten functioneel adequaat, hoewel de -0720 de mogelijkheid biedt als er later metingen worden toegevoegd.
