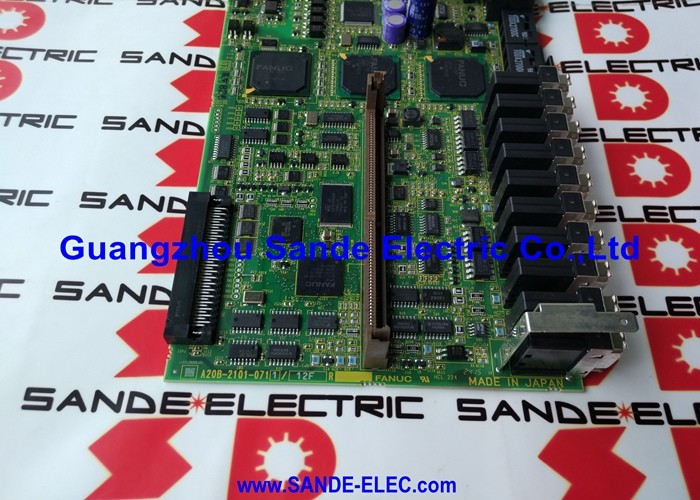

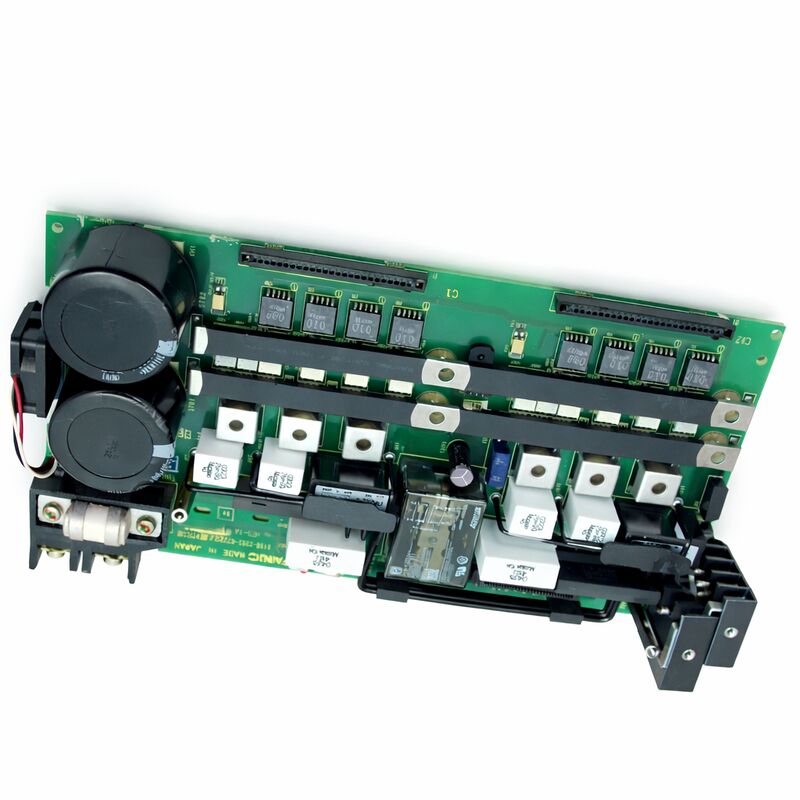

Gebruikte FANUC SERVO AMPLIFIER BOARD A16B-2202-0721 A16B22020721 A16B-22O2-O721

FANUC A16B-2202-0721 | Bron Type 104/72 I/O PCB met Hi-Speed Skip — Japan Oorsprong

Onderdeelnummer: A16B-2202-0721

Fabrikant: FANUC Corporation (Japan)

Producttype: I/O PCB — Bron Type, 104 DI / 72 DO met Hi-Speed Skip

Board Serie: A16B-2202

Overzicht

De A16B-2202-0721 is een I/O PCB van het bron-type met 104 digitale ingangen en 72 digitale uitgangen, met een speciale hi-speed skip-functie ingebouwd in het bord. Het behoort tot FANUC's A16B-2202 I/O-bordfamilie — de standaard I/O PCB-serie die wordt gebruikt in meerdere generaties FANUC CNC-besturingen.

I/O-borden zijn de interface tussen de CNC-controller en de veldapparaten van de machine.

Elke sensor, schakelaar, solenoïde, relais en signaallamp op de machine wordt via I/O-punten aangesloten op de CNC.

De A16B-2202-0721 biedt 104 van die ingangsverbindingen en 72 uitgangsverbindingen op één bord, in de bron-uitgangsconfiguratie — wat betekent dat de uitgangstransistoren stroom leveren aan de aangesloten belastingen in plaats van deze af te voeren.

De hi-speed skip-functie is een speciale snelle ingang die de normale latentie van de I/O-scan cyclus omzeilt. Standaard I/O-kanalen worden gelezen met de PMC-scansnelheid, wat een scanvertraging introduceert tussen de fysieke signaalgebeurtenis en de reactie van de CNC.

De hi-speed skip-ingang registreert de signaalonderbreking direct op hardwareniveau, waardoor de CNC de aspositie kan vastleggen op het moment dat het skip-signaal wordt geactiveerd.

Dit is het mechanisme achter probeercycli, gereedschapsmeting en in-proces meetoperaties — overal waar de machine een precieze positie moet vastleggen op het moment dat er contact wordt gemaakt met een meetinstrument.

Belangrijkste specificaties

Bron versus Sink — Waarom het ertoe doet

FANUC I/O-borden zijn verkrijgbaar in bron- en sink-uitgangsconfiguraties. De bedradingsaanpak bij de veldapparaten van de machine bepaalt welk type correct is voor een bepaalde machine. Bron-uitgangen leveren positieve spanning aan de belasting — de gemeenschappelijke retour van het veldapparaat is aangesloten op de negatieve rail. Sink-uitgangen trekken het signaal laag — de positieve pool van het veldapparaat is aangesloten op de voedingsrail en het I/O-bord zorgt voor het retourpad.

Het mengen van bron- en sink-borden in een schakelkast die voor de tegenovergestelde configuratie is bedraad, vereist herbedrading.

Dit is geen triviale wijziging aan een volledig geïnstalleerde machine. Voordat u een vervanging voor de A16B-2202-0721 aanschaft, controleert u het uitgangstype van het geïnstalleerde bord aan de hand van het etiket en de elektrische documentatie van de machine.

De bron/sink-aanduiding staat altijd op het bordetiket.

Hi-Speed Skip — Probing en Gauging Toepassingen

De hi-speed skip-ingang op dit bord is rechtstreeks aangesloten op de interrupt-afhandelingshardware van de CNC. Wanneer er een signaal binnenkomt op deze ingang — typisch van een tastsensor, een gereedschapinsteller of een meetsonde — registreert de CNC de huidige aspositie in hardware. Er geldt geen software-scanvertraging.

Deze hardwarematige positieopname is wat nauwkeurige werkstukprobing mogelijk maakt. Zonder dit zou de positie die op het moment van contact met de sonde wordt geregistreerd, vertraagd zijn met maximaal één PMC-scan cyclus — typisch een paar milliseconden.

Bij voedingssnelheden die voor probing worden gebruikt, vertaalt zelfs een paar milliseconden vertraging zich in meetbare positiefouten. De hi-speed skip elimineert deze vertraging.

De positie is nauwkeurig tot de interpolatiecyclusresolutie van de CNC.

Probing cycli, automatische gereedschapslengtemeting en in-proces metingen op FANUC-systemen zijn afhankelijk van deze hardwarefunctie.

De A16B-2202-0721 biedt deze als geïntegreerde functie naast het hoofd I/O-kanaalnummer.

I/O Rij Configuratie — Bevestig voor Bestelling

Dit bord ondersteunt twee verschillende I/O-connector rij configuraties: een twee-rijige opstelling en een drie-rijige opstelling.

De fysieke connectorindeling en de aansluitingen van de kabelboom verschillen tussen deze configuraties.

Het installeren van een bord met een andere rij configuratie dan waarvoor de machine is bedraad, vereist aanpassing van de kabelboom.

Voordat u bestelt, bepaalt u hoeveel rijen I/O-connectoren het momenteel geïnstalleerde bord gebruikt.

Controleer het fysieke bord in de kast, of controleer de elektrische documentatie van de machine. Dit is een praktische verificatiestap — de twee configuraties worden anders geïdentificeerd door hetzelfde onderdeelnummer.

FAQ

V1: Verschillende PMC-uitgangen vertonen geen reactie, maar de PMC-ladder lijkt normaal te worden uitgevoerd. Zou de A16B-2202-0721 defect kunnen zijn?

Een gedeeltelijke uitvalsfout — meerdere opeenvolgende uitgangen reageren niet terwijl andere wel werken — met een normale PMC-uitvoeringsstatus wijst vaak op een fout in de driversectie van de I/O PCB zelf. Controleer eerst de zekering voor de gemeenschappelijke uitgangsrail.

Een doorgebrande zekering van de uitgangsgemeenschappelijke rail schakelt alle uitgangen uit die door die gemeenschappelijke rail worden gevoed. Als de zekeringen intact zijn, is de uitgangsdriversectie van het bord de waarschijnlijke fout.

V2: De machine gebruikt een Renishaw probeercyclus. De sonde vuurt, maar de geregistreerde positie is consistent verschoven. Is de hi-speed skip-ingang het probleem?

Een consistente positieverschuiving bij probing — in plaats van willekeurige spreiding — is vaker een probleem met de voedingssnelheid of de aanloopvector dan een hardwarefout van de skip-ingang.

Een echte hi-speed skip-ingangfout zorgt ervoor dat de CNC de skip-gebeurtenis helemaal niet registreert, of deze registreert op de positie van de software-scanvertraging.

Als de sonde vuurt en een positie wordt geregistreerd, maar deze is verschoven, controleer dan de parameters van de probeer macro en de instelling van de voedingssnelheid.

Als er geen skip-gebeurtenis wordt geregistreerd, test dan het skip-ingangs signaal bij de bordconnector.

V3: Is de bron-type A16B-2202-0721 uitwisselbaar met een sink-type I/O-bord met dezelfde DI/DO-aantal?

Nee. Bron- en sink-borden hebben een verschillende polariteit van de uitgangstransistoren.

Een sink-type belasting aangesloten op een bron-uitgang, of vice versa, zal niet correct werken en kan het bord of het veldapparaat beschadigen. Vervang alleen met een bord van hetzelfde uitgangstype.

Bevestig dat het geïnstalleerde bord van het bron-type is voordat u bestelt.

V4: Het I/O-bord is vervangen, maar sommige veldapparaatverbindingen zijn nu intermitterend. Wat moet er eerst worden gecontroleerd?

Controleer of alle I/O-connector kabelbomen volledig op het nieuwe bord zijn aangesloten.

I/O-bordconnectoren op FANUC PCB's zijn drukgefit — gedeeltelijke aansluiting veroorzaakt intermitterende signaalstoringen die moeilijk te onderscheiden zijn van problemen met veldapparaten.

Sluit elke connector stevig opnieuw aan en test de betreffende I/O-punten opnieuw voordat u de veldbedrading onderzoekt.

V5: Hoe wordt de hi-speed skip-ingang bedraad op de A16B-2202-0721?

De hi-speed skip-ingang maakt gebruik van een speciale connector, gescheiden van de standaard I/O-kabelboom. Deze wordt rechtstreeks aangesloten op het uitgangssignaal van het probeerapparaat.

De signaalpolariteit en de interface spanning moeten overeenkomen met wat het bord verwacht — typisch een 24 VDC NPN of PNP signaal, afhankelijk van de elektrische configuratie van de machine.

Raadpleeg de aansluitingshandleiding van de machine voor het juiste bedradingsschema.
