| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-2202-0726 |

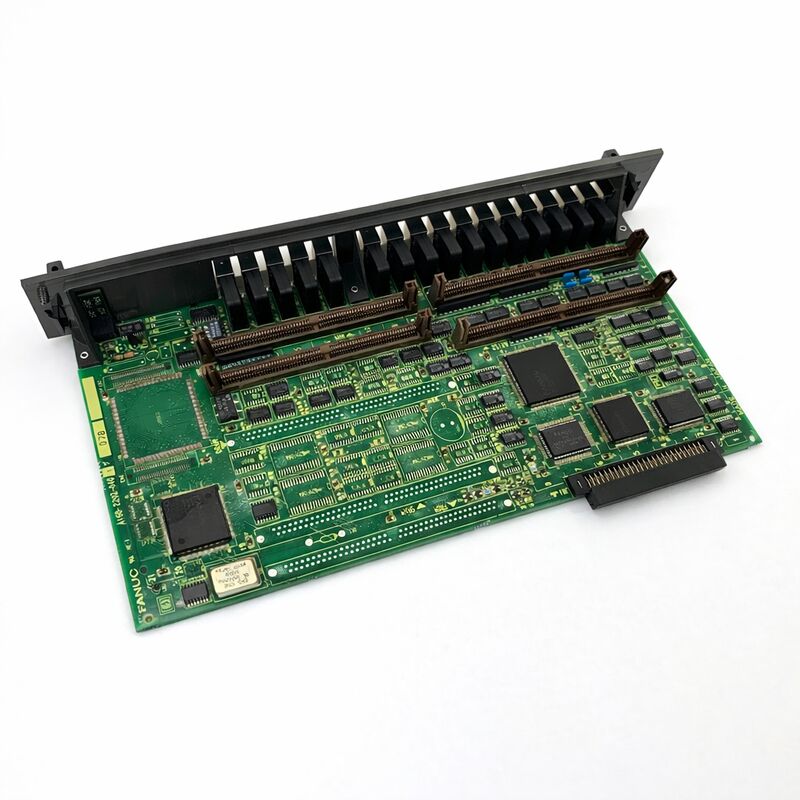

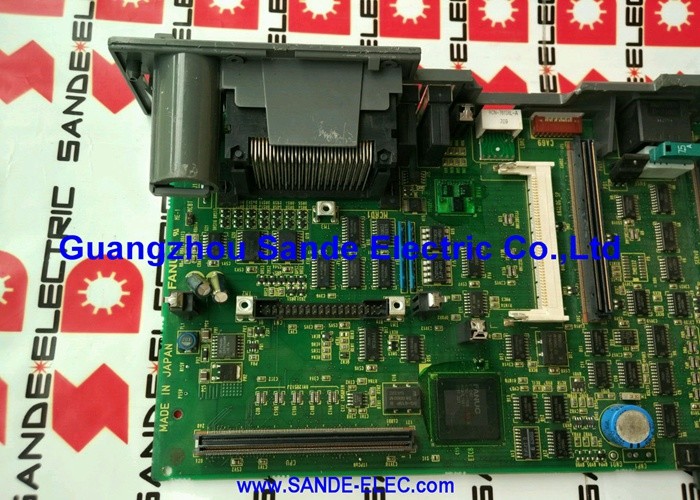

Onderdeelnummer: A16B-2202-0726
Fabrikant: FANUC Corporation (Japan)
Producttype: I/O Interface PCB (DI/DO Board)
Board Serie: A16B-2202
Beschrijving: PCB — DI/DO: 104/72 Zonder High-Speed Skip, F16M/T
De A16B-2202-0726 is de I/O-interface printplaat voor FANUC's F16M en F16T CNC-controllers — de Series 16-A varianten voor bewerkingscentra en draaibanken. Het biedt de discrete digitale input- en outputinterface tussen de PMC (Programmable Machine Controller) van de CNC-controller en de veldapparaten van de machine, met 104 digitale inputs en 72 digitale outputs via één bord.
De F16M en F16T controllers — opvolgers van de eerdere 16-A generatie — behoorden tot de eerste FANUC CNC-platforms die een echt hoogwaardige besturingsoplossing boden voor productie-bewerking tegen concurrerende prijzen.
Ze draaiden de standaard FANUC programmeeromgeving, ondersteunden het Alpha-aandrijfsysteem en boden het soort bewerkingsprestaties dat precisiedelenproductie vereiste.
Het I/O-bord is het onderdeel dat al deze controllerintelligentie verbindt met de fysieke machine: het gereedschapwisselmechanisme, het koelsysteem, de aslimietschakelaars, deursloten, hydraulica en alle discrete besturingselementen die een bewerkingscentrum tot een compleet productiesysteem maken.
De aanduiding "Zonder High-Speed Skip" is een belangrijke identificatie.
De high-speed skip-functie stelt de CNC in staat om een high-speed skip-signaal van een in-proces meetsonde of aanraaksensor te detecteren en onmiddellijk de huidige aspositie vast te leggen zonder de latentie van de standaard I/O-scan.
De A16B-2202-0726 bevat dit circuit niet — het is de versie voor machines die geen in-proces meting of high-speed meettoepassingen vereisen. Het bijbehorende model met de skip-functie is de A16B-2202-0725 (die dezelfde 104DI/72DO-telling heeft met de skip-ingang toegevoegd).
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A16B-2202-0726 |
| Fabrikant | FANUC Corporation |
| Producttype | I/O Interface PCB |
| Board Serie | A16B-2202 |
| Compatibele systemen | Serie 16-A — F16M, F16T |
| Digitale ingangen | 104 |
| Digitale uitgangen | 72 |
| High-Speed Skip | Niet inbegrepen |
| I/O Type | Sink type (NPN sink input/output) |
| Signaalspanning | 24V DC |
| Herkomst | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Status | Niet meer geproduceerd door fabrikant |
Een bewerkingscentrum dat wordt aangestuurd door de F16M genereert veel I/O-verkeer. De bevestigingsingangen van het gereedschapsmagazijn, de statusignalen van de automatische gereedschapwisselaar, de flow- en niveauschakelaars van het koelsysteem, de positiebevestigingen van het palletsysteem, de foutingangen van de spanentransporteur, de hydraulische druksensoren, de veiligheidsingangen van deursloten — en aan de uitgangszijde, magneetventielcommando's voor alle pneumatische en hydraulische functies, koelvloeistofklepsignalen, indicatielampjes en cyclusstartuitgangen.
Een volwaardig bewerkingscentrum kan gemakkelijk 60–80 ingangs- en 40–50 uitgangspunten gebruiken.
De capaciteit van 104/72 van de A16B-2202-0726 geeft de machinebouwer ruimte voor een complete machine met ruimte voor opties.
De 72 uitgangen sturen de 24V DC relaisspoelen, magneetventielen en indicatiecircuits van de machine direct aan.
Elk uitgangscircuit heeft een gedefinieerde stroomsterkte — doorgaans rond de 200mA per punt — die overeenkomt met standaard industriële relaisspoel- en magneetventielspecificaties.
Het overschrijden van deze rating beschadigt de uitgangstransistoren. Correct gedimensioneerde uitgangszekeringen en correct gespecificeerde belastingen zijn belangrijke aspecten van het elektrische ontwerp van de machine.
De high-speed skip-functie is relevant voor machines die zijn uitgerust met in-proces meetprobes — een Renishaw of Heidenhain probe die het bewerkte onderdeel meet terwijl het nog op de machine staat, zonder het te verwijderen.
Wanneer de probe contact maakt met het werkstuk, genereert deze een skip-signaal. De CNC moet de exacte aspositie op het moment van contact vastleggen, met microseconde precisie, ongeacht waar de PLC-scan cyclus zich op dat moment bevindt.
Standaard I/O — zoals de A16B-2202-0726 — verwerkt ingangen tijdens de PMC-scan cyclus.
De scan cyclus introduceert latentie. Voor een probe die een kenmerk meet met langzame voedingssnelheden, kan deze latentie acceptabel zijn.
Voor high-accuracy in-proces meting bij de voedingssnelheden die typisch worden gebruikt in productie, is de latentie van de standaard I/O-scan te groot en is het high-speed skip-circuit vereist.
Als een machine met de A16B-2202-0726 later in-proces meting nodig heeft, moet het I/O-bord worden vervangen door de A16B-2202-0725 om de high-speed skip-ingang te krijgen.
Dit is een hardwarewijziging, geen parameterwijziging.
De A16B-2202-0726 is niet meer verkrijgbaar. Wanneer het originele bord defect raakt, komt de vervanging uit de aftermarket leveringsketen. Zowel de 0726 (zonder skip) als de 0725 (met skip) zijn bekende eenheden met gevestigde servicegeschiedenissen. Leveranciers hebben vaak beide varianten op voorraad.
De vervangingsprocedure is eenvoudig: fysieke bordwissel, controle van alle connectorverbindingen en functionele verificatie via het I/O-diagnosescherm van de CNC.
Er zijn geen parameters specifiek voor het I/O-bord die geconfigureerd moeten worden — de I/O-adres toewijzingen van de PMC voor dit bord zijn opgeslagen in de PMC-parameters van de CNC en blijven ongewijzigd na de bordwissel.
V1: Verschillende uitgangspunten op de A16B-2202-0726 werken niet meer. De PMC-uitgangscommando's zijn correct bevestigd. Is het bord defect?
Meerdere defecte uitgangspunten met correcte PMC-commando's zijn consistent met defecte uitgangstransistoren — meestal veroorzaakt door overstroom van kortsluiting of inductieve terugslag op een aangesloten belasting.
Controleer of de defecte uitgangen op dezelfde connector zitten of een gemeenschappelijke ground return delen.
Als er uitgangszekeringen zijn aangebracht voor de groep defecte punten, controleer deze dan eerst. Als de zekeringen intact zijn en de uitgangen dood blijven, is het uitgangsstuurgedeelte van het bord defect en is bordvervanging vereist.
V2: De CNC toont I/O-communicatiefouten met betrekking tot de A16B-2202-0726. De bordconnector is opnieuw aangesloten. Wat moet er nog meer worden gecontroleerd?
Na het opnieuw aansluiten van de connector, controleer de 24V DC voedingsspanning naar het I/O-bord. Een onderspanning veroorzaakt communicatiefouten die borddefecten nabootsen.
Meet de voeding op de 24V ingangsklemmen van het bord — niet op de voedingsbron — om spanningsdalingen in de voedingsbedrading te detecteren.
Controleer ook de I/O-buskabel tussen het I/O-bord en het hoofdprintplaat van de CNC op beschadigingen of losse contacten.
V3: De machine heeft in-proces meetmogelijkheden nodig. Kan de A16B-2202-0726 een meetsysteem ondersteunen?
De A16B-2202-0726 heeft niet het high-speed skip ingangscircuit dat nodig is voor precisie in-proces meting. De latentie van de standaard I/O-ingang is te hoog voor nauwkeurige vastlegging van de probe-positie. Om in-proces meting toe te voegen, moet het I/O-bord worden vervangen door de A16B-2202-0725 (die de high-speed skip-ingang heeft).
Het PMC-programma van de machine moet ook worden bijgewerkt om de probe-logica te verwerken, en de CNC-parameters voor de skip-functie moeten worden geconfigureerd.
V4: Sommige ingangen op de A16B-2202-0726 lezen intermitterend onjuiste staten. De bedrading naar de betreffende ingangen is gecontroleerd en correct. Faalt het bord?
Intermitterende inputfouten met correcte bedrading wijzen op degradatie van de inputfiltercondensatoren op het verouderende bord.
De inputfiltercondensatoren gladstrijken de 24V ingangssignalen voordat ze de optische isolatoren bereiken.
Naarmate de condensatoren verouderen, neemt hun filtereffectiviteit af, waardoor ruisovergangen valse ingangsmetingen produceren.
Dit symptoom is temperatuurafhankelijk — het wordt typisch erger naarmate het bord opwarmt tijdens bedrijf. Bordvervanging of reparatie op condensator-niveau lost dit op.
V5: Een vervangende A16B-2202-0726 van een andere machine van hetzelfde Serie 16-A model is beschikbaar. Kan deze direct worden gebruikt?
Een A16B-2202-0726 van een identiek controllerplatform is direct uitwisselbaar — het bord is een standaardartikel zonder machine-specifieke configuratie erop.
De I/O-adres toewijzing van de PMC voor dit bord is opgeslagen in de PMC-parameters van de CNC, niet op het bord zelf.
Na installatie van het vervangende bord zouden de I/O-punten moeten functioneren zonder parameterwijzigingen.
Verifieer via het I/O-diagnosescherm van de CNC na installatie om te bevestigen dat alle verwachte ingangen en uitgangen correct reageren.
