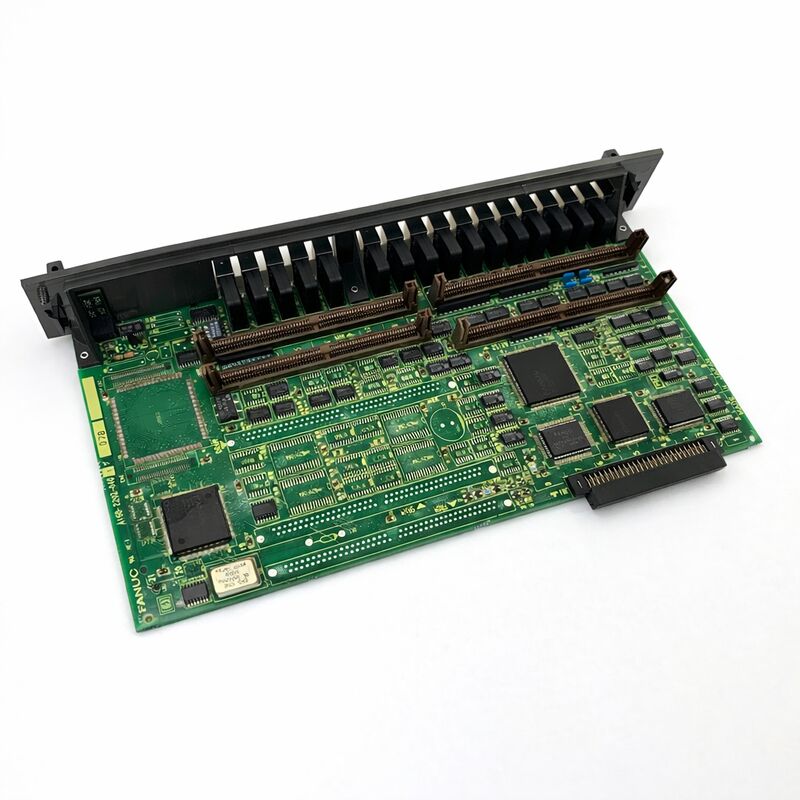

FANUC A16B-2202-0790 | Operator Panel I/O PCB — A16B-2202 Serie, Serie 16 / 18, Oorsprong Japan

Onderdeelnummer: A16B-2202-0790

Fabrikant: FANUC Corporation (Japan)

Producttype: Operator Panel I/O PCB

Printplaatserie: A16B-2202

Compatibele systemen: FANUC Serie 16 / 18 CNC en compatibel

Overzicht

De A16B-2202-0790 is een operator panel I/O printplaat van FANUC's A16B-2202 serie. Deze printplaat behoort tot de cluster van I/O-interface printplaten in FANUC's Serie 16 en 18 controller-ecosysteem die het PMC-ladderprogramma van de CNC-controller verbinden met de operator panel hardware van de machinegereedschap.

De A16B-2202 serie omvat een goed gedefinieerd bereik van deze I/O-printplaten — verschillende varianten dienen verschillende input/output kanaaltellingen en elektrische configuraties — en de -0790 is een variant in deze gevestigde familie.

Het doel van een operator panel I/O-printplaat is direct: het is de elektrische interface tussen de menselijke operator en de CNC-controller.

Wanneer een operator op een feedrate override-knop drukt, een modus selecteert op de moduskeuzeschakelaar, of op de cycle start-knop drukt, produceren die fysieke acties elektrische signalen.

De I/O-printplaat ontvangt die signalen, converteert ze naar digitale toestanden en presenteert ze aan de inputregisters van de PMC. Het PMC-ladderprogramma leest deze inputs en reageert door de juiste CNC-functies in te schakelen of de juiste machine-outputs aan te sturen.

Het retourpad is even belangrijk. Elke indicatorlamp op het paneel — het cycle running-lampje, de spindle active-indicator, het alarm-lampje — wordt aangestuurd door de outputlogica van de PMC. De outputcircuits op de I/O-printplaat nemen deze logische outputcommando's over en zetten ze om in de stroom die de fysieke lampen verlicht.

Belangrijkste specificaties

Panel I/O in CNC Systeemarchitectuur

De relatie tussen het operatorpaneel en de CNC-controller wordt volledig gemedieerd via de I/O-printplaat. Dit is opzettelijk.

De fysieke bedrading van het paneel — tientallen of honderden individuele geleiders voor schakelaars, lampen en selectoren — is niet rechtstreeks aangesloten op de hoofdlogica van de CNC-controller. Het is aangesloten op de I/O-printplaat. De I/O-printplaat biedt signaalconditionering, bescherming en de elektrische interface die veldsignalen omzet naar controller-compatibele logische niveaus.

Deze scheiding dient verschillende doelen.

De veldbedrading van het paneel kan ruis, schakeltransiënten en kruiskoppeling van nabijgelegen stroomgeleiders dragen.

De inputcircuits van de I/O-printplaat filteren en ontruisen deze signalen zodat de PMC schone, betrouwbare gegevens ontvangt.

De outputcircuits op de I/O-printplaat sturen de relatief hoge stromen aan die nodig zijn voor indicatorlampen — stromen die de logische circuits van de controller zouden beschadigen als ze rechtstreeks werden aangesloten.

De PMC communiceert met de I/O-printplaat via FANUC's I/O Link seriële bus.

Deze seriële verbinding betekent dat de fysieke afstand tussen de controllerkast en het operatorpaneel niet beperkt wordt door de lengte van individuele signaaldraden.

De I/O Link-kabel draagt alle kanaalgegevens tussen de controller en de I/O-printplaat als een snelle seriële datastroom.

De I/O-printplaat deserialiseert deze gegevens en stuurt de fysieke outputs dienovereenkomstig aan.

Foutpatronen en Diagnose

Fouten in de operator panel I/O-printplaat behoren tot de meest zichtbare storingen in een CNC-systeem.

Het paneel is de primaire interface tussen de operator en de machine. Wanneer de I/O-printplaat defect raakt, is de storing onmiddellijk duidelijk: knoppen reageren niet meer, indicatoren tonen onjuiste toestanden, of de machine weigert in automatische modus te gaan omdat de veiligheidsschakelaars niet correct worden uitgelezen.

De PMC-diagnoseschermen van de CNC zijn het primaire diagnostische hulpmiddel. Deze schermen tonen de live status van elk I/O-adres in het systeem.

Een ervaren technicus bewaakt het inputadres voor een specifieke paneelknop terwijl hij fysiek op de knop drukt en loslaat.

Als het adres van toestand verandert, is het inputcircuit voor dat kanaal functioneel. Zo niet, dan zit de fout in de printplaat, de bedrading of het paneelapparaat zelf.

Meerdere input- of outputfouten die tegelijkertijd optreden — vooral in één connector-groep — suggereren sterk een printplaatfout in plaats van een bedradingsprobleem.

Individuele bedradingsfouten beïnvloeden doorgaans één signaal tegelijk; printplaatfouten hebben de neiging om meerdere kanalen te beïnvloeden die een gemeenschappelijke input- of outputdriver delen.

I/O PCB Selectie — De A16B-2202 Familie

De A16B-2202 serie bevat veel varianten die verschillende I/O-kanaaltellingen en elektrische typen bedienen.

De varianten worden onderscheiden door hun inputaantal, outputaantal, of ze de high-speed skip (HDI) functie bevatten, en hun elektrische type (source of sink).

Het kiezen van de juiste vervanging vereist kennis van het exacte onderdeelnummer van de geïnstalleerde printplaat.

De -0790 variant dient zijn specifieke I/O-configuratie binnen de A16B-2202 familie. Het vervangen ervan door een andere suffixvariant — zelfs een met een vergelijkbaar kanaalaantal — riskeert een onjuist elektrisch type of een incompatibele I/O-adres toewijzing.

Haal altijd een exacte onderdeelnummer match.

FAQ

V1: De moduskeuzeschakelaar en enkele drukknoppen van het machinepaneel reageerden niet meer na een blikseminslag in de buurt. De CNC toont geen alarmen. Zou de A16B-2202-0790 beschadigd kunnen zijn?

Blikseminslagen kunnen spanningspieken in besturingskasten introduceren via de elektrische voeding van het gebouw of via lange kabeltrajecten vanaf het paneel. I/O-printplaten zijn direct verbonden met veldbedrading en kunnen transiënte energie uit dit pad absorberen.

De inputbeveiligingscircuits kunnen defect zijn geraakt, waardoor de inputkanalen niet functioneel zijn, ook al is de printplaat van stroom voorzien.

De CNC toont geen alarmen omdat de PMC nog steeds draait — het ontvangt alleen de paneelinvoer-signalen niet.

Vervanging van de printplaat is de juiste reactie.

V2: Verschillende indicatorlampjes op het paneel branden altijd, ongeacht de werkelijke status van de machine. Wat kan dit veroorzaken op de A16B-2202-0790?

Permanent brandende outputs met een correcte PMC-logische status (PMC die de outputs uitschakelt) duiden op een defecte outputdriversectie op de printplaat. De outputdrivers kunnen beschadigd zijn geraakt door een bedradingsfout, een overspanning op de lampvoeding, of simpelweg door veroudering van componenten.

Controleer of de lampvoedingsspanning binnen de specificaties valt.

Als deze correct is en de PMC de outputs uitschakelt, zijn de outputdriver-IC's op de printplaat defect geraakt. Vervang de printplaat.

V3: De I/O Link-verbinding tussen de controller en de A16B-2202-0790 toont een communicatiefoutalarm. De kabel lijkt onbeschadigd. Wat moet worden onderzocht?

Een I/O Link-communicatiefout met een bevestigde goede kabel kan worden veroorzaakt door een I/O Link-adresconflict (als de printplaat recent is vervangen of opnieuw is geconfigureerd), een defect I/O Link-interfacecircuit op de printplaat, of een probleem met de I/O Link-interface aan de controllerzijde.

Controleer de I/O Link-adresinstelling op de printplaat ten opzichte van de I/O-toewijzingsparameters van de CNC.

Als het adres correct is en het alarm aanhoudt, kan het I/O Link-interfacecircuit van de printplaat defect zijn geraakt.

V4: Een onderhoudstechnicus heeft onlangs in de machinekast gewerkt. Daarna waren sommige paneelfuncties onregelmatig. Er is geen zichtbare schade. Wat is er gebeurd?

Onregelmatige paneelfuncties na werkzaamheden in de kast duiden doorgaans op een gedeeltelijk loszittende connector.

De technicus heeft mogelijk per ongeluk een connector op de I/O-printplaat verstoord tijdens werkzaamheden in de kast. Schakel de stroom uit, zoek de connectoren op de A16B-2202-0790 en plaats ze stevig terug.

Controleer ook op kabels die per ongeluk zijn losgekoppeld of bekneld zijn geraakt.

In de meeste gevallen lost dit het probleem op zonder printplaatvervanging.

V5: De machine heeft een 0i-TB besturing, maar de documentatie vermeldt de A16B-2202-0790 als een Serie 16/18 printplaat. Kan deze worden gebruikt?

Compatibiliteit met 0i-TB is afhankelijk van de I/O-configuratie van de controller. Sommige I/O-printplaten uit de A16B-2202 familie worden gebruikt over meerdere FANUC controllergeneraties heen wanneer de I/O Link-architectuur en het adresbereik compatibel zijn.

Bevestig de compatibiliteit van de specifieke printplaat met de 0i-TB configuratie door de elektrische documentatie van de machine te controleren of een FANUC service referentie te raadplegen.

Installeer nooit een printplaat in een configuratie waarvan de compatibiliteit niet expliciet is bevestigd.
