| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-2202-0762 |

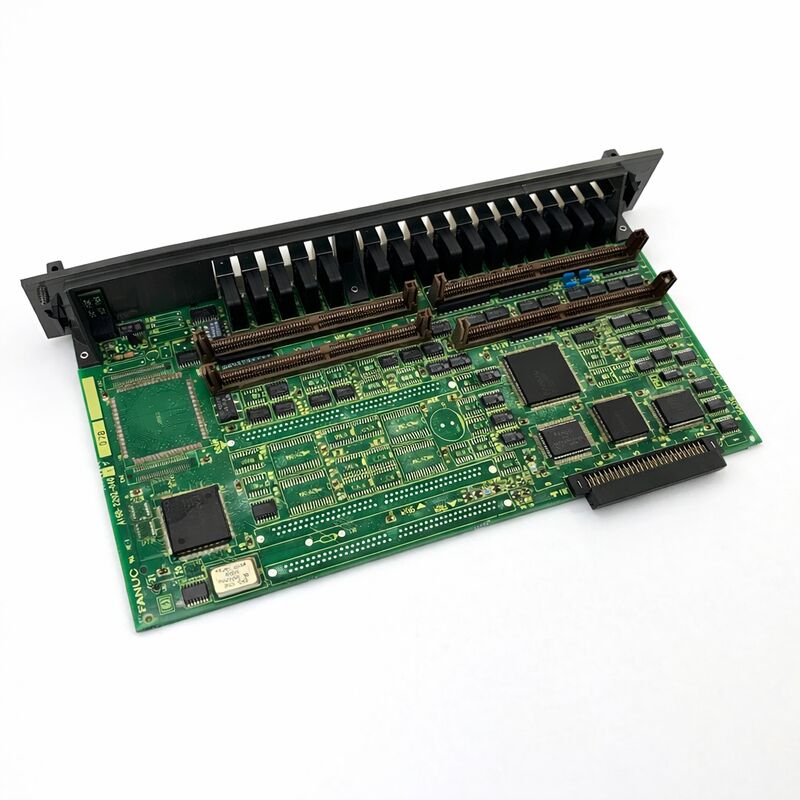

Onderdeelnummer: A16B-2202-0762
Fabrikant: FANUC Corporation (Japan)
Producttype: Servo-versterker Bedradingsbord (Voedingssectie PCB)
Serie borden: A16B-2202
Toepassing: FANUC Alpha serie SVM servo-versterker modules
Functie: Voedingssectie PCB — transistor schakeling, stroommeting, stroomaansluitingen
De A16B-2202-0762 is een bedradingsbord — de printplaat van de voedingssectie — voor FANUC's Alpha serie SVM (Servo Amplifier Module) familie. In de Alpha servo-aandrijfarchitectuur bevat elke SVM-module twee borden: de besturings-PCB, die alle signaalniveau servo-besturingsverwerking afhandelt, en het bedradingsbord (ook wel basisbord of voedingsbord genoemd), dat de vermogenstransistoren, stroommeetcircuits en de fysieke aansluitklemmen voor de DC-bus, motoruitgang en hulp-signalen bevat.
De A16B-2202-0762 is het bedradingsbord dat zijn specifieke SVM-moduleconfiguratie binnen deze architectuur dient.
De A16B-2202-serie is FANUC's familie van bedradingsborden voor het Alpha SVM-bereik — een reeks borden die enkelassige, dubbelassige en drieassige servo-versterkermodules omvatten over een breed scala aan stroomsterktes.
Verschillende borden in deze serie worden gekoppeld aan specifieke besturings-PCB's om complete servo-versterkerassemblages te vormen.
De A16B-2202-0762 bedient het hoog-stroomsegment van de enkelassige Alpha servo-module reeks, gekoppeld aan de juiste besturingskaart om een complete hoog-vermogen as-aandrijving te vormen.
De rol van het bedradingsbord in de SVM-module is duidelijk onderscheiden van de rol van de besturingskaart.
De besturingskaart denkt; het bedradingsbord handelt. De besturingskaart berekent het stroomcommando en genereert gate-aandrijfsignalen; de transistoren van het bedradingsbord voeren die commando's uit, waarbij de DC-busspanning wordt geschakeld om de motoruitgangsstroom te produceren.
De stroom die door de motor vloeit — die tientallen amperes kan zijn — vloeit door het bedradingsbord. De warmte die door deze stroom wordt gegenereerd, en door de schakelverliezen in de transistoren, moet worden afgevoerd via de koellichaam van de module — die thermisch is gekoppeld aan de montagevlakken van de transistoren van het bedradingsbord.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A16B-2202-0762 |
| Fabrikant | FANUC Corporation |
| Producttype | Servo-versterker Bedradingsbord (Voedings-PCB) |
| Serie borden | A16B-2202 |
| Toepassing | FANUC Alpha SVM servo-versterker modules |
| DC-bus ingang | 283–325V DC (van PSM) |
| Functie | IGBT voedingssectie, stroommeting, stroomaansluitingen |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Beschikbare staat | Via volledige SVM-module uitwisseling of reparatie |
Het bedradingsbord van de Alpha servo-versterkermodule bevindt zich aan de fysieke en elektrische basis van de aandrijving. De DC-bus aansluitingen — de hoogspannings DC-rails van de PSM die de motor voeden — eindigen hier. De motoruitgang aansluitingen eindigen ook hier.
De IGBT transistoren van het bedradingsbord schakelen tussen deze rails om de driefasige AC-uitgang te genereren die de servomotor aandrijft.
Moderne bedradingsborden in de Alpha serie gebruiken IPM (Intelligent Power Module) apparaten die de IGBT's en hun gate-aandrijfcirkels in een zelfstandige module verpakken.
Sommige borden gebruiken discrete IGBT-apparaten. Ongeacht de transistor technologie, de schakelfunctie is hetzelfde: zes transistoren (in drie paren) regelen de driefasige uitgang door elke motor-terminal afwisselend aan de positieve en negatieve DC-bus rail te schakelen.
De precieze timing en duty cycle van deze schakelaars, aangestuurd door de gate-aandrijfsignalen van de besturingskaart erboven, produceren de sinusvormige driefasige stroom die de motor nodig heeft.
Stroommeting op het bedradingsbord meet de werkelijke motorfase stromen en rapporteert deze terug aan de besturingskaart.
De stroomlus van de besturingskaart vergelijkt de bevolen met de werkelijke stroom en past de gate-aandrijvings-duty cycle aan om de fout te minimaliseren.
Zonder nauwkeurige stroommeting breekt de gesloten-lus stroomregeling af.
De A16B-2202 serie bedradingsborden bestrijken het Alpha SVM productbereik van de kleinste enkelassige modules tot grote hoog-stroom aandrijvingen. Binnen deze serie weerspiegelen de bordnummers de specifieke module die ze dienen — de transistor stroomsterkte, de fysieke grootte van de module en de aandrijfconfiguratie (enkelassig, dubbelassig, drieassig) variëren allemaal binnen de serie.
De A16B-2202-0762 is gekoppeld aan een specifieke SVM-configuratie binnen dit bereik. Het identificeren van het juiste bord vereist het volledige onderdeelnummer — verschillende borden in de A16B-2202 serie zijn niet uitwisselbaar, zelfs als ze fysiek vergelijkbaar lijken.
De transistor ratings, het thermische interface ontwerp en de connector lay-out zijn afgestemd op de specifieke aandrijfmodule die ze dienen.
Wanneer de A16B-2202-0762 faalt, zijn de symptomen typisch van het type voedingssectie: overstroom alarmen, transistorfout alarmen, ontbrekende uitgangsfase alarmen, of in ernstige gevallen, volledige aandrijfuitschakeling door IGBT kortsluiting.
Deze foutsignatuur verschijnt op het LED-display van de aandrijving en wordt ook gerapporteerd als servo-alarmen aan de CNC.
Storingen aan de besturingskaart daarentegen produceren besturingsgerelateerde alarmcodes — communicatiefouten, VRDY-fouten, of parametergerelateerde alarmen.
Het begrijpen van dit onderscheid stuurt de vervangingsbeslissing: een alarm van de voedingssectie wijst naar het bedradingsbord, terwijl een besturingsalarm naar de besturingskaart wijst.
Het bevestigen van dit onderscheid bespaart de kosten van het vervangen van een onbeschadigd bord.
FANUC's beleid en de standaardpraktijk van gespecialiseerde serviceproviders voor servo-versterkers is om de A16B-2202-0762 niet als een op zichzelf staand bord te leveren.
De Alpha servo-module wordt als een complete eenheid onderhouden — door uitwisseling (een gereviseerde, geteste module voor de defecte), door reparatie op aandrijfniveau waarbij de specifieke storing wordt gediagnosticeerd en het defecte onderdeel wordt vervangen, of door vervanging van de transistor module wanneer het IGBT-apparaat zelf de storing is.
Deze serviceaanpak op moduleniveau bestaat omdat de juiste verificatie van het bedradingsbord vereist dat het onder motorbelasting wordt uitgevoerd als onderdeel van de complete SVM-module.
De transistoren moeten worden getest door daadwerkelijk motorstroom te schakelen; de stroommeting moet worden geverifieerd tegen de motorstroom; het thermische pad moet worden bevestigd. Geen van deze kan adequaat op een testbank worden geverifieerd zonder de complete moduleassemblage en een aangesloten motor.
V1: Het alarmdisplay van de SVM-module toont een overstroomalarm op één as. De weerstand van de motorwikkeling is gemeten en is correct. Is het bedradingsbord de waarschijnlijke storing?
Een overstroomalarm met een bevestigd goede motor suggereert ofwel een IGBT-storing op het bedradingsbord (waarbij een transistor gedeeltelijk geleidend is uitgevallen) of een stroommeetstoring (waarbij de stroommeting een hogere stroom rapporteert dan daadwerkelijk vloeit).
Beide zijn storingen van het bedradingsbord. Voordat u concludeert dat het het bedradingsbord is, verifieer dat de DC-busspanning van de PSM binnen de 283–325V specificatie valt — een te hoge DC-busspanning kan overstroomalarmen veroorzaken zonder enige storing aan het bedradingsbord.
V2: Na een kortsluiting van een IGBT-transistor in het bedradingsbord, sprong de beveiliging van de PSM en blies de DC-buszekering door. Kan het bedradingsbord worden gerepareerd door alleen de IGBT-module te vervangen?
Vervanging van de transistor module is een legitieme reparatieaanpak voor gespecialiseerde serviceproviders. Na het vervangen van de IGBT-module moet de aandrijving incrementeel worden getest — eerst onder verminderde belasting en daarna onder volledige belasting — om te bevestigen dat de vervangingstransistor correct presteert en dat geen andere componenten beschadigd zijn door de kortsluiting.
De DC-bus condensatoren en eventuele overspanningsbeveiligingscomponenten in het buscircuit moeten ook worden geïnspecteerd op schade door het storingsgeval.
Volledige belastingstesten na reparatie is essentieel voordat de aandrijving weer in productie wordt genomen.
V3: De koelventilator op de servomodule is gestopt. Kan de aandrijving tijdelijk in bedrijf blijven?
De aandrijving mag niet in bedrijf blijven zonder de koelventilator. FANUC's Alpha SVM modules zijn ontworpen met thermische marges die afhankelijk zijn van de gespecificeerde luchtstroom van de interne ventilator. Zonder luchtstroom stijgen de IGBT-junctietemperaturen snel onder belasting.
Continu bedrijf zonder koeling zal leiden tot thermische uitval van de IGBT's op de A16B-2202-0762 in korte tijd — mogelijk binnen enkele minuten onder volledige belasting.
De ventilator moet onmiddellijk worden vervangen. Ventilatorvervanging is een veelvoorkomend onderhoudspunt voor deze aandrijvingen, en de ventilatoren zijn doorgaans verkrijgbaar als individuele reserveonderdelen.
V4: Het bedradingsbord van een buiten gebruik gestelde SVM-module is beschikbaar. Kan het worden geverifieerd als functioneel voordat het in een productiemachine wordt geïnstalleerd?
Zonder testen in een complete SVM-module onder motorbelasting, kan de staat van het bedradingsbord niet adequaat worden geverifieerd.
De IGBT transistoren kunnen thermische vermoeiingsschade hebben opgelopen die extern niet zichtbaar is en niet zal worden aangetoond bij een koude weerstandsmeting.
Voordat u een geborgen bedradingsbord in een productie-applicatie vertrouwt, moet het onder belasting worden getest in een complete aandrijfconfiguratie door een specialist met de juiste testapparatuur.
V5: Welke reparatie- of uitwisselingsoptie voor de A16B-2202-0762 biedt de beste balans tussen kosten en zekerheid voor een productiekritische machine?
Uitwisseling — het ontvangen van een gereviseerde en volledig geteste module voor een defecte — levert het beste resultaat op voor productiekritische machines.
De gereviseerde module is onder motorbelasting getest door een specialist met institutionele kennis van de veelvoorkomende faalmodi. Het wordt geleverd met garantie.
De totale machinestilstand wordt geminimaliseerd omdat een geteste module direct beschikbaar is voor installatie.
Reparatie op bordniveau is een goedkopere optie, maar vereist dat de defecte module wordt verwijderd en ter reparatie wordt opgestuurd, wat een langere stilstandperiode creëert waarin de machine niet beschikbaar is.
