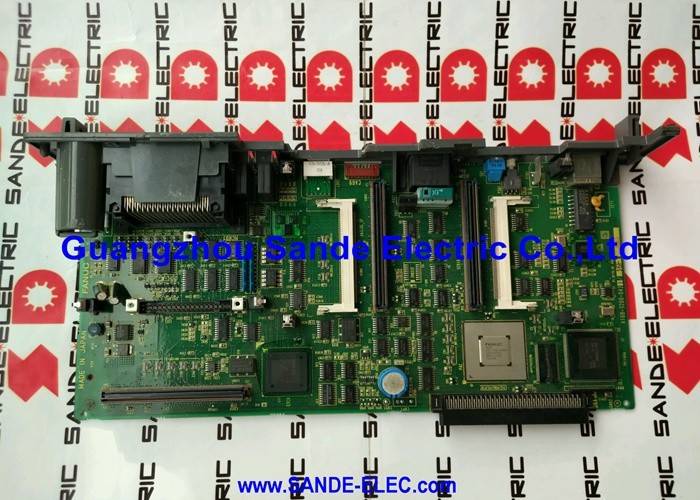

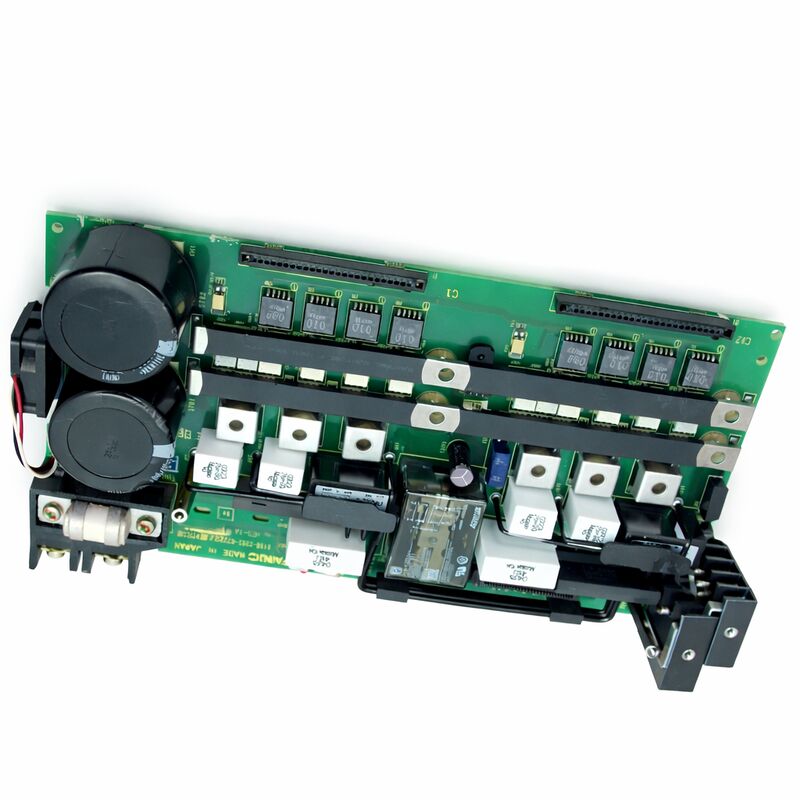

FANUC A16B-2202-0772 | Operator Panel I/O PCB — A16B-2202 Serie, Serie 16 / 18, Oorsprong Japan

Onderdeelnummer: A16B-2202-0772

Fabrikant: FANUC Corporation (Japan)

Producttype: Operator Panel I/O PCB

Serie printplaat: A16B-2202

Compatibele systemen:FANUC Serie 16 / 18 CNC en compatibel

Overzicht

De A16B-2202-0772 is een operator panel I/O printplaat van FANUC's A16B-2202 serie. Het behoort tot de cluster van I/O-kaarten in FANUC's Serie 16 en 18 controller ecosysteem die de communicatie tussen de PMC van de CNC-controller en de operatorinterfacehardware van de machine regelen.

Operator panel I/O-kaarten dragen de signalen die de mens-machine-interface laten werken: elke knopdruk op het paneel van de machine wordt via deze kaart ontvangen, en elke indicatorlampstatus die door de PMC-ladder wordt aangestuurd, wordt via deze kaart uitgevoerd.

De A16B-2202 serie omvat een reeks FANUC I/O-kaarten voor Serie 16 en 18 toepassingen, met verschillende kanaaltellingen en I/O-typen.

Binnen deze serie worden de individuele varianten gedefinieerd door hun ingangsaantal, uitgangsaantal en elektrisch type — die bepalen welke machines en paneelconfiguraties ze bedienen.

De -0772 is zo'n gedefinieerde variant, geconfigureerd voor zijn specifieke operator panel I/O-toepassing binnen de FANUC Serie 16/18 systeemhiërarchie.

Deze kaarten worden in de controllerkast gemonteerd en aangesloten op de bedrading van het operatorpaneel.

Ze ontvangen ingangssignalen van knoppen, drukknoppen, keuzeschakelaars en noodstopcircuits, en ze sturen uitgangssignalen naar indicatorlampen, akoestische alarmen en andere paneelterugkoppelingsapparaten.

Hun betrouwbaarheid is direct zichtbaar voor de machineoperator — een defecte operator panel I/O-kaart produceert ontbrekende of onjuiste paneelreacties die onmiddellijk duidelijk zijn tijdens machinebediening.

Belangrijkste specificaties

De Operator Panel Interface — Wat deze kaart doet

Het operatorpaneel van een CNC-werktuigmachine is het punt waar de menselijke operator interactie heeft met de machine.

Vanaf het paneel start en stopt de operator programma's, selecteert bedrijfsmodi, activeert asbewegingen, regelt spindel- en koelvloeistoffuncties en bevestigt alarmen.

Elk van deze interacties vereist een fysiek elektrisch signaalpad van de paneelhardware naar de CNC-controller.

De A16B-2202-0772 biedt dat signaalpad aan de ingangszijde: wanneer de operator op een knop drukt, sluit de paneelschakelaar een circuit. De I/O-kaart detecteert deze sluiting en presenteert deze aan de PMC als een logische ingangsstatus.

Het PMC-ladderprogramma leest deze status en reageert — misschien door een modus te activeren, een functie te starten of een signaal door te geven aan de NC-kernel.

Aan de uitgangszijde stuurt de PMC indicatorstatussen aan: de modus is nu actief, de spindel draait, de gereedschapswisselaar is klaar.

De I/O-kaart neemt deze logische uitgangsstatussen van de PMC en stuurt stroom door de indicatorlampcircuits of relaisspoelen die op zijn uitgangsterminals zijn aangesloten.

Elke paneelknop en elke paneelindicator op de machine doorloopt dit logische pad.

De I/O-kaart is de hardware die dit mogelijk maakt.

Bron- en sinkconventies

Operator panel I/O-kaarten in de A16B-2202 serie worden geproduceerd in bron-type en sink-type elektrische configuraties. De twee typen bepalen de richting van de stroom in de uitgangsstuurcircuits.

Bron-type uitgangen leveren stroom van de kaart naar de belasting. De kaart fungeert als de stroombron.

De belasting — een lamp of relaisspoel — wordt aangesloten tussen de uitgangsterminal van de kaart en aarde. Wanneer de PMC de uitgang activeert, stuurt de kaart stroom door de belasting.

Sink-type uitgangen bieden een stroompad naar aarde. De kaart fungeert als de stroomsink.

De belasting wordt aangesloten tussen de voedingsspanning en de uitgangsterminal van de kaart. Wanneer de PMC de uitgang activeert, trekt de kaart de uitgangsterminal naar aarde, waardoor het circuit wordt voltooid.

Het type van de geïnstalleerde kaart moet overeenkomen met de paneelbedrading. Het installeren van een bron-type kaart waar een sink-type kaart wordt verwacht — of vice versa — produceert onjuiste of afwezige paneeluitgangsfunctie. Bevestig altijd het elektrische type van de geïnstalleerde kaart aan de hand van het etiket voordat u een vervanging zoekt.

Foutverschijnselen en diagnose

Wanneer een A16B-2202-0772 kaart een storing ontwikkelt, zijn de symptomen zichtbaar op het operatorpaneel. Ingangen die niet meer registreren — knopdrukken die geen CNC-reactie geven — of uitgangen die permanent aan of permanent uit staan, wijzen op een kaartstoring of een probleem met de veldbedrading.

Het PMC-diagnosescherm van de CNC biedt het directe diagnostische hulpmiddel. Het monitoren van het ingangsregister terwijl elke schakelaar fysiek wordt bediend, bevestigt of de kaart het signaal ontvangt en verzendt.

Als de PMC de juiste ingangsstatus toont wanneer de schakelaar wordt bediend, functioneert de kaart voor dat kanaal.

Als de PMC geen verandering toont terwijl de schakelaar wordt bediend en de schakelaar en bedrading goed zijn bevonden, is het ingangscircuit van de kaart voor dat kanaal defect geraakt.

Uitgangsfouten worden op vergelijkbare wijze gediagnosticeerd door de geforceerde uitgangsfunctie van de PMC te gebruiken om een specifieke uitgangsstatus te commando'en en op het paneel te bevestigen of het corresponderende lampje of apparaat reageert.

Veelgestelde vragen

V1: Verschillende knoppen op het operatorpaneel werkten niet meer na een onderhoudsprocedure in de controllerkast. De bedrading lijkt intact. Zou de A16B-2202-0772 de oorzaak kunnen zijn?

Onderhoudswerkzaamheden in de controllerkast kunnen onbedoelde verstoringen van connectoren veroorzaken. Voordat u concludeert dat de kaart defect is, controleer of alle connectoren tussen de paneelbedrading en de I/O-kaart volledig zijn aangesloten.

Een gedeeltelijk loszittende connector produceert precies het patroon dat u beschrijft — meerdere ingangen die tegelijkertijd uitvallen.

Sluit alle connectoren opnieuw aan, test de paneelfunctie en als de storing aanhoudt met bevestigde connectorbevestiging, onderzoek de kaart op schade.

V2: Paneelindicatorlampjes branden permanent, ongeacht de PMC-status. Is dit een I/O-kaartfout of een bedradingsfout?

Permanent brandende uitgangen ondanks de juiste PMC-status wijzen op een kortsluiting in het uitgangsstuurcircuit of in de bedrading.

Controleer of de gemeenschappelijke voedingsspanning van het lampcircuit op het juiste niveau staat — een te hoge spanning op de voeding kan lampen doen oplichten via gedegradeerde beveiligingscircuits van de uitgangsstuurprogramma's.

Als de voedingsspanning correct is, monitor dan het PMC-uitgangsregister om te bevestigen dat de PMC de uitgangen uitschakelt.

Als het PMC-commando uit is, maar de lampjes blijven branden, is het uitgangsstuurgedeelte van de kaart waarschijnlijk defect geraakt.

V3: De machine werd overspoeld met koelvloeistof en het operatorpaneel werkte niet meer. Kan de A16B-2202-0772 worden hersteld na koelvloeistofbesmetting?

Herstel is afhankelijk van de mate van besmetting en hoe snel deze wordt aangepakt. Een kaart die is blootgesteld aan koelvloeistofnevel die nog geen corrosie heeft veroorzaakt, kan vaak worden gereinigd met elektronica-veilige contactreiniger en na grondige droging weer in gebruik worden genomen.

Een kaart die is ondergedompeld of langdurig nat is gebleven, vertoont doorgaans sporen van corrosie die niet volledig kunnen worden hersteld.

Inspecteer onder vergroting na reiniging — actieve corrosie op koperen sporen of componentpootjes is een teken dat de kaart niet betrouwbaar herstelbaar is.

V4: Hoe kan ik het I/O-type (bron of sink) van mijn geïnstalleerde A16B-2202-0772 bevestigen voordat ik een vervanging zoek?

Lees het kaartetiket rechtstreeks. Het etiket op de geïnstalleerde kaart identificeert het I/O-type in de beschrijving of specificatielijn.

Als het etiket beschadigd is, raadpleeg dan de elektrische documentatie van de machine — het I/O-kaarttype wordt gespecificeerd in het configuratiegedeelte van de controller in de onderhoudshandleiding van de machine.

Als geen van beide beschikbaar is, kan een gekwalificeerde FANUC-technicus het type bepalen door de circuitkenmerken aan de uitgangsterminals van de kaart te meten met geschikte testapparatuur.

V5: Na het vervangen van deze kaart toont de CNC een communicatiefout van het operatorpaneel die er voorheen niet was. Wat kan er mis zijn?

Een communicatiefout van het operatorpaneel na een kaartvervanging duidt doorgaans op een van de volgende drie problemen: de vervangende kaart heeft een andere I/O Link-adresconfiguratie dan het origineel, een connector is niet volledig ingeschakeld op de vervangende kaart, of de vervangende kaart heeft een storing die een foutconditie genereert op de I/O Link-bus.

Controleer eerst de I/O Link-adresinstellingen en de connectorbevestiging.

Als beide correct zijn bevonden, moet de vervangende kaart mogelijk worden omgeruild.
