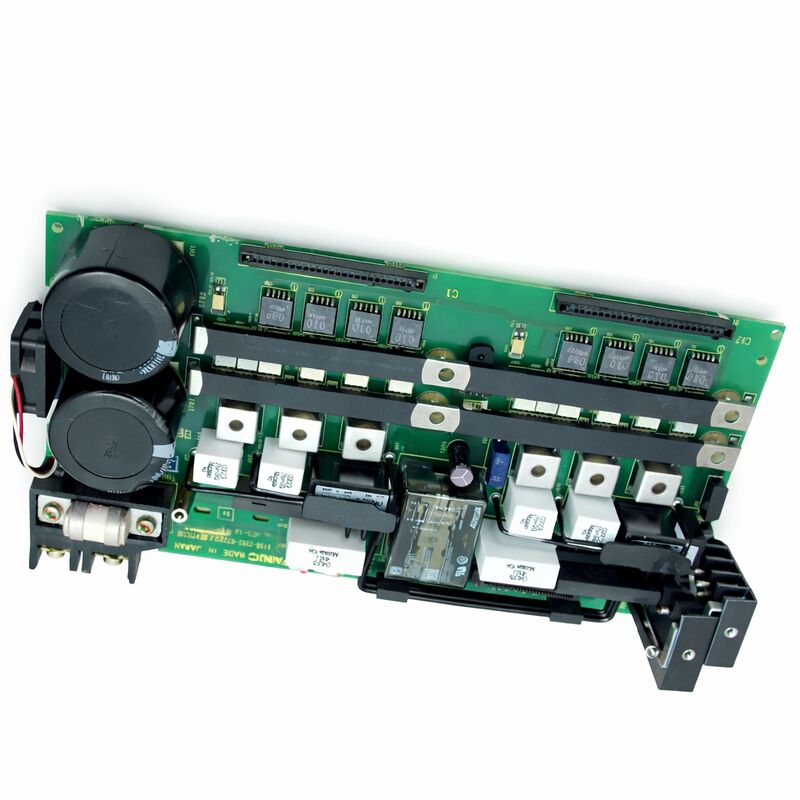

Fanuc A16b-2202-0773 Pc Board Alpha Drive Unit A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 ∙ Operator Panel I/O PCB ∙ A16B-2202 Series, Japanse oorsprong

Deelnummer:A16B-2202-0773

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Inrichtingspaneel I/O-PCB

Boardserie:A16B-2202

Compatibele systemen:FANUC CNC-besturingssystemen

Overzicht

De A16B-2202-0773 is een I/O printplaat van de A16B-2202-serie van FANUC.Het bedient de signaalinterface tussen de CNC-controller en het bedieningspaneel van de machine het voorpaneel dat de machinist gebruikt om de machine te bedienen.

Elke knop, schakelaar, roterende selector en indicator op het bedieningspaneel is verbonden met de controller via de I/O signaalpaden die dit bord beheert.

De A16B-2202-serie omvat I/O-boards voor bedieningspanelen in meerdere generaties FANUC CNC-controllers.

Deze boards vertalen de fysieke inputs van het bedieningspaneel ¢ toetsenbord drukken, modus selectie schakelaars, cyclus start, voedingshoud,noodstop in digitale signalen waarop de CNC-controller kan reageren.

Ze bedienen ook de uitgangsindicatoren van het paneel: de lichten die de bediener vertellen welke modus actief is, welke functies ingeschakeld zijn en wat de huidige toestand van de machine is.

Zonder een functionerend I/O-bord van het bedieningspaneel heeft de CNC geen betrouwbaar pad voor de commando's van de bediener.

De asbeweging is mogelijk door middel van directe parametermethoden, maar de normale werking van de machine via het bedieningspaneel niet.

Dit bord is een functioneel vereiste voor routinematige bewerkingen.

Belangrijkste specificaties

Operatorpaneel I/O ¢ Het signaalpad

Wanneer een machinist op "Cycle Start" drukt, produceert die fysieke knop een spannings- of aardingssignaal dat via een kabel naar het I/O-bord van het bedieningspaneel gaat.

De ingangscircuits van het bord lezen dit signaal en rapporteren de toestand aan de PMC-ladderlogica van de CNC-controller.

De PMC leest de invoer "Cycle Start" en, indien aan alle voorwaarden is voldaan, start de snijcyclus.

Dit pad bestaat voor elke knop en schakelaar op het paneel.Verzoeken om gereedschapsverandering elk produceert een signaal dat de I/O-platform interfaces met de CNC.

Aan de uitgangszijde ontvangt het bord commando's van de CNC: "Zet de cyclusactieve lamp aan", "Schakel de voedingsstopindicator in" en zet het overeenkomstige paneellicht aan.

De aanduiding "brontype" beschrijft de signaallogische conventie.

Bij I/O van het brontype detecteren de ingangscircuits van het bord stroom die uit het veldapparaat stroomt.

Dit is een van de twee gemeenschappelijke industriële I/O-conventies en bepaalt hoe de bedrading van het paneel is geconfigureerd.

Voor een goede werking moeten veldtoestellen overeenkomen met het I/O-type van het bord.

A16B-2202-serie ¢ Operator Panel Boards voor CNC-systemen

De A16B-2202-serie omvat een reeks varianten van I/O-platforms voor bedieningspanelen, elk met een specifiek aantal I/O-punten, signaallogische typen,en functionele kenmerken die zijn afgestemd op verschillende besturingsplatformconfiguraties.

De serie bestrijkt standaardpaneel-I/O in verschillende kanaalgetallen: 48, 64, 72, 96,104 in- en uitgangscombinaties en bevat varianten met kenmerken zoals high-speed skip-invoer voor sondecyclussen.

De -0773-variant heeft een specifieke plaats in deze familie en bepaalt de specifieke I/O-telling en functies die geschikt zijn voor de doelconfiguratie van het systeem.

Net als bij andere I/O-boards in deze serie, wordt de -0773 geïnstalleerd in het rack van het bedieningspaneel en communiceert deze met de CNC-controller via de I/O-interface.

Het is essentieel om de juiste variant te identificeren.

Verschillende A16B-2202 achtervoegselnummers zijn niet uitwisselbaar.Bevestig altijd het achtervoegsel van het geïnstalleerde bord van het etiket voordat u een vervangende.

Foutidentificatie  Fouten van het I/O-paneel van de bediener

Wanneer een I/O-bord van het bedieningspaneel uitvalt, komt het falen meestal voor als een van de volgende drie patronen:De indicatoren zijn allemaal uit of allemaal aan.

Bij een gedeeltelijke storing reageren bepaalde functies van het paneel niet, terwijl andere normaal werken. Dit wijst vaak op een specifiek gedeelte van de I/O-array van het bord of een specifieke power rail op het bord.

Intermitterende storingen van panelfuncties die soms werken en niet anderen komen vaak voor door contactproblemen met de connector en niet door het bord zelf.

Voordat u concludeert dat het bord is uitgevallen, controleer dan de verbindingen van de kabel op zowel het eind van het bord als het eind van het paneel.

Operatorpaneelkabels verzamelen slijtage op de aansluitpunten door herhaalde montage en verwijdering van het paneel.

Een gedeeltelijk vastzittende connector of beschadigd contact veroorzaakt hetzelfde symptoom als een tekortkoming van het bord.

Als de verbindingen goed zijn bevestigd en de fout blijft bestaan, is het bord de vervangende kandidaat.

Veelgestelde vragen

V1: Verschillende specifieke knoppen reageren niet meer. Anderen werken normaal. Is de A16B-2202-0773 de oorzaak?

Selectieve sleutelfalen: specifieke sleutels die niet reageren terwijl andere werken, kunnen wijzen op een fout van het bord, maar is even consistent met een fout van het toetsenbord of een fout van de kabel.

Test door de panelkabel eerst te vervangen, indien mogelijk.

Als de panelkabel goed is bevestigd, ligt de fout in het specifieke I/O-gedeelte van het bord of in de toetsenbordcontacten voor die specifieke toetsen.Controleer het toetsenblad onder de getroffen toetsen op besmetting of slijtage.

V2: Het apparaat geeft een alarm aan op het bedieningspaneel na een stroomoverstroming. Het bord heeft een zichtbare verkleuring in de buurt van één aansluiting.

Zichtbare verkleuring wijst op een onderdeelfout door de stroom.Probeer de werking niet te herstellen met een beschadigd bord ∙ de fout kan cascaderen naar de CNC-hoofdbord via de interface als het beschadigde circuit incorrecte signalen toepast.

Controleer ook de spanning van de panelen stroomvoorziening voordat u het vervangende apparaat installeert om te controleren of de overspanning is opgelost.

V3: Wat is het verschil tussen I/O-boards van het type bron en van het type gootsteen?

De veldtoestel (knop, schakelaar) verbindt het stroompad met de grond om de ingang te activeren.Sink-type boards sink stroom van het veldapparaat.

Het veldapparaat zorgt voor spanning aan de input van het bord. Panelbedrading is verschillend voor elk type een bron-type board kan niet correct werken met veldbedrading geconfigureerd voor wasbak-type.

Bevestig altijd de bedradingsconventie voordat u een vervangend bord koopt.

V4: De machine is aangevuld met een nieuw bedieningspaneel. Het paneel communiceert niet correct met de CNC. Kan de A16B-2202-0773 vervangen worden?

In een retrofit-scenario moeten de bedrading van het paneel en de I/O-conventie van het bord overeenkomen.het bord moet mogelijk worden gewijzigd in een compatibele variant.

Bevestig ook dat de kabel van het paneel overeenkomt met de aansluiting van het bord.

Een verkeerd bedraad paneel zal verschijnen als een fout van het bord, maar het bord is niet de fout.

V5: Kan op dit bord op onderdeelniveau gerepareerd worden?

Reparatie op componentenniveau is mogelijk bij specifieke storingen ∙ beschadigde ingangsbeschermingsdioden, defecte indicator-driver-IC's, geoxideerde connectorcontacten.

De eigendom van FANUC-interface-IC's zijn, indien beschadigd, over het algemeen niet onafhankelijk beschikbaar en maken reparatie op componentniveau voor deze storingen onpraktisch.

Een gekwalificeerde FANUC-reparatiedienst kan de specifieke storingsmodus beoordelen en advies geven over de reparatiekracht.
